Qu'est-ce qui rend un manomètre en acier inoxydable adapté aux fluides corrosifs ?

Pourquoi l'acier inoxydable est un choix idéal pour les milieux corrosifs

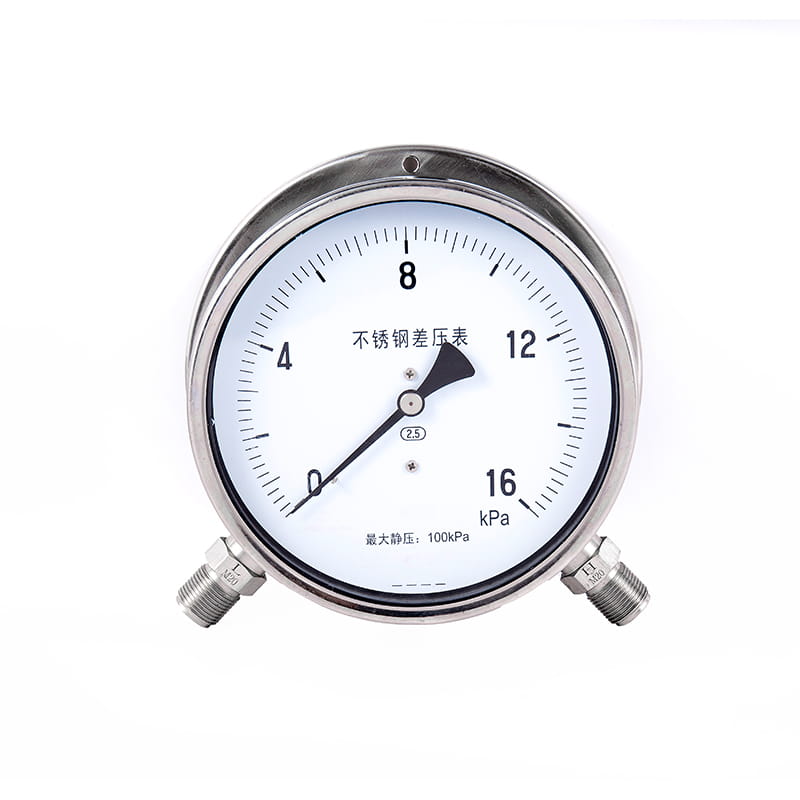

Manomètres en acier inoxydable sont largement utilisés là où les fluides de traitement ou l'environnement environnant sont corrosifs car les aciers inoxydables combinent résistance mécanique et résistance à la corrosion. La teneur en chrome de l'acier inoxydable forme une couche d'oxyde passive qui ralentit l'attaque chimique ; les ajouts de nickel et de molybdène améliorent encore la résistance aux acides et aux chlorures. Pour la mesure de la pression, cela se traduit par une durée de vie plus longue, moins de défaillances dues à la corrosion par piqûres ou fissures et un coût total de possession inférieur par rapport aux matériaux non inoxydables dans de nombreux environnements agressifs.

Quelles qualités d'acier inoxydable sont importantes et pourquoi

Tous les aciers inoxydables ne fonctionnent pas de la même manière dans les applications corrosives. Choisir la bonne qualité pour les pièces en contact avec le produit (tube de Bourdon, diaphragme, composants internes du boîtier et raccords) est la première étape pratique pour garantir l'adéquation de la jauge.

304 / 1.4301 — usage général

L'acier 304 est la nuance d'acier inoxydable la plus couramment utilisée pour les corps et les composants internes des jauges. Il offre une bonne résistance à la corrosion à de nombreux acides et alcalis, mais est vulnérable aux piqûres dans les environnements riches en chlorures (par exemple, l'eau de mer, certaines saumures). Utilisez le 304 pour les fluides modérément corrosifs où les chlorures sont faibles.

316 / 1.4401 et 316L — résistance aux chlorures et aux produits chimiques

Le 316 ajoute du molybdène pour une meilleure résistance à la corrosion par piqûres et fissures et constitue une amélioration courante lorsque l'exposition au chlorure est probable. Le 316L (à faible teneur en carbone) réduit la sensibilisation pendant le soudage et est préféré en présence de pièces soudées en contact avec le produit. Pour de nombreuses applications chimiques, alimentaires et pharmaceutiques, le 316/316L est le choix par défaut.

Aciers inoxydables fortement alliés et spéciaux

Pour les fluides très agressifs (acides forts, oxydants, chlorures concentrés), envisagez les aciers inoxydables duplex, les nuances super-austénitiques (par exemple 6Mo) ou même les alliages de nickel (Monel, Hastelloy) pour les composants en contact avec le fluide. Ces matériaux sont plus chers mais peuvent être essentiels pour la fiabilité.

Caractéristiques de conception de la jauge qui améliorent la résistance à la corrosion

Au-delà de la sélection des matériaux, la conception spécifique des jauges et les caractéristiques de protection affectent grandement les performances en service corrosif. Les principales options de conception incluent les séparateurs à membrane, le remplissage de liquide et les finitions de surface spéciales.

Joints à membrane (isolation chimique)

Un joint à membrane isole le mécanisme interne de la jauge du fluide de procédé à l'aide d'un mince diaphragme résistant à la corrosion et d'un fluide de remplissage. Il s’agit de la solution standard lorsque le procédé est très visqueux, cristallisant, contient des solides ou est très corrosif. Les joints à membrane peuvent être spécifiés en 316L, Hastelloy ou d'autres alliages et configurés avec des capillaires, des connexions sans presse-étoupe ou des brides sanitaires.

Remplissage de liquide (amortissement et protection)

Le remplissage en glycérine ou en silicone amortit les vibrations et réduit la corrosion interne en limitant la pénétration d'oxygène et en créant un environnement protecteur pour les pièces du mouvement. Les liquides de remplissage aident également à réduire la condensation dans les installations extérieures, mais ils ne remplacent pas les améliorations matérielles pour les pièces en contact avec le fluide.

Polissage et passivation des pièces en contact avec le produit

Les traitements d'électropolissage et de passivation éliminent le fer incrusté et produisent une surface plus lisse, moins sujette aux piqûres et à l'encrassement biologique. Pour un service hygiénique, sanitaire ou chimique agressif, demandez des pièces en contact avec le produit électropolies et une passivation documentée selon les normes ASTM ou AMS.

Joints, joints et choix de connexions

Le choix de matériaux d’étanchéité compatibles est aussi important que la compatibilité métallique. Les élastomères tels que le nitrile (NBR), l'EPDM et le FKM (Viton) ont des profils de résistance chimique différents. Pour les solvants agressifs ou la vapeur, les joints métalliques ou les joints PTFE sont plus sûrs. Les connexions filetées doivent utiliser des raccords en acier inoxydable et des produits d'étanchéité pour filetage appropriés (ruban PTFE adapté au processus) pour éviter les réactions galvaniques.

Conseils communs sur les matériaux d'étanchéité

• PTFE (Téflon) : Excellente résistance chimique sur une large plage de pH, préférée pour les produits chimiques agressifs.
• FKM (Viton) : Bon pour les huiles, les carburants et de nombreux acides, mais adoucit dans certains solvants – vérifiez les tableaux de compatibilité.
• EPDM : Bon pour la vapeur et les solutions alcalines, mauvais pour les hydrocarbures et les huiles.

Meilleures pratiques d’installation et de montage pour les environnements corrosifs

Une installation correcte évite une panne prématurée. Évitez la formation de crevasses, assurez une orientation correcte et protégez les jauges des pulvérisations directes, du brouillard salin ou des lavages industriels, à moins qu'elles ne soient conçues pour une telle exposition.

Orientation et drainage

Montez des manomètres de manière à ce que le condensat ou les liquides piégés puissent s'écouler du tube de bourdon ou du diaphragme. Pour les applications de vapeur, installez une boucle de siphon ou une ligne d'impulsion remplie d'eau/glycérine pour protéger la jauge de la vapeur.

Capots de protection et blindage local

Lorsque l'environnement contient des éclaboussures de produits chimiques corrosifs, prévoyez des écrans anti-éclaboussures, des boîtiers de protection ou un montage à distance à l'aide d'extensions capillaires pour localiser la jauge dans une zone plus sûre.

Stratégie de maintenance, d’inspection et d’étalonnage

Un entretien régulier préserve la précision et détecte rapidement la corrosion. Établissez un calendrier basé sur la gravité du processus : contrôles visuels mensuels dans les services très corrosifs, trimestriels pour les services modérés et annuels lorsque les conditions sont bénignes.

Que faut-il inspecter

• Boîtier et fenêtre en cas de piqûres, de fissures ou de défaillance du joint.
• Connexions en cas de fuites, de dépôts de corrosion ou de desserrage.
• Mouvement du pointeur et du cadran en cas de collage ou de dérive : indique une contamination ou un dommage interne.
• Joints à membrane et capillaires pour remplissage de niveau de fluide ou perte de transmission de pression.

Fréquence d'étalonnage

Les intervalles d'étalonnage dépendent de la criticité et de la dérive observée : pour les boucles critiques pour la sécurité, étalonnez 2 à 4 fois par an ; pour les instruments moins critiques, une annuelle est courante. Après tout événement d'exposition corrosif suspecté, effectuez une inspection et un réétalonnage hors service.

Normes, tests et documentation

Sélectionnez des jauges qui répondent aux normes industrielles pertinentes et demandez des certificats de matériaux et de test. Les normes courantes incluent ASME B40.1 pour les manomètres, la série EN 837 et NACE MR0175/ISO 15156 pour la sélection des matériaux pour services acides (H2S). La documentation telle que les rapports d'essais d'usine (MTR), les certificats de passivation et les enregistrements de soudure réduisent l'incertitude dans les applications corrosives.

Référence rapide sur la compatibilité des matériaux

Liste de contrôle de sélection pour les fluides corrosifs

• Identifiez la chimie du fluide de procédé, la plage de température et de pression.
• Choisissez une qualité d'acier inoxydable appropriée pour les pièces en contact avec le produit (316 L minimum pour les chlorures).
• Spécifiez des joints à membrane ou une isolation là où le contact direct est problématique.
• Sélectionnez des joints/joints compatibles (PTFE pour une large résistance chimique).
• Décidez du remplissage de liquide et de l’électropolissage/passivation si nécessaire.
• Exigez des MTR, des certificats de passivation et des rapports d'étalonnage.

Conclusion : équilibrer le coût et la fiabilité

Les manomètres en acier inoxydable constituent souvent la solution la plus pratique pour les fluides corrosifs, mais leur succès dépend de l'adéquation de la qualité, des joints et des conceptions de protection au processus. Utilisez le 316/316L comme référence pour l'exposition au chlorure, envisagez des joints à membrane pour l'isolation et planifiez une inspection et un étalonnage de routine. La bonne combinaison réduit les temps d'arrêt et les risques de sécurité tout en fournissant une mesure précise de la pression à long terme dans des environnements corrosifs exigeants.
