Thermomètre bimétallique de contact de contact avec le contact de la série WSSXCH Thermomètre bimétallique

◆ Modèle: Wssxch-4 , WSSXCH-5

◆ Application: Cette série de thermomètres a les caractéristiques sans dommages au mercure, indication claire, robustesse et résistance aux chocs. Convient pour l'inspection sur place des liquides, des gaz et des vapeurs à des températures basse à moyenne.

Lorsqu'il est équipé de composants électriques correspondants, il peut envoyer une alarme ou un contrôle automatique au système de température à mesurer et à contrôler.

Le contact électrique de cette série de thermomètres est amélioré dans un dispositif à vide, ce qui évite le mauvais contact causé par l'oxydation du contact, il a donc les caractéristiques d'une réponse rapide et sensible et d'un contact de contact fiable, et est une recrue qui peut remplacer le thermomètre de contact électrique magnétique dans les conditions de travail de faible puissance et de faible tension.

L'instrument est en acier inoxydable, qui a une bonne résistance étanche et de corrosion. Il est largement utilisé dans le pétrole, les produits chimiques, la métallurgie, le textile, la nourriture et d'autres industries.

Obtenez un devis

◆ Paramètres techniques:

Modèle	Wssxch-4					WSSXCH-5
Diamètre nominal (mm).	Φ 100					Φ 150
Filetages	M27 × 2
Diamètre du tube de protection (mm).	10
Pression de support de tube de protection (MPA).	6.3
Classe de précision	1.5
Plage de mesure ( ° C.) )	-60 ～ 0	0 ～ 50		0 ～ 100			0 ～ 150
Valeur cellulaire ( ° C.) )	1	1		2			2
Plage de mesure ( ° C.) )	0 ～ 200	0 ～ 300		0 ～ 400			0 ～ 500
Valeur cellulaire ( ° C.) )	5	5		10			10
Longueur d'insertion (mm).	L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000
Constante	≤ 40
Paramètres électriques	★ Tension nominale: 24V DC ★ Courant nominal: 0,25a ★ Vie électrique: 105 fois ★ MODE DE CONTRÔLE: La pleine échelle peut régler les limites supérieures et inférieures, les limites supérieures supérieures (limites supérieures doubles), les limites inférieures inférieures (limites inférieures doubles) et d'autres interrupteurs à anche lents
Câblage	1		2		3			4
	Sortie de limite supérieure		Sortie de limite inférieure		Sortie publique			Terre de protection
Protection entrant	Ip55
Appliquer la norme	JB / T 8803
Remarque: le fil de joint peut être transformé en filetages de tuyaux G1 / 2 , G3 / 4 et ainsi de suite selon les exigences de l'utilisateur.

◆ Dimensions:

Montage axial ( 01)

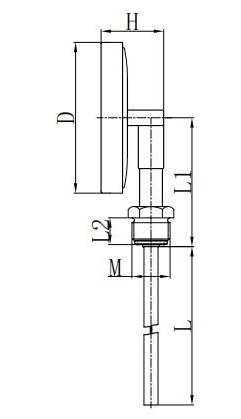

Montage radial ( 11 )

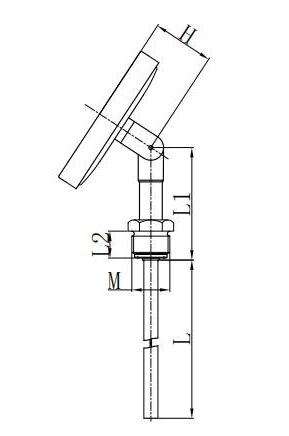

120 ⁰ Montage( 21 )

Montage de cardan ( 81 )

Modèle	Dimensions( MM )
Modèle	D	H	L	L1	L2	L3	M
WSSXCG-401	Φ 107	/	100 ； 150 ； 200 ； 250 ； 300 ； 400 ； …… 2000	72	16	42	M27 × 2
WSSXCG-411	Φ 107	46		91	16	42	M27 × 2
WSSXCG-421	Φ 107	44		82	16	42	M27 × 2
WSSXCG-481	Φ 107	58		64	16	42	M27 × 2
WSSXCG-501	Φ 150	/		72	16	42	M27 × 2
WSSXCG-511	Φ 150	36		115	16	42	M27 × 2
WSSXCG-521	Φ 150	44		82	16	42	M27 × 2
WSSXCG-581	Φ 150	58		64	16	42	M27 × 2
