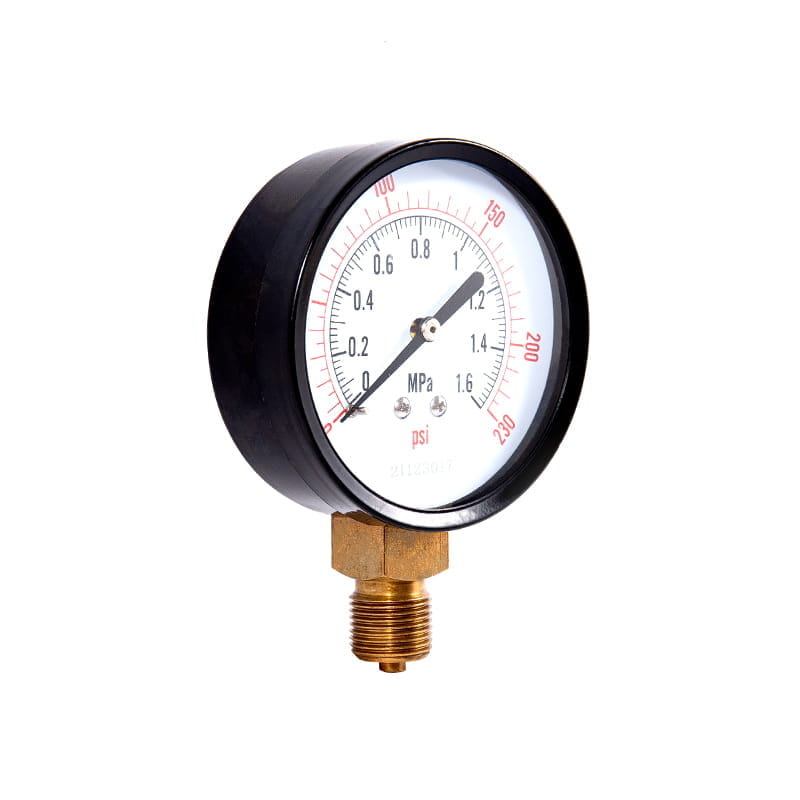

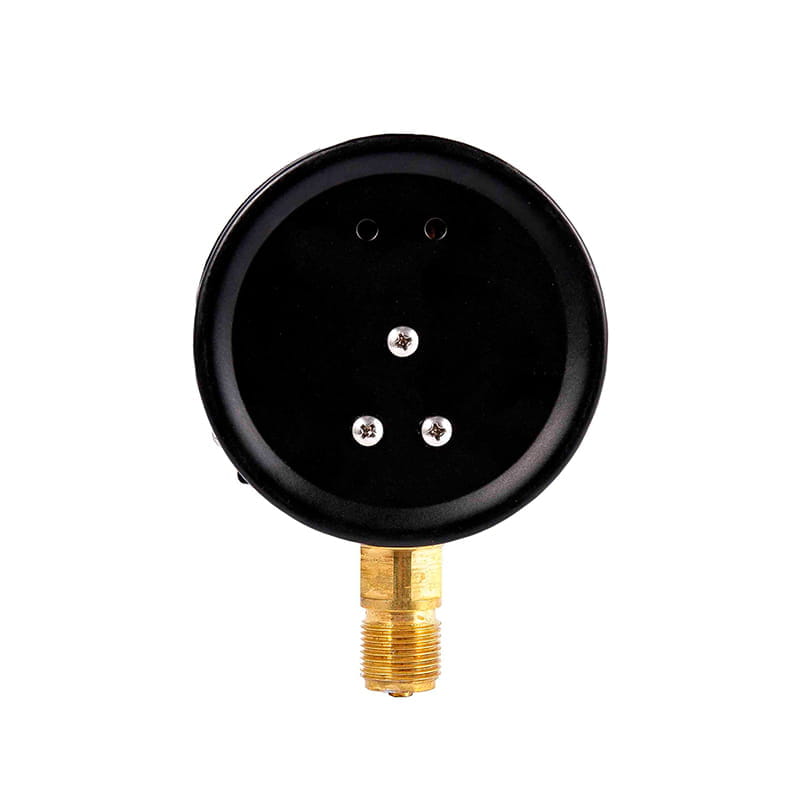

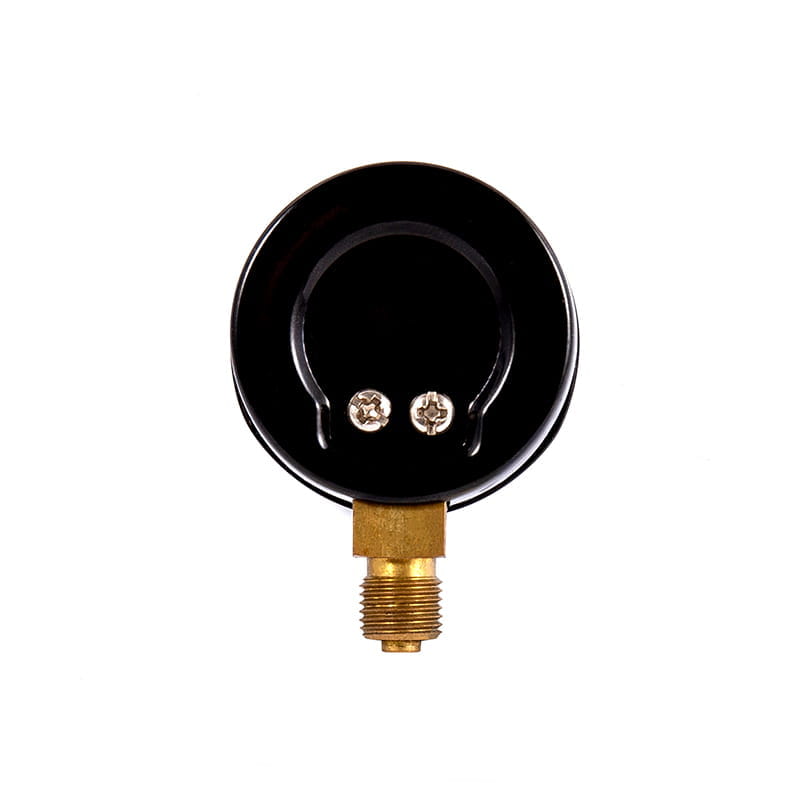

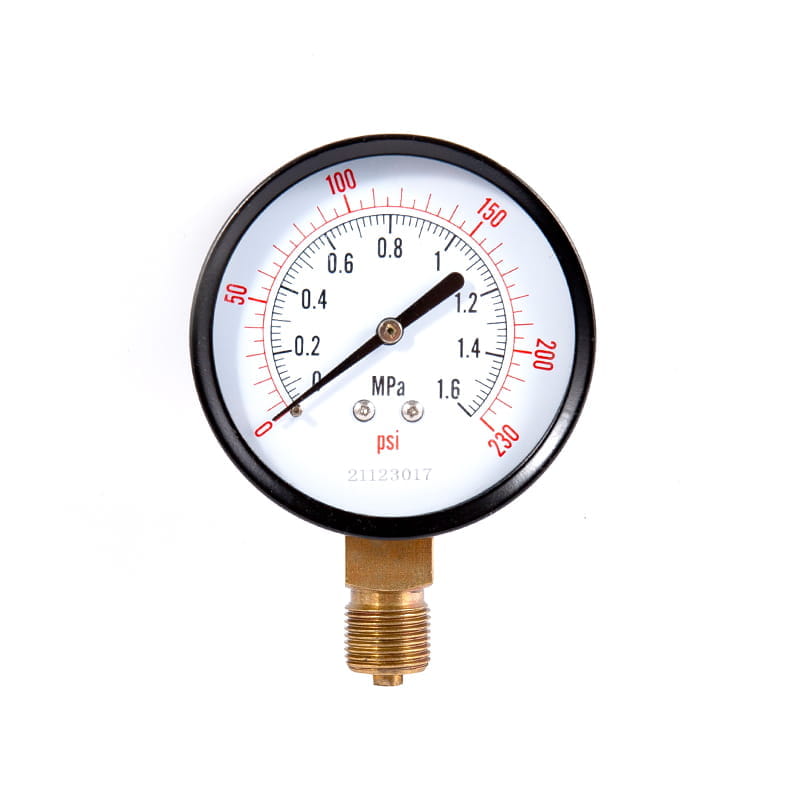

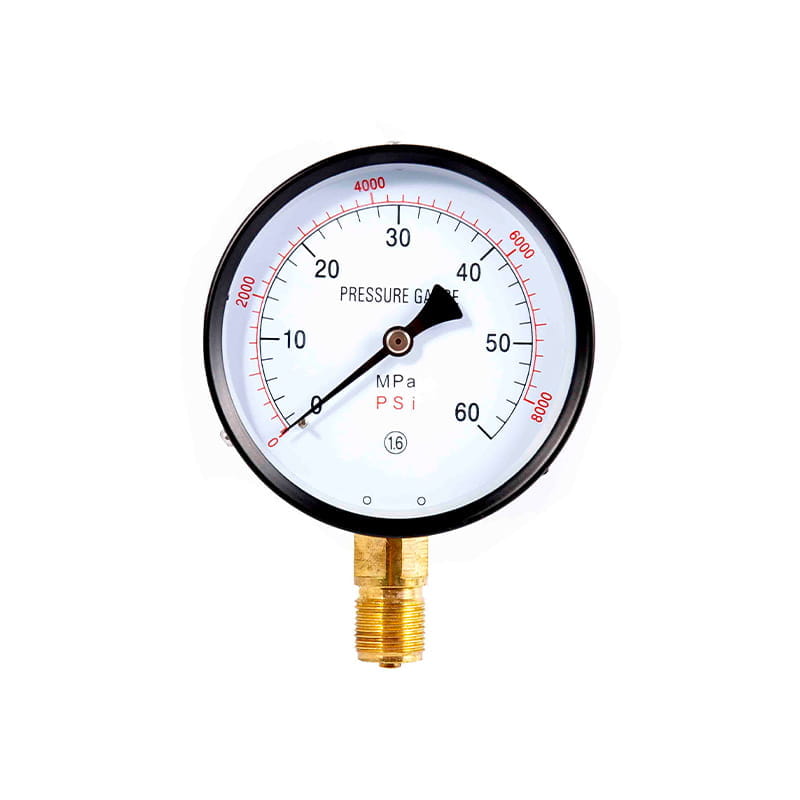

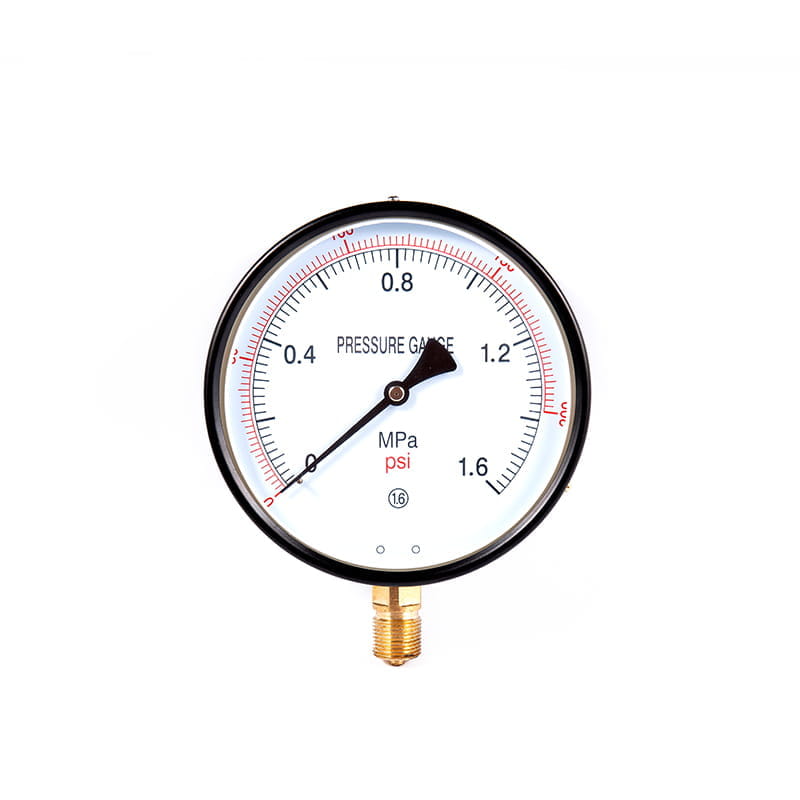

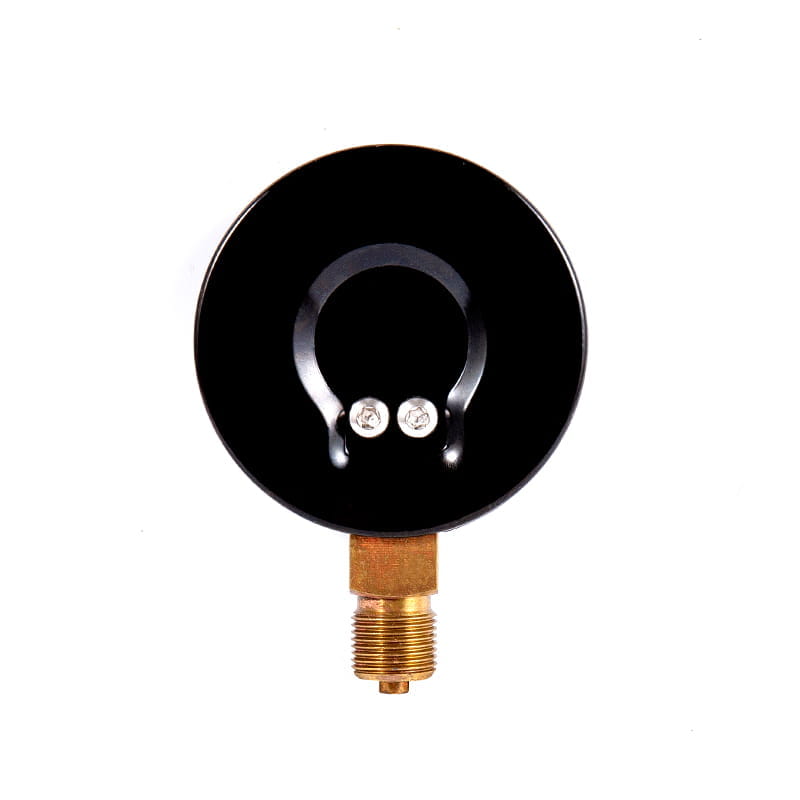

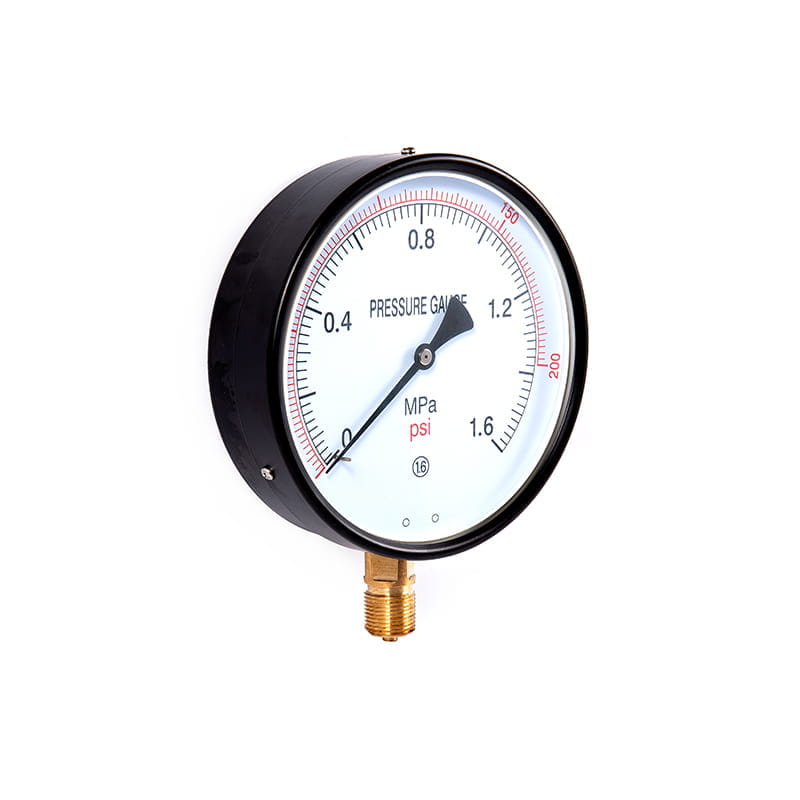

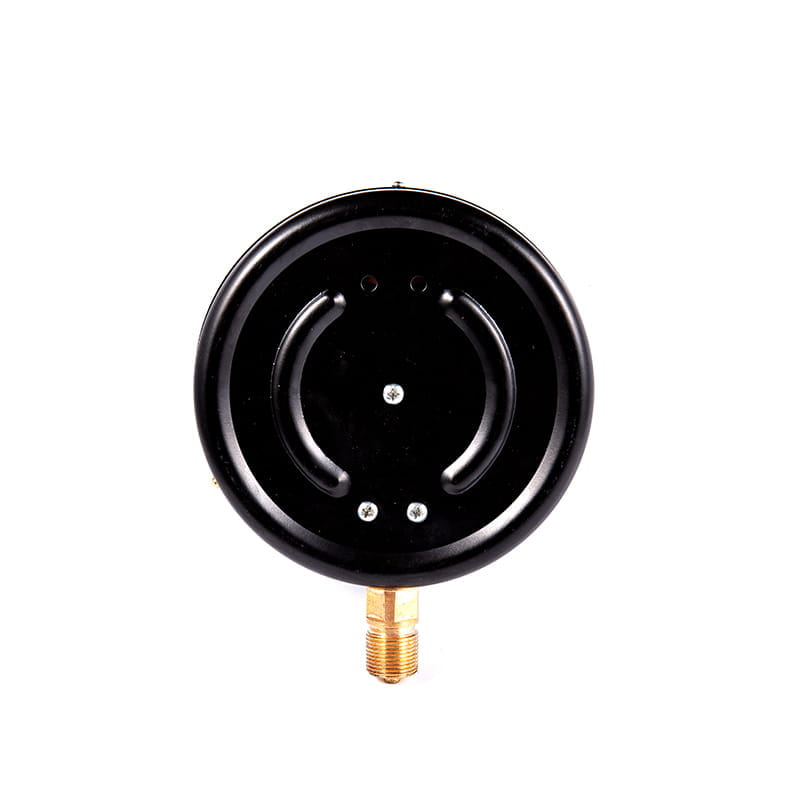

◆ Modèle: Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250
◆ Utilisation: Cette série d'instruments convient à la mesure de la pression du liquide, du gaz ou de la vapeur qui n'a aucun danger d'explosion, ne cristallise pas, ne se solidifie pas et n'a aucun effet corrosif sur l'alliage de cuivre et de cuivre.
◆ Dans l'application pratique, selon les caractéristiques spéciales de divers milieux (tels que l'interdiction de l'huile, la prévention des incendies, la résistance à la corrosion, etc.), les exigences de l'instrument sont différentes, de sorte que cette série d'instruments dérive de nombreux instruments spéciaux correspondants, leur diamètre nominal, le type d'installation, le thread de connecteur, la précision, la gamme de mesures, etc.
1.1 Convient pour mesurer la pression des milieux inflammables et explosifs. Il est strictement interdit de contacter avec des substances inflammables graisseuses. Le traitement de dégraissement est effectué avant de quitter l'usine, et il est testé pour aucune graisse.
Gauge de pression d'oxygène de la série 1.1.1 YO
1.1.2 YH Série Gauge de pression d'hydrogène
1.1.3 Gauge de pression en acétylène de la série YY
1.2 Les matériaux utilisés sont résistants à la corrosion du milieu ou l'instrument n'a aucune influence sur le milieu et s'assure que les éléments de détection et les interfaces sont propres et exempts de graisse.
62.1 Gauge de pression de l'ammoniac de la série YA
1.2.2 Gauge de pression en azote de la série YDQ
◆ Paramètres techniques:
| Numéro de modèle | Y40 | Y50 | Y60 | Y75 | Y100 | Y150 | Y200 | Y250 | |
| Diamètre nominal | Φ 40 | Φ 50 | Φ 60 | Φ 75 | Φ 100 | Φ 150 | Φ 200 | Φ 250 | |
| Formulaire d'installation | Ⅰ | * | * | * | * | * | * | * | * |
| Ⅱ | / | / | * | / | * | * | * | * | |
| Ⅲ | * | * | * | * | / | / | / | / | |
| Ⅳ | / | / | * | / | * | * | / | / | |
| Ⅴ | * | * | * | * | / | / | / | / | |
| Ⅵ | / | / | * | * | * | * | / | / | |
| Fil de connecteur | M10 × 1 | M14 × 1.5 | M20 × 1.5 | ||||||
| Classe de précision | 2.5 | 1.6 | |||||||
| Plage de mesure （ MPA ） | Vacant: -0.1 ～ 0 Vacuum de pression ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0.1 ～ 0.9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pression: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 | ||||||||
| Conditions d'utilisation environnementales | Temps: -40 ℃～ 70 ℃ | ||||||||
| Vibration | V · H · 3 | ||||||||
| Matériau de tube de borden | QSN4-0.3 | ||||||||
| Classe de protection | Ip54 、 IP65 | ||||||||
| Normes de mise en œuvre | GB / T 1226 | ||||||||
| Remarque: 1. Les threads conjoints peuvent être personnalisés en fonction des besoins des utilisateurs. | |||||||||
◆ Dimensions externes:
| Type direct radial (ⅰ) | Type direct excentrique axial (ⅱ) |
| Type direct concentrique axial (iii) | Type d'insert excentrique axial (iv) |
| Type d'insertion concentrique axiale (v) | Type convexe radial (vi) |
| Numéro de modèle | Dimensions globales （ MM ） | |||||||
| UN | B | C | D | d0 | d1 | d2 | M | |
| Y40 －Ⅰ | 38 | 25 | 8.5 | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅲ | 45 | 26 | / | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅴ | 38 | 26 | / | Φ 41 | Φ 3.5 | Φ 53 | Φ 3.5 | M10 × 1 |
| Y50 －Ⅰ | 50 | 29 | 9.5 | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅲ | 54 | 29 | / | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅴ | 47 | 29 | / | Φ 52 | Φ 4 | Φ 64 | Φ 4 | M10 × 1 |
| Y60 －Ⅰ | 54 | 30 | 12 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅱ | 63 | 34 | 18 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅲ | 58 | 30 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅳ | 45 | 34 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅴ | 45 | 34 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅵ | 54 | 30 | 12 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅰ | 62 | 31 | 10 | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅲ | 54 | 32 | / | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅴ | 54 | 32 | / | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅵ | 62 | 32 | 10 | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y100 －Ⅰ | 89 | 44 | 17 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅱ | 83 | 44 | 30 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅳ | 68 | 44 | 30 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y100 －Ⅵ | 89 | 44 | 18 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅰ | 115 | 49 | 17 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅱ | 88 | 49 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅳ | 85 | 49 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅵ | 115 | 49 | 18 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y200 －Ⅰ | 140 | 53 | 20 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y200 －Ⅱ | 92 | 53 | 53 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅰ | 165 | 53 | 20 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅱ | 92 | 53 | 53 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
