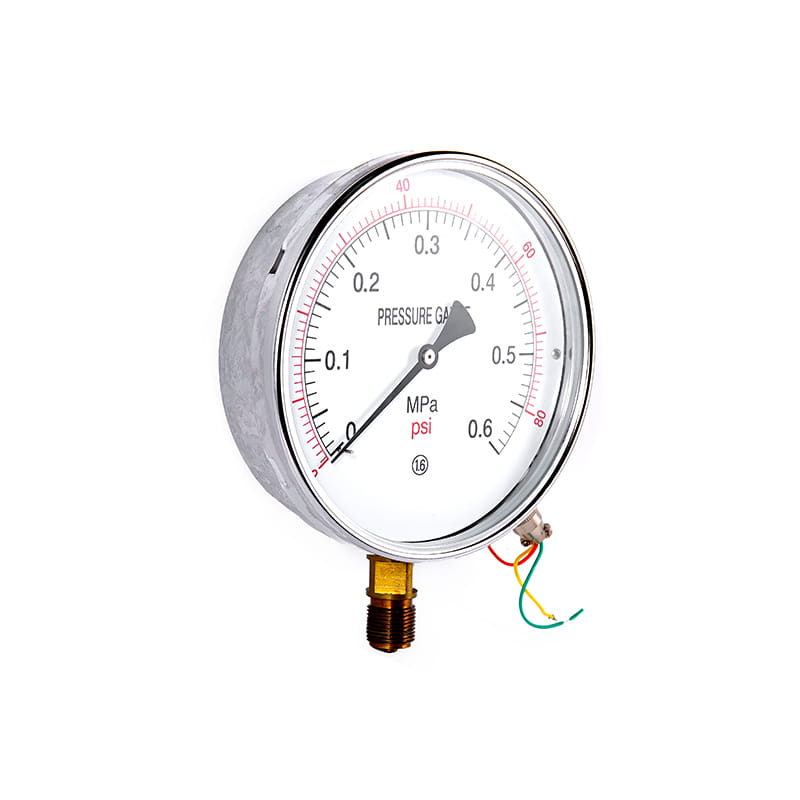

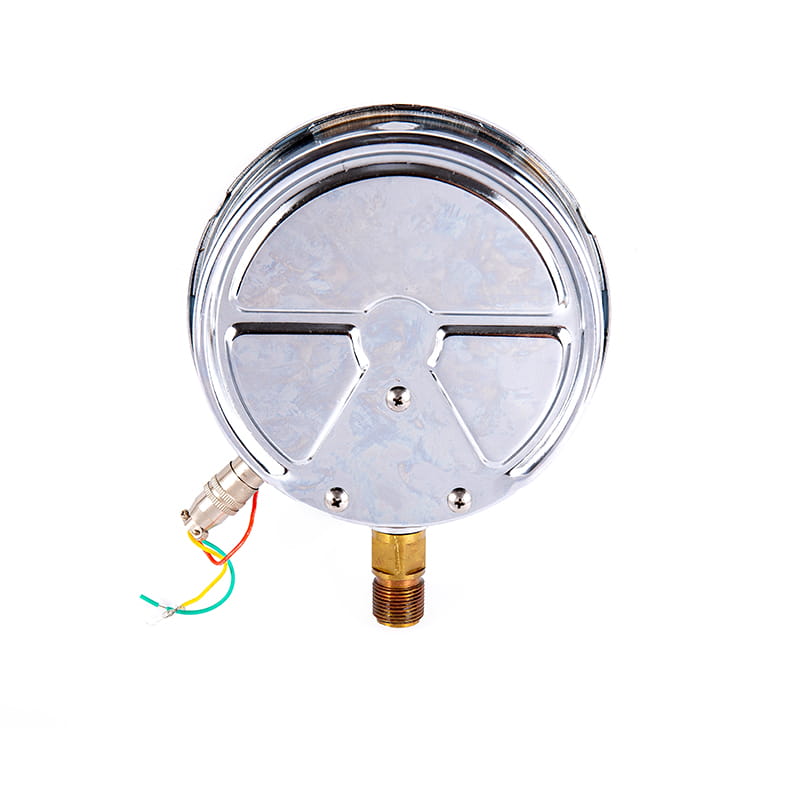

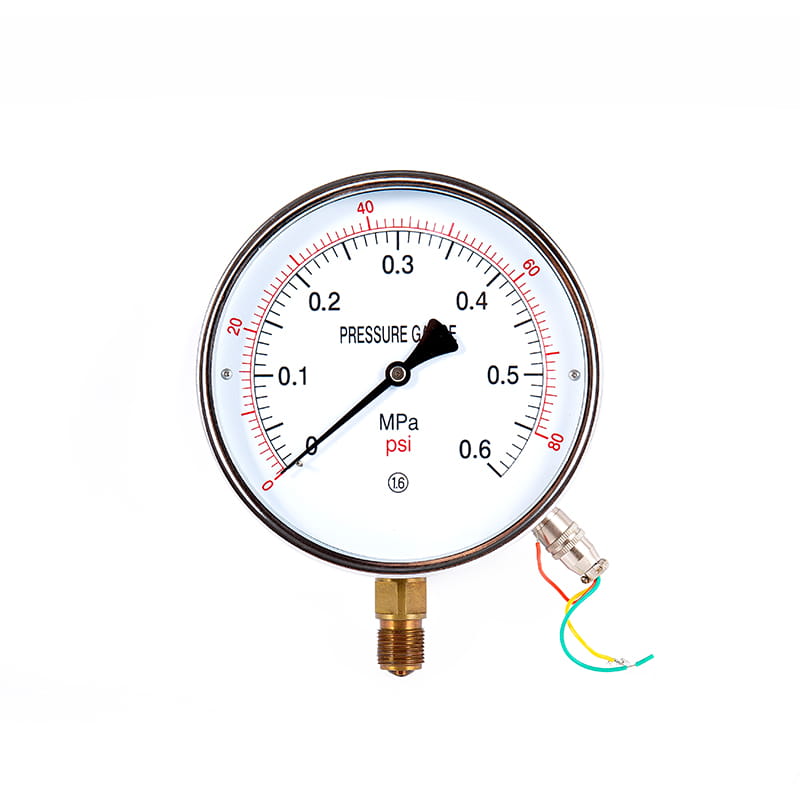

Panes de pression à distance YTT

◆ Modèle: YTT100 YTT100A YTT150 YTT150A

◆ Application: Ce type d'instrument convient à la mesure de la pression des liquides, des gaz ou des vapeurs sans risque d'explosion, sans cristallisation, sans solidification et aucun effet corrosif sur les alliages de cuivre et de cuivre.

En plus de l'indication locale de la valeur de pression, l'instrument peut également être en continu ( 0 ~ 10 ) mame ou ( 4 ~ 20 ) mame Le signal CC, qui peut être transmis à la salle de contrôle à une longue distance, et peut être utilisé avec des instruments d'affichage numérique intelligents pour former un système automatique pour l'affichage, l'enregistrement, le réglage et le contrôle.

L'instrument a subi une transformation majeure à l'intérieur, le transformateur différentiel d'origine a été supprimé et remplacé par un élément de détection de tension de silicium de diffusion, de sorte que la partie d'affichage locale et la partie de sortie du signal sont devenues deux systèmes indépendants, et que la précision du signal de sortie et la fiabilité ont été considérablement améliorées, et la précision peut atteindre 1.0 ou même 0.5 niveau.
◆ S'il est nécessaire de fabriquer un manomètre de type choc, il peut être rempli de glycérine ou d'huile de silicone.

Obtenez un devis

◆ Paramètres techniques:

Modèle		YTT100	YTT150	YTT100A	YTT150A
Diamètre nominal		Φ 100	Φ 150	Φ 100	Φ 150
Type de montage	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Paramètres électriques		★ Power fournir: 24V DC ★ Signal de sortie: ( 4 ~ 20 ) ma DC ★ Résistance à la charge: 250 Ω		★ Power fournir: 220V AC ★ Signal de sortie: ( 0 ~ 10 ) ma DC ★ Résistance à la charge: ≤ 1,5k Ω
Câblage
Classe de précision		1.6
Précision de sortie du signal		1.0 ； 0.5
Plage de mesures （ MPA ）		Vrai espace: -0.1 ~ 0 Vide de pression: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0.9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pression: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Conditions d'utilisation environnementales		Température: -10 ° C ~ 55 ° C; Humidité relative: ≤ 85 %
Évaluation de la résistance aux vibrations		V · H · 3
Protection entrant		Ip54
Appliquer la norme		JB / T 10203
Filetages		M20 × 1.5
Remarque: Le thread de joint peut être transformé en filetage de tuyau ou en thread de tuyau conique en fonction des besoins de l'utilisateur (voir Guide de sélection).

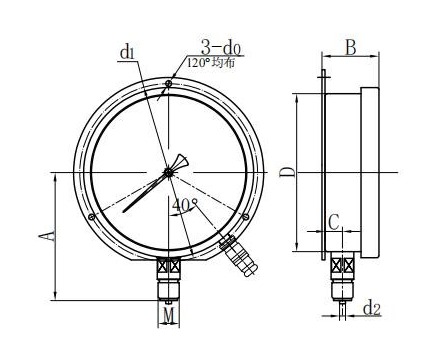

◆ Dimensions:

Direct radial (I.)

Axial Excentrique direct (ii.)

Support de chasse excentrique axial (iv.)

Montage convexe radial (vi.)

Modèle	Dimensions( MM )
Modèle	UN	B	C	D	d0	d1	d2	M
YTT100- Ⅰ YTT100A- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YTT100- Ⅱ YTT100A- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YTT100- Ⅳ YTT100A- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT100- Ⅵ YTT100A- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT150- Ⅰ YTT150A- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅱ YTT150A- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅳ YTT150A- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YTT150- Ⅵ YTT150A- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
