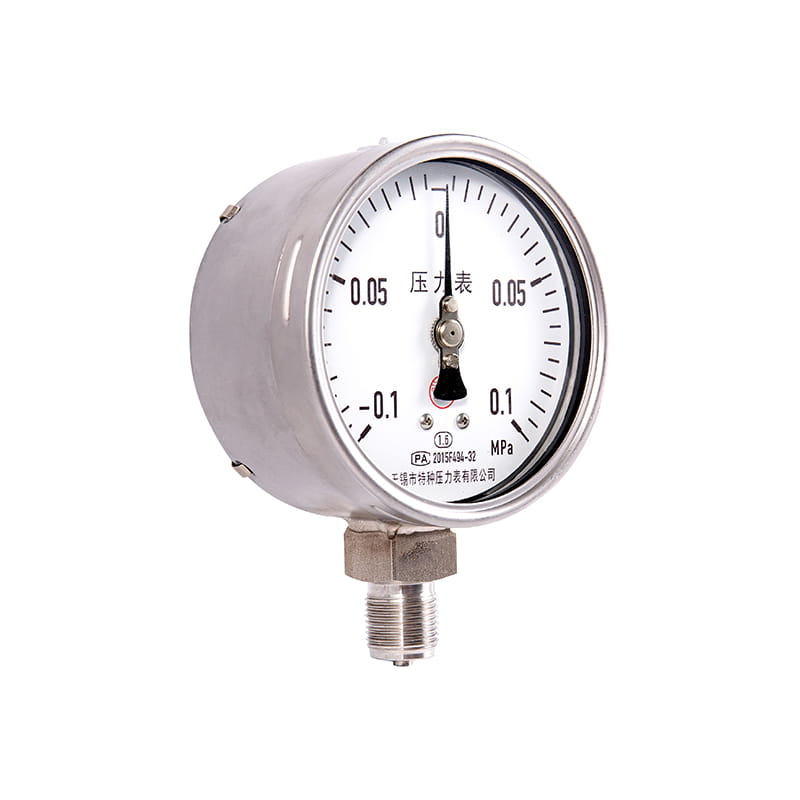

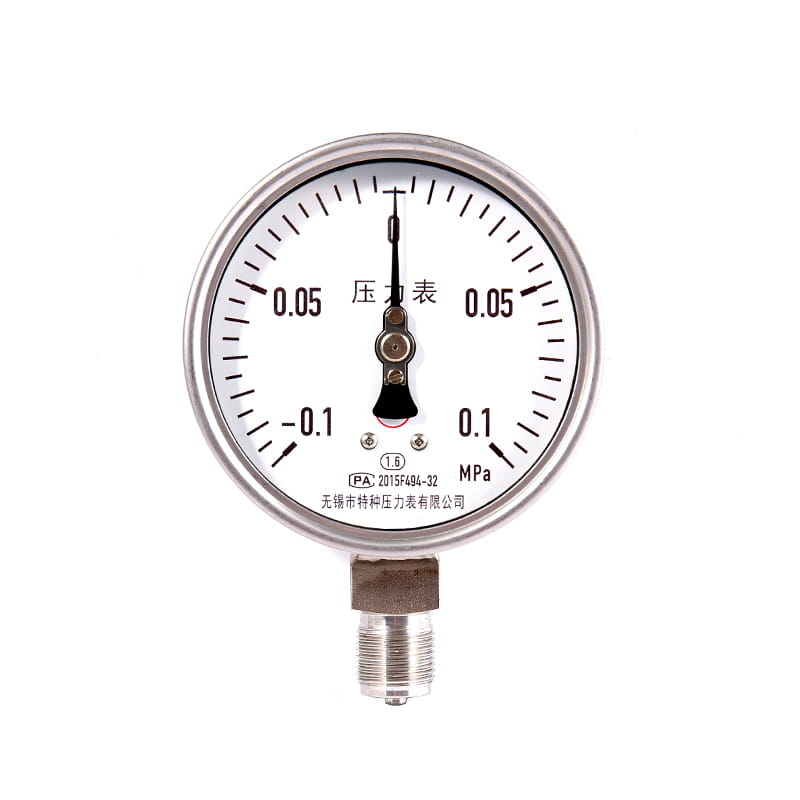

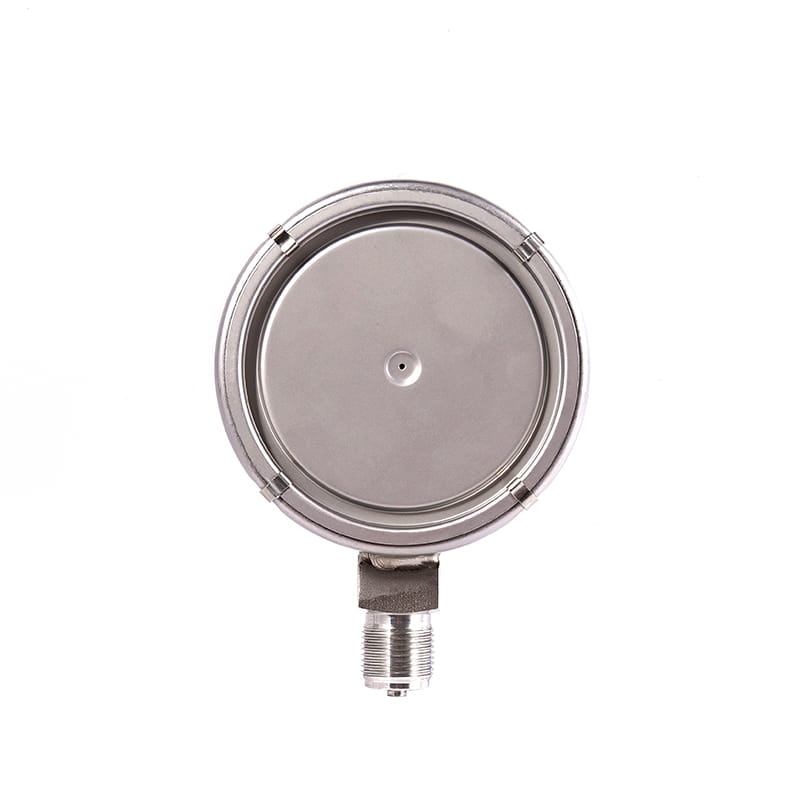

◆ Modèle: YQ40 YQ50 YQ60 YQ75 YQ100 YQ150
◆ Utiliser: cette série de jauges est toutes en acier inoxydable, avec une cloison de sécurité interne et des trous de décharge de pression en haut pour libérer une pression excessive à l'intérieur du boîtier en raison de la rupture causée par la surcharge ou la fatigue des éléments élastiques, pour protéger la sécurité des opérateurs et des équipements, et il existe un arrêt rempli de liquide et un diaphragme interne au sommet de la gousse, qui peut être rempli avec le site de liquide. Les jauges de sécurité remplies de liquide sont résistantes aux vibrations, empêchant les dommages à l'intérieur de la jauge en raison des vibrations et lubrifiant les composants internes pour minimiser l'usure et la corrosion.
Ces jauges sont largement utilisées dans les plates-formes pétrolières de forage, de raffinage, de produits chimiques, d'aliments pharmaceutiques, marines, offshore et d'autres industries.
| numéro de modèle | YQ60 | YQ100 | YQ150 | |
| Diamètre nominal | Φ 60 | Φ 100 | Φ 150 | |
| Formulaire d'installation | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Fil de connecteur | M14 × 1.5 | M20 × 1.5 | ||
| Classe de précision | 2.5 | 1.6 | ||
| Plage de mesure （ MPA ） | Vacant: -0.1 ～ 0 Vacuum de pression ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0,5 -0,1 ～ 0.9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pression: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||
| Conditions d'utilisation environnementales | Temps: -40 ℃～ 70 ℃ | |||
| vibration | V · H · 3 | |||
| Matériau de tube de borden | OCR18NI12MO2TI ； SUS316 ； SUS316L | |||
| Matériau de cas et de connecteur | 1CR18NI9TI ； Sus304 | |||
| classe de protection | IP65 | |||
| Normes de mise en œuvre | GB / T1226 | |||
| Remarque: 1. Les threads conjoints peuvent être personnalisés en fonction des besoins des utilisateurs. | ||||
◆ Dimensions externes:

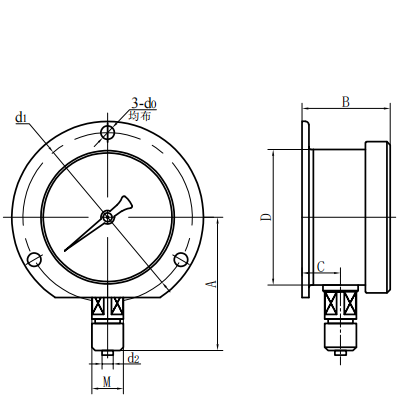

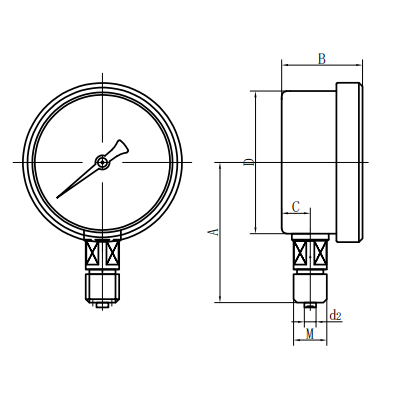

| Type direct radial (ⅰ) | Type direct excentrique axial (ⅱ) |

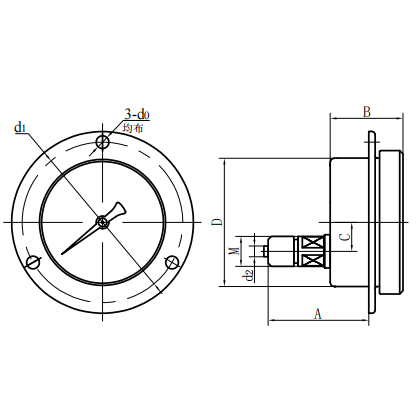

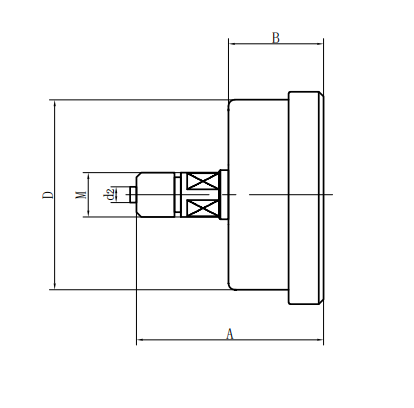

| Type direct concentrique axial (iii) | Type d'insert excentrique axial (iv) |

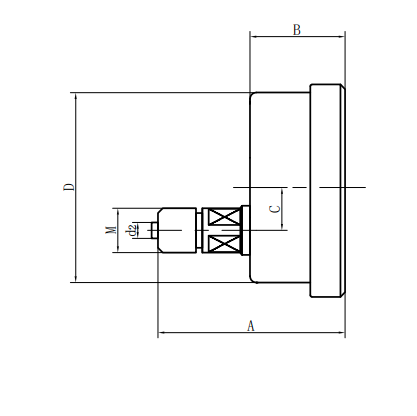

| Type d'insertion concentrique axiale (v) | Type convexe radial (vi) |
| numéro de modèle | Dimensions globales （ MM ） | |||||||
| UN | B | C | D | d0 | d1 | d2 | M | |
| Yq60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yq60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yq60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yq60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yq60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yq60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YQ100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Yq150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Yq150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Yq150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Yq150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
