La « relation de coexistence » entre débit et pression Une combinaison cruciale dans la mesure industrielle

Les débitmètres et les manomètres sont étroitement liés dans les systèmes de mesure et de contrôle industriels, principalement à travers les principes de la mécanique des fluides et des scénarios d'application pratiques. Voici les principales connexions et effets de collaboration entre eux.

La corrélation des principes de mesure
·Équation de Bernoulli : De nombreux débitmètres (tels que les plaques à orifices, les tubes Venturi, les débitmètres à pression différentielle) calculent le débit indirectement en mesurant la différence de pression du fluide. Manomètres fournissent des données cruciales sur la différence de pression ou la pression statique dans de tels scénarios.
·Dépendance des caractéristiques du fluide : La relation entre le débit et la pression est influencée par des facteurs tels que la densité et la viscosité du fluide. Il est nécessaire de combiner les données de pression pour corriger la mesure du débit (par exemple, le débit de gaz est considérablement affecté par les changements de pression).

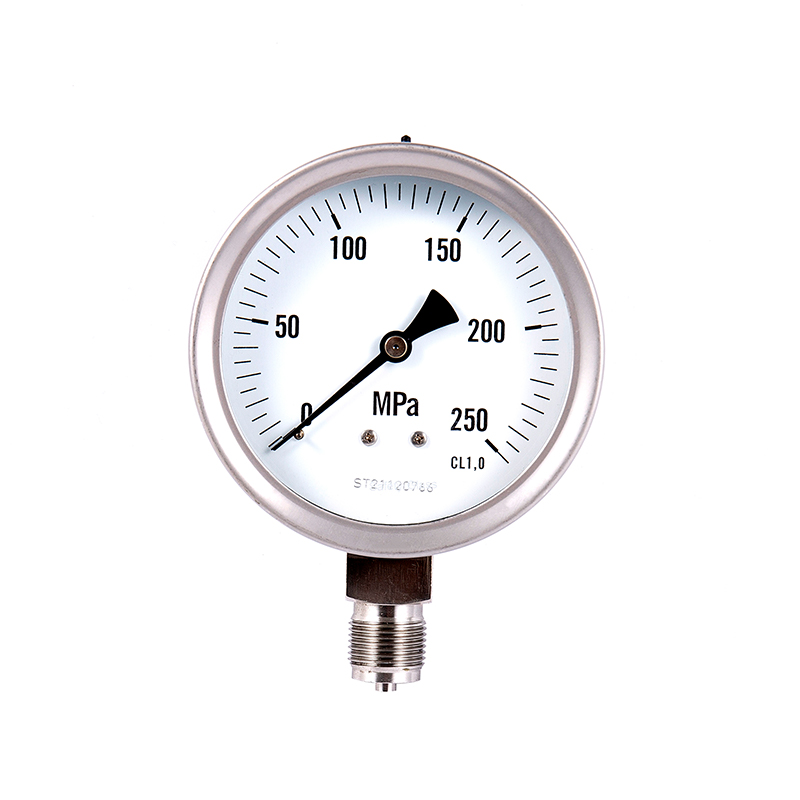

Manomètres

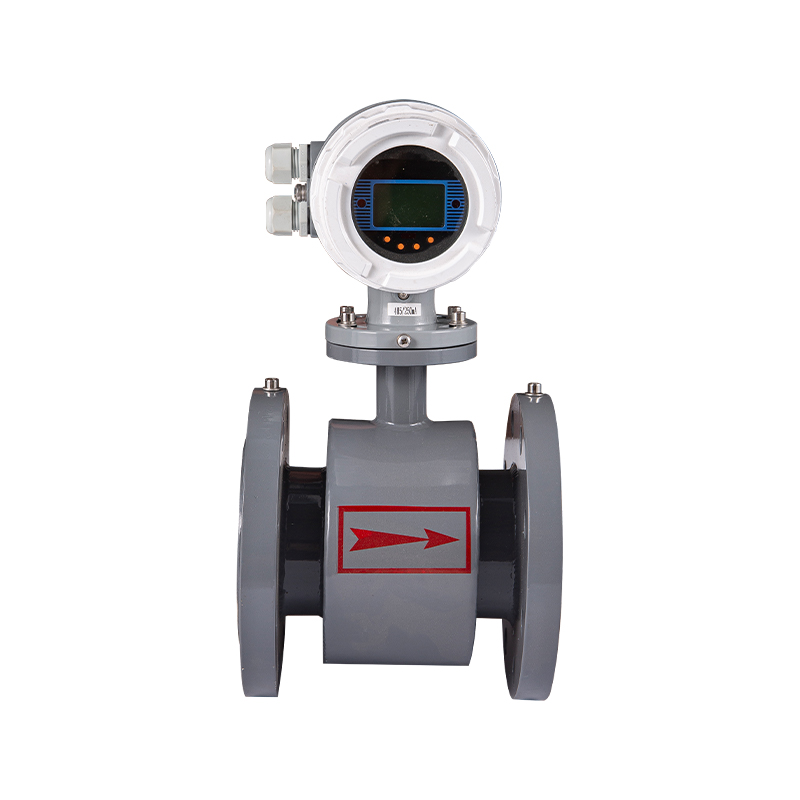

Débitmètres

Surveillance et contrôle du système
· Stabilité du processus : le manomètre surveille les fluctuations de pression dans la canalisation. S'il y a une anomalie dans la pression (telle qu'un blocage ou une fuite), la lecture du débitmètre peut devenir invalide ou déformée.
· Contrôle en boucle fermée : dans les systèmes de contrôle de pompe ou de vanne, les signaux du débitmètre et du manomètre sont renvoyés conjointement au contrôleur, permettant à l'équipement d'être ajusté pour maintenir un débit et une pression stables (comme une boucle de contrôle PID).

Calibrage et compensation
·Compensation de pression : pour les débitmètres de gaz (tels que les turbines, de type thermique), des données de pression sont nécessaires pour convertir le débit volumétrique en conditions standard (Nm³/h) afin d'éviter les erreurs causées par les variations de pression.
·Diagnostic de panne : une chute soudaine de pression peut indiquer une fuite de pipeline. À ce stade, la lecture du débitmètre sera anormalement élevée. Il est nécessaire d'étudier le problème en combinant les données du manomètre.

Scénarios d'application typiques
· Débitmètre à pression différentielle : Le débit est calculé directement sur la base des relevés de pression des manomètres haute pression (P1) et basse pression (P2).
·Système de pompe/compresseur : le manomètre de sortie est lié au débitmètre pour garantir que l'équipement fonctionne dans la plage de pression sûre et fournit le débit attendu.
·Équilibre du réseau de canalisations : dans les réseaux d'approvisionnement en eau et en gaz, la répartition de la pression et la répartition du débit doivent être surveillées simultanément pour optimiser l'efficacité.

Sélection et installation
· Coordination du positionnement : les manomètres sont généralement installés en amont et en aval du débitmètre pour fournir une pression de référence ou pour vérifier la stabilité du modèle d'écoulement (par exemple pour éviter les interférences vortex).
·Adaptation de gamme : pour le système haute pression, des manomètres résistants à la pression doivent être sélectionnés. Dans le même temps, la plage du débitmètre doit couvrir la plage de débit sous variations de pression.

Résumé : Les débitmètres et les manomètres sont essentiellement complémentaires : le débitmètre se concentre sur le « débit volume », tandis que le manomètre se concentre sur la « force de poussée ». Leur utilisation combinée peut améliorer la fiabilité du système, en particulier dans des conditions de fonctionnement dynamiques ou des scénarios de haute précision (comme dans les industries chimiques et énergétiques). Dans les applications pratiques, les données des deux sont souvent intégrées dans les systèmes SCADA ou DCS pour permettre une analyse et un contrôle complets.

Débitmètre Vortex

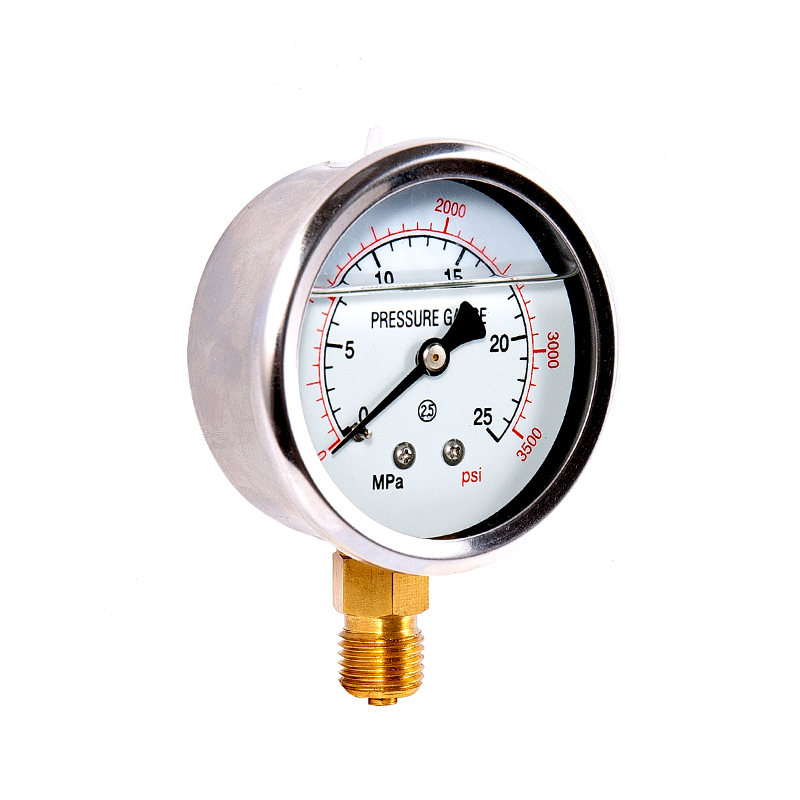

Manomètre anti-vibration
