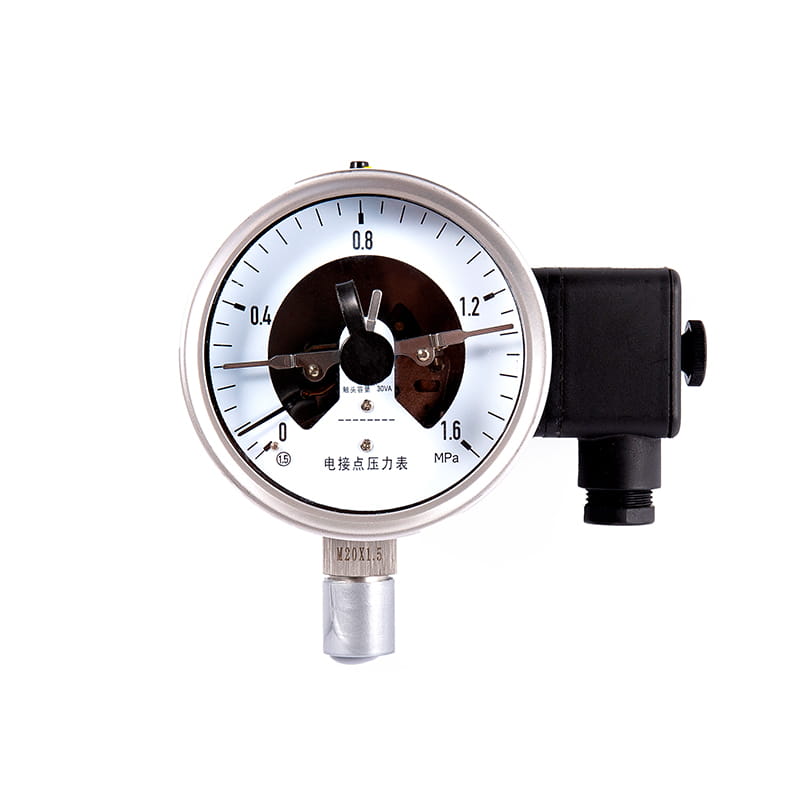

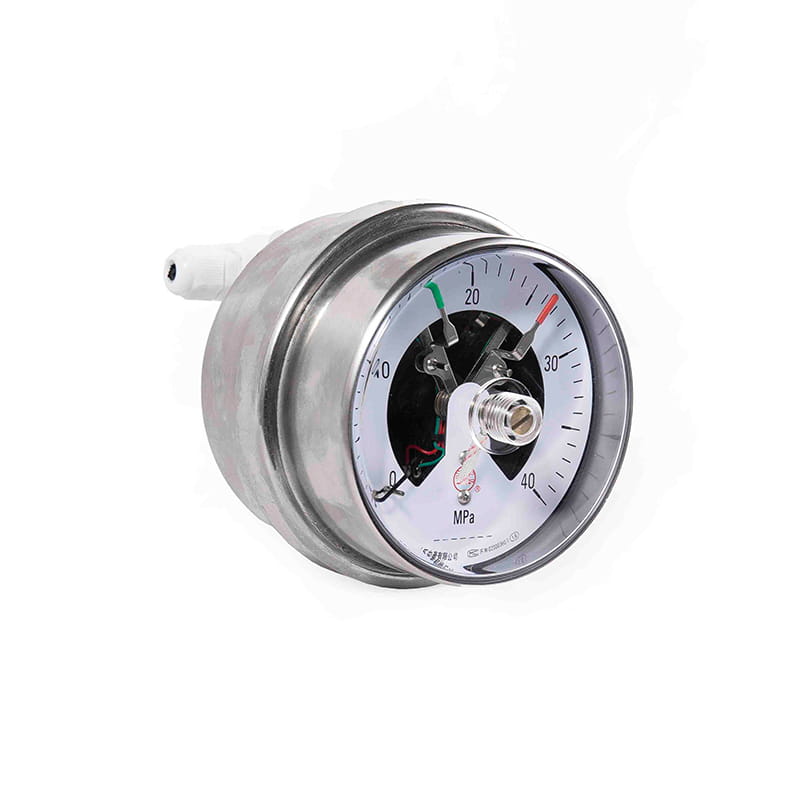

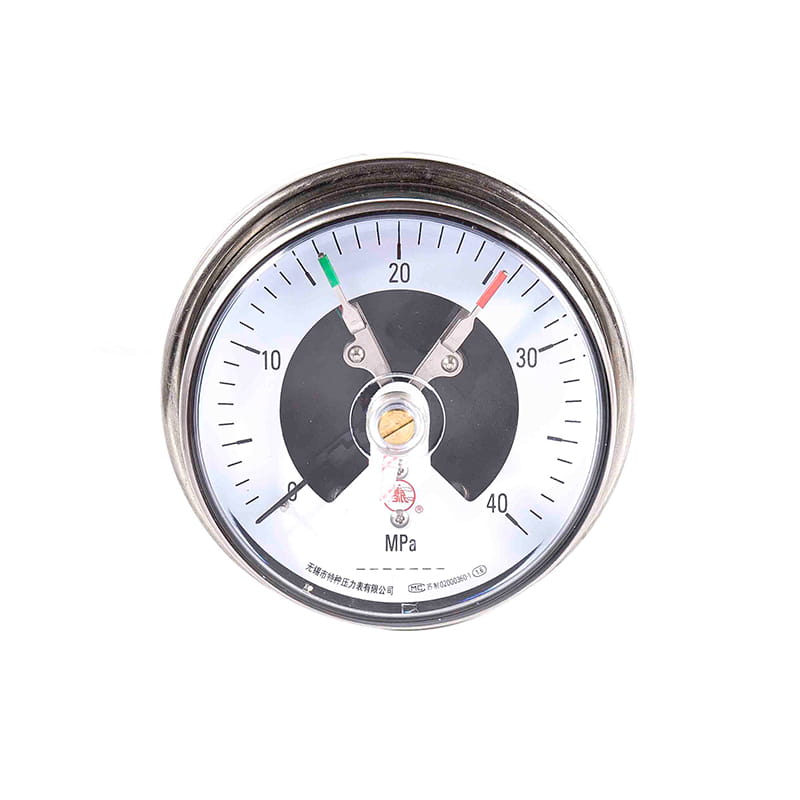

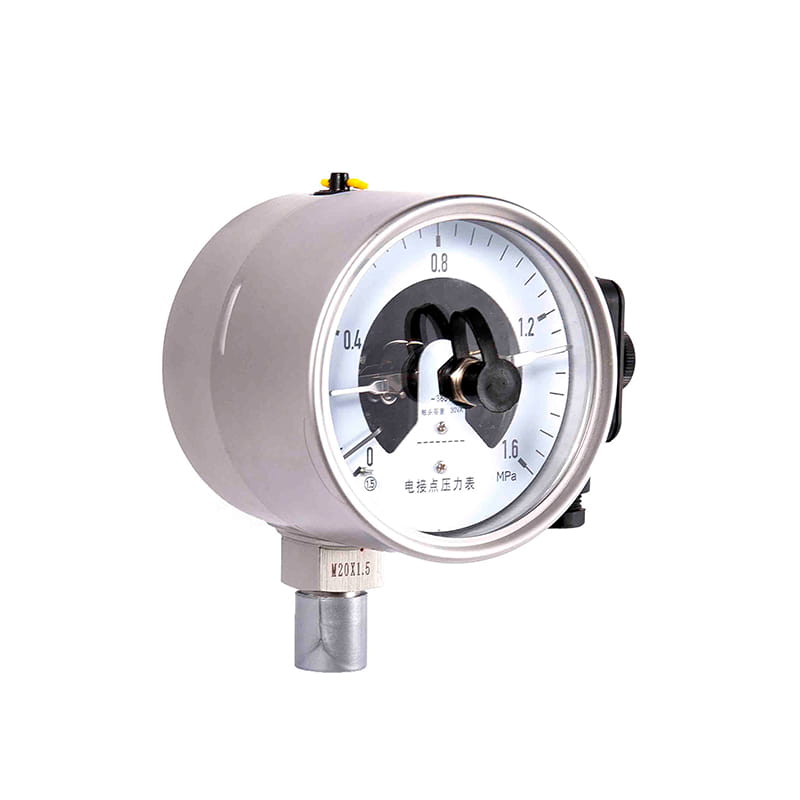

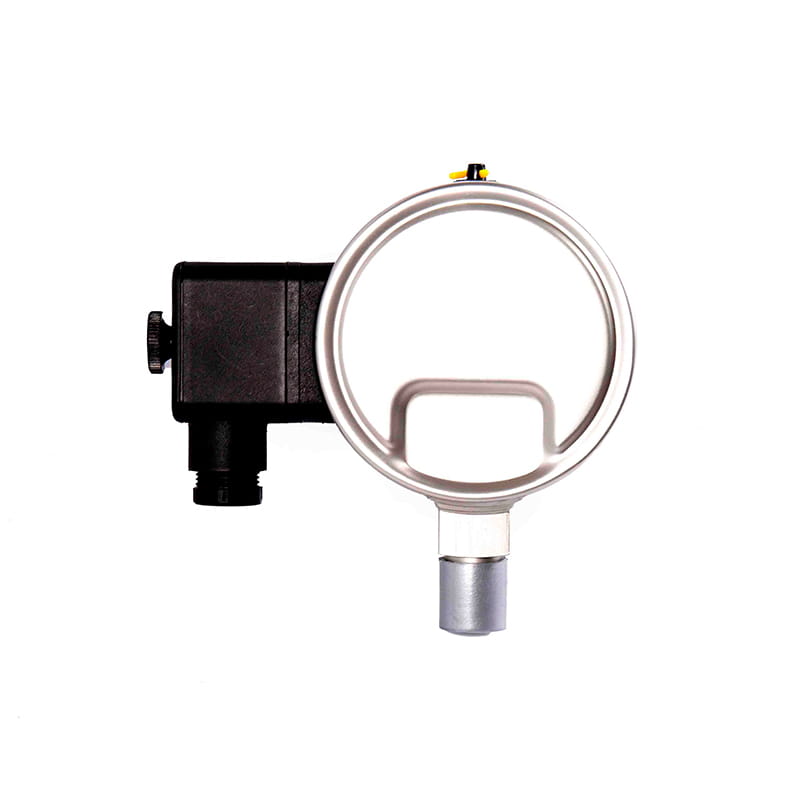

Gauge de pression de contact électrique photoélectrique de la série YXD

◆ Modèle: Yxd100 yxd150

◆ Uses: This kind of instrument is a substitute for the electric contact pressure gauge, it retains the advantages of the electric contact pressure gauge indication is intuitive, easy to adjust, and the instrument has made a fundamental improvement, the use of photoelectric sensor to form a contactless signal device, through the photoelectric controller in the integrated circuit amplification to drive the high-sensitivity relay output, so high sensitivity, fast response, Précision de contrôle élevée, excellentes caractéristiques de commutation. Il est largement utilisé dans le pétrole, l'industrie chimique, la métallurgie, la technologie de l'énergie nucléaire et le processus de commutation fréquente.

L'instrument convient à une mesure et un contrôle stables et fiables de la pression des liquides, des gaz ou des vapeurs sans risque d'explosion, non-cristallisation, non-solidification et effet non corrosif sur les alliages de cuivre et de cuivre.

Ce type d'instrument a obtenu un nouveau numéro de brevet utilitaire: 99229277.8 .

◆ S'il est nécessaire de fabriquer un manomètre de type choc, il peut être rempli de glycérine ou d'huile de silicone.

Obtenez un devis

◆ Paramètres techniques:

Modèle

Yxd100

Yxd150

Diamètre nominal

Φ 100

Φ 150

Type de montage

Ⅰ

Ⅱ

Ⅳ

Ⅵ

Filetages

M20 × 1.5

Classe de précision

1.6

Plage de mesures

（ MPA ）

True espace: -0.1 ~ 0

Vide de pression: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5

-0.1 ～ 0.9 -0,1 ～ 1.5 -0.1 ～ 2.4

Pression: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Conditions environnementales de utiliser

Température: -10 ° C ~ 55 ° C; Humidité relative: ≤ 75 %

Paramètres électriques

★ Charge maximale: 7A 250V AC; 7A 30V DC

★ Tension d'alimentation: 220V AC

★ Consommation d'énergie: ≤2.2va

★ Vie électrique: 105 fois

★ Mode de commande: limites supérieures et inférieures réglables à grande échelle, limites supérieures supérieures (limites supérieures doubles), limites inférieures inférieures (limites inférieures doubles) et autres commutateurs photoélectriques lents

Câblage

Plug-in de l'instrument

Contrôleurs

Câblage externe

Limite inférieure

Limite supérieure

Normalement ouvert

Moyen

Normalement fermé

Normalement ouvert

Moyen

Normalement fermé

220V Alimentation AC

Évaluation de la résistance aux vibrations

V · H · 3

Matériau de tube de bourdon

QSN4-0.3

Protection entrant

Ip64

Appliquer la norme

Remarque: Le thread de joint peut être transformé en filetage de tuyau ou filetage de tuyau conique en fonction des besoins de l'utilisateur (voir Guide de sélection).

◆ Paramètres techniques de Yxg-k contrôleur

travail travail article pièces	Alimentation électrique	AC 220V
	Consommation d'énergie	1.2W
	Température ambiante	5 ℃ ~ 40 ℃
	Humidité relative	10% ~ 75%
Perdre dehors Touche Point	Charge nominale (résistive).	AC 250V 8A ； DC 30V 8A
	Vie électrique	105 fois
	Vie mécanique	1 000 000 fois
	Type de contact	Limite inférieure: normalement fermée, normalement ouverte Limite supérieure: normalement fermée, normalement ouverte
P.s pièces	1,35x guide 1 morceau. 2 . 2 pièces de fixations de terminaux de rail de guide.

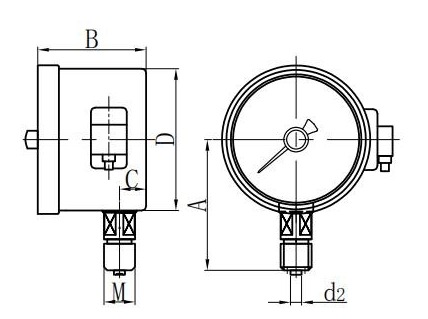

◆ Dimensions de l'instrument:

Direct radial (I.)

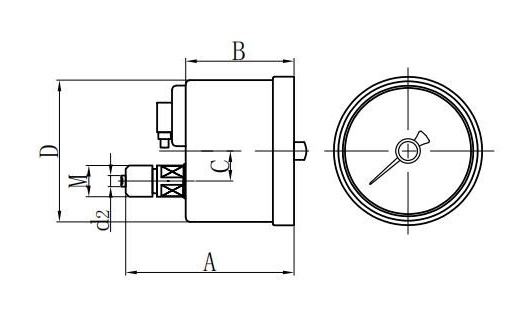

Axial Excentrique direct (ii.)

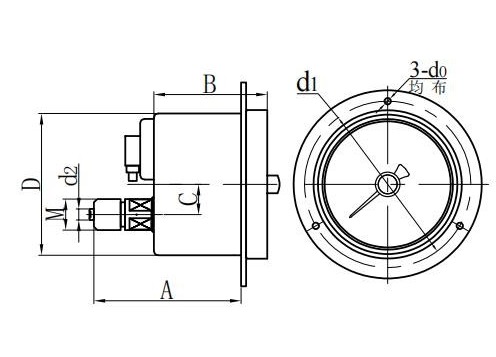

Montage convexe radial (vi.)

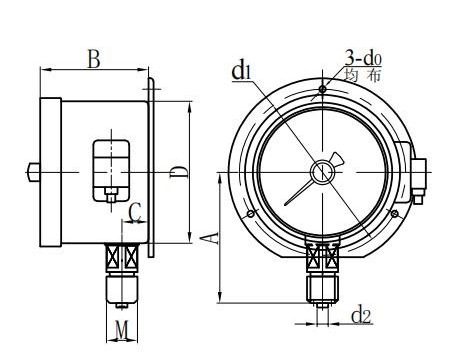

Support à chasse d'eau excentrique axial (iv.)

Modèle	Dimensions( MM )
Modèle	UN	B	C	D	d0	d1	d2	M
Yxd100 －Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
Yxd100 －Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
Yxd100 －Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxd100 －Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxd150 －Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
Yxd150 －Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
Yxd150 －Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxd150 －Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
