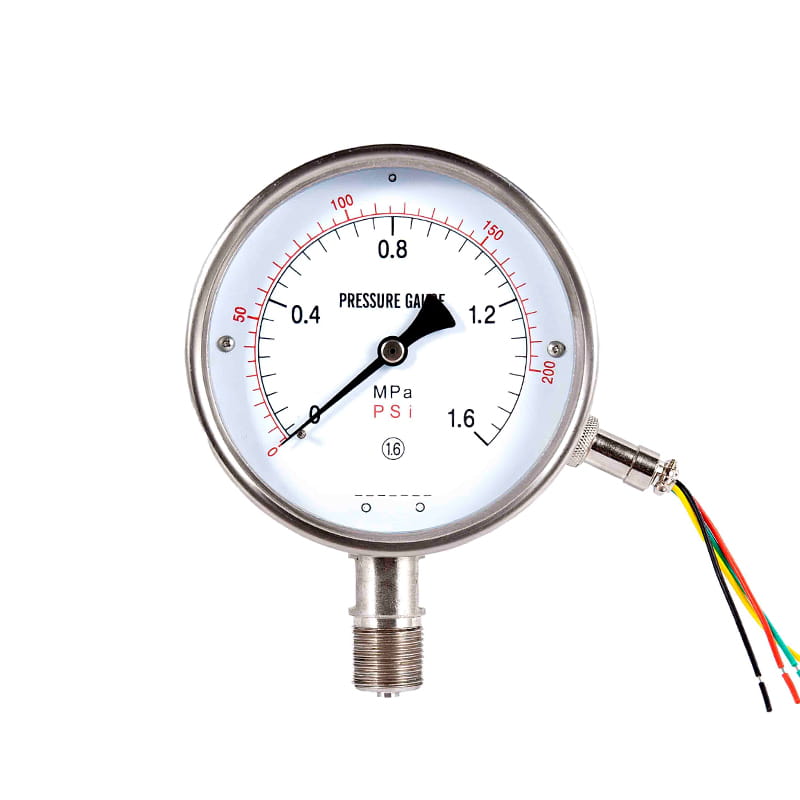

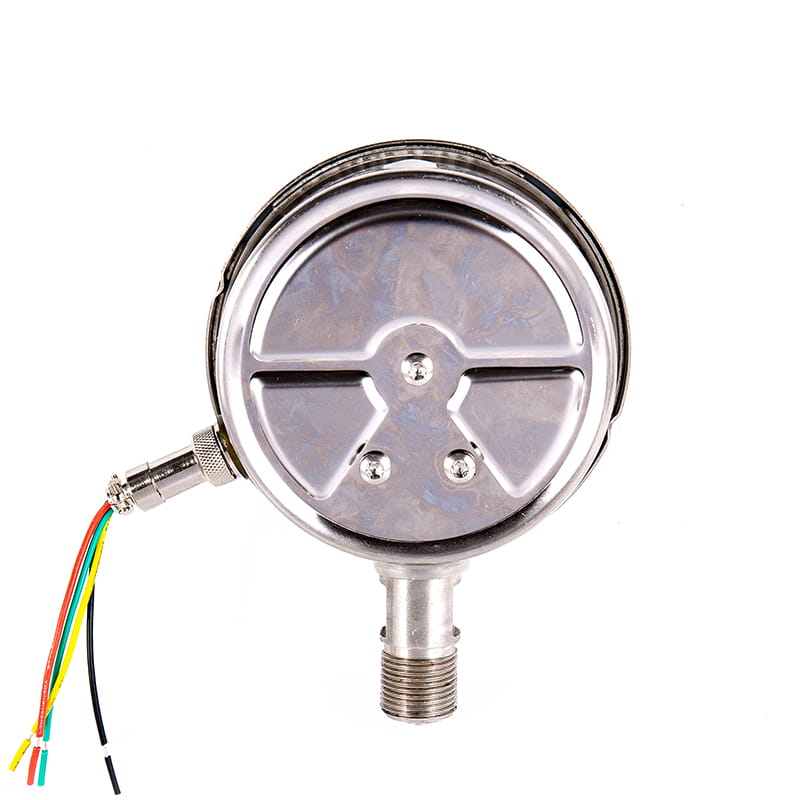

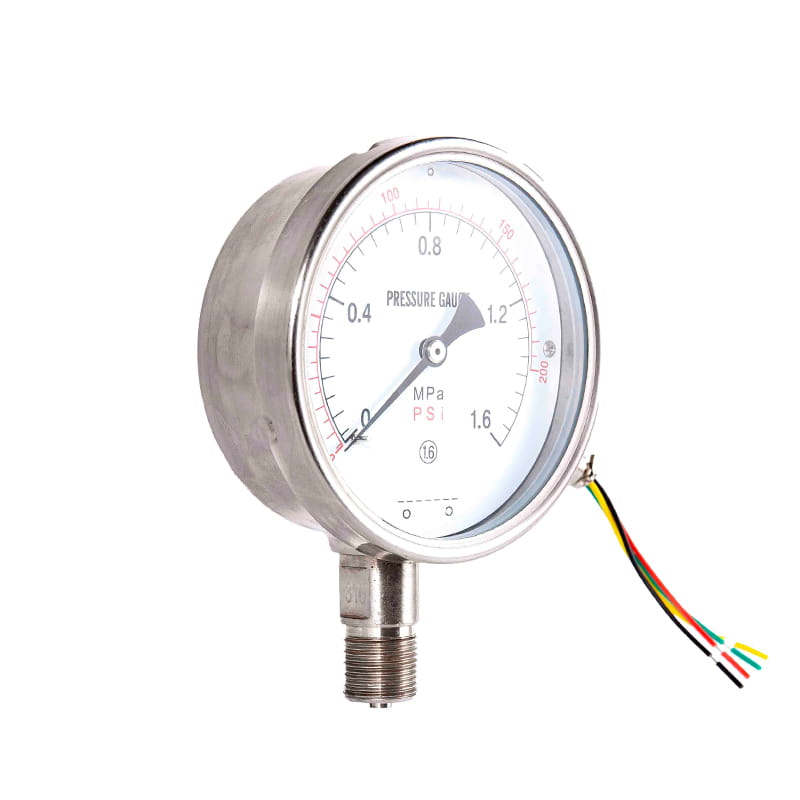

Résistants de la série YTZ Panes de pression à distance

◆ Modèle: YTZ100, YTZ-150

◆ Application: Ce type d'instrument convient à la mesure de la pression des liquides, des gaz ou des vapeurs sans risque d'explosion, sans cristallisation, sans solidification et aucun effet corrosif sur les alliages de cuivre et de cuivre.

Fabriqué en acier inoxydable, il peut être utilisé pour mesurer la pression des liquides, des gaz ou des vapeurs faiblement corrosifs, mais pas explosifs, cristallisés ou se solidifier.

Il peut non seulement indiquer la valeur de pression sur le spot, mais également transmettre la valeur de pression mesurée à l'instrument secondaire au point de mesure à distance sous la forme de valeur électrique à travers le potentiomètre synchrone réglé à l'intérieur de l'instrument, afin de réaliser une détection centralisée et un contrôle à distance.
◆ S'il est nécessaire de fabriquer un manomètre de type choc, il peut être rempli de glycérine ou d'huile de silicone.

Obtenez un devis

◆ Paramètres techniques:

Modèle		YTZ100		YTZ150
Diamètre nominal		F 100		F 150
calme feindre taper style	Ⅰ	*		*
	Ⅱ	*		*
	Ⅳ	*		*
	Ⅵ	*		*
Filetages		M20 × 1.5
Classe de précision		1.6
Plage de mesures （ MPA ）		Vrai espace: -0.1 ~ 0 Vide de pression: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0.9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pression: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Conditions d'utilisation environnementales		Température: -25 ° C ~ 55 ° C; Humidité relative: 5 % ~ 85 %
Paramètres électriques		★ Tension de fonctionnement: entre les terminaux ① et ② ≤6v cc ★ Valeur de résistance de démarrage: 3 ～ 20Ω ★ Valeur de résistance à la plénitude: 310 ～ 370Ω ou 340 ～ 400Ω (La mesure de la valeur de résistance de démarrage et de la valeur de résistance complète est 1 et 2 Terminaux)
Câblage		1	2		3
		Début de la résistance	La résistance se termine		Brosse terminée
Évaluation de la résistance aux vibrations		V · H · 3
Protection entrant		Ip54
Appliquer la norme		JB / T 10203
Remarque: Le thread de joint peut être transformé en filetage de tuyau ou en thread de tuyau conique en fonction des besoins de l'utilisateur (voir Guide de sélection).

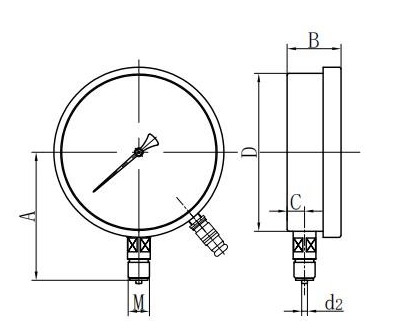

Direct radial (I.)

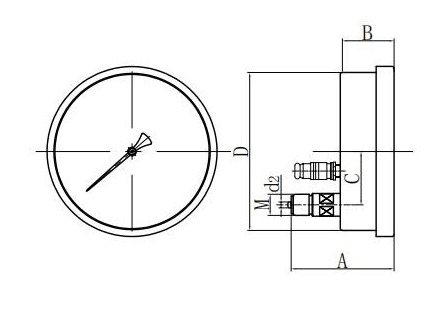

Axial Excentrique direct (ii.)

Support de chasse excentrique axial (iv.)

Montage convexe radial (vi.)

Modèle	Dimensions( MM )
Modèle	UN	B	C	T	d0	d1	D2	M
YTZ100 －Ⅰ	88	43	16	F 98	/	/	F 6	M20 × 1.5
YTZ100 －Ⅱ	83	44	30	F 100	/	/	F 6	M20 × 1.5
YTZ100 －Ⅳ	68	44	30	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ100 －Ⅵ	89	44	17	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ150 －Ⅰ	112	47	17	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅱ	88	49	30	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅳ	85	49	30	F 150	F 6	F 165	F 6	M20 × 1.5
YTZ150 －Ⅵ	115	49	18	F 150	F 6	F 165	F 6	M20 × 1.5
