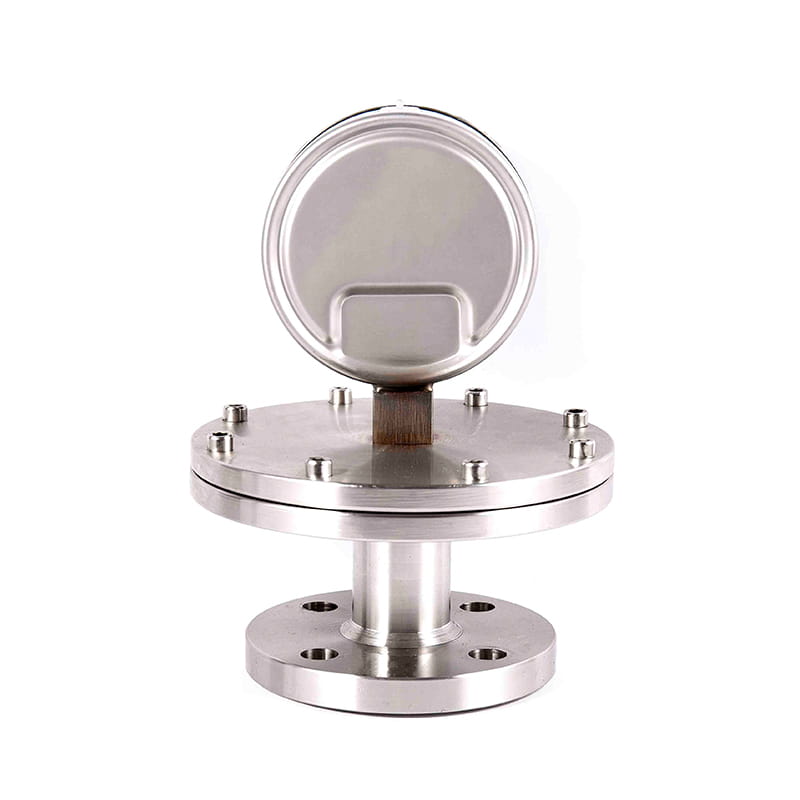

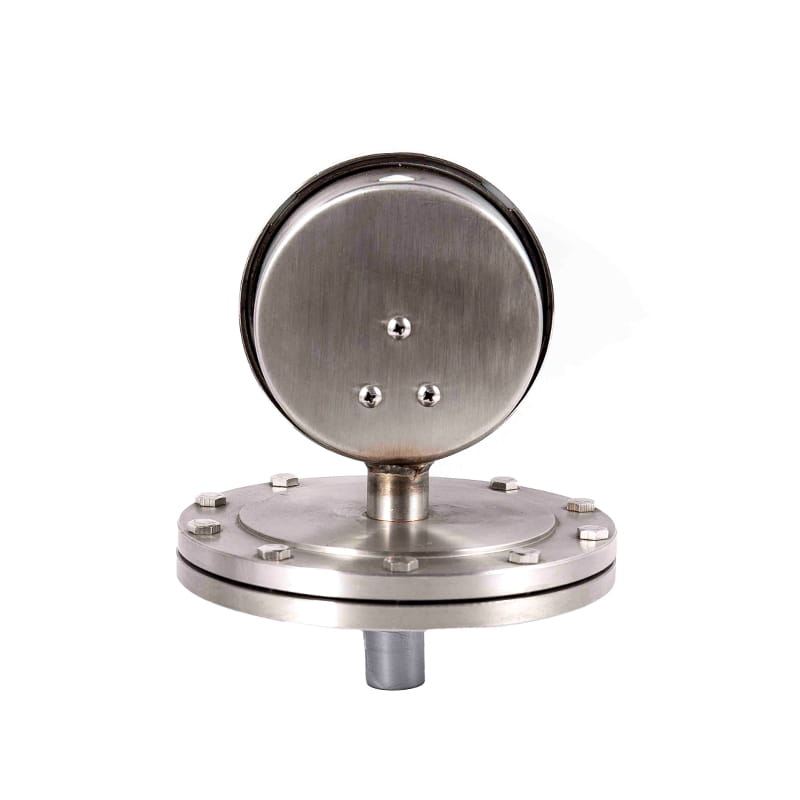

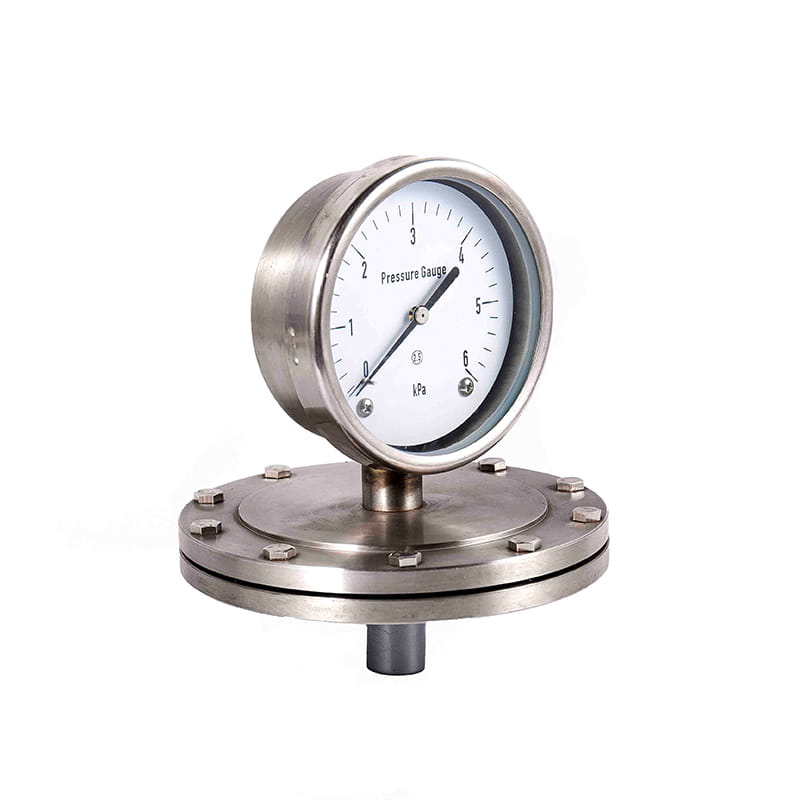

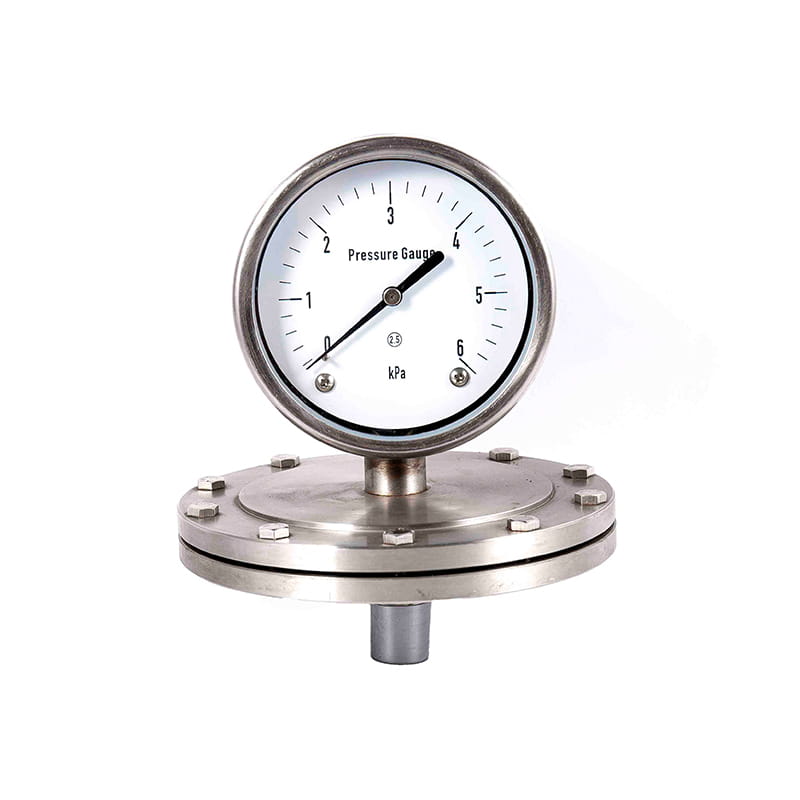

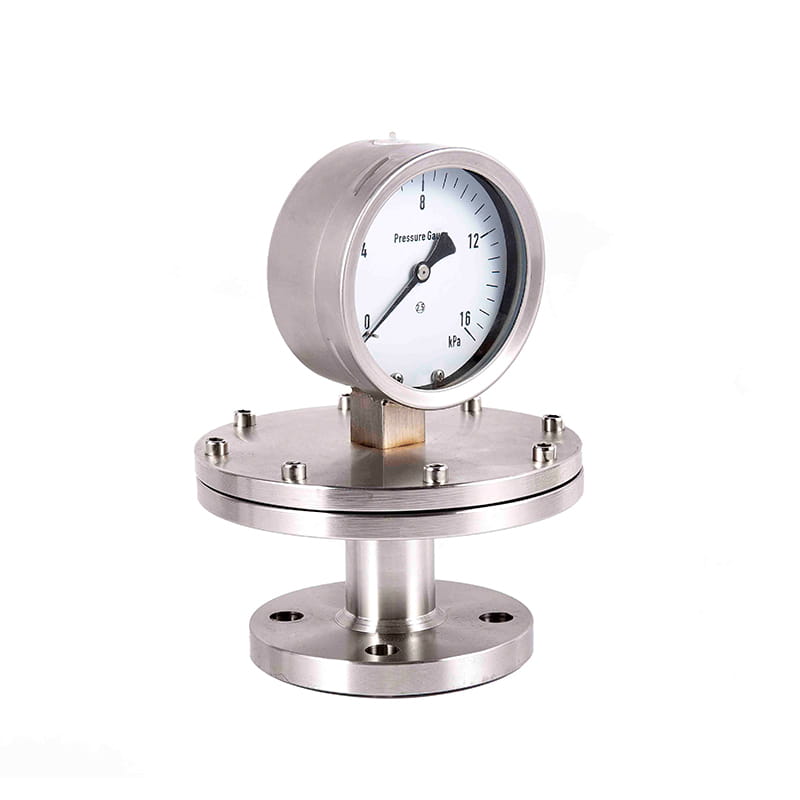

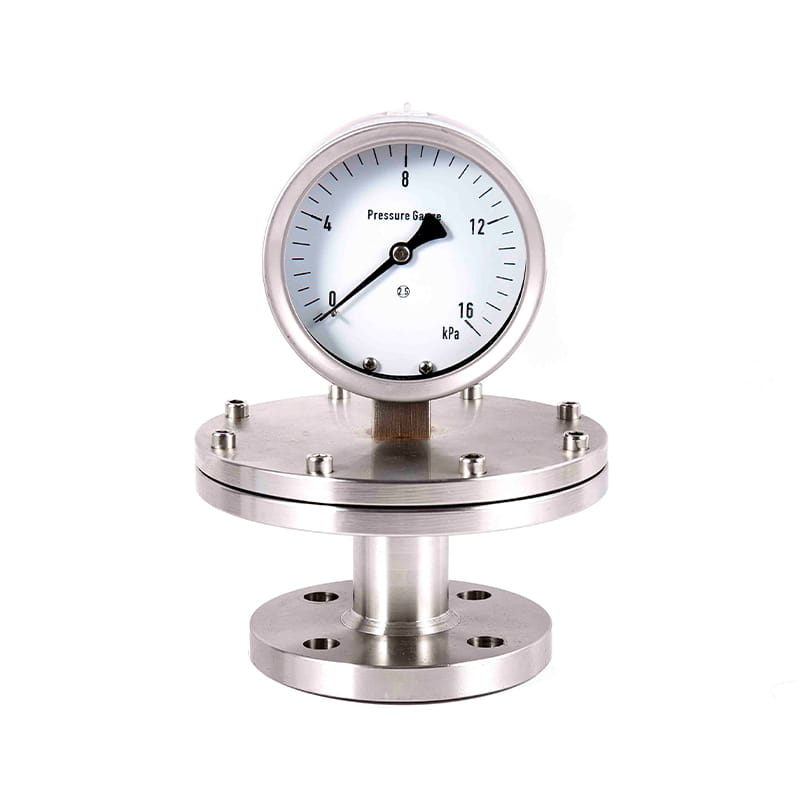

◆ Modèle: YP100-L YP150-L YP100-F YP150-F
◆ Paramètres techniques:
| Modèle | YP100-L 、 Yp100-f | YP150-L 、 Yp150-f |
| Diamètre nominal | F 100 | F 150 |
| Classe de précision | 2.5 | |
| Plage de mesures （ Kpa ） | Pression négative: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 0 ～ 10 -6 ～ 0 -4 ～ 0 -2,5 ～ 0 -1,6 ～ 0 Pression positive: 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1 0 ～ 1.6 0 ～ 2.5 Pression positive et négative: -0,8 ~ 0,8 -1,2 ~ 1.2 -2 ~ 2 -3 ~ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 -30 ～ 30 | |
| Plage de mesures （ MPA ） | Vide: -0.1 ~ 0 Vide de pression: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0.9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pression: 0 ~ 0,06 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 | |
| Utiliser la température ambiante | -40 ℃～ 70 ℃ | |
| Diaphragme | OCR18NI12MO2TI ; SUS316 ; | |
| Type de montage | Fileté ( L )); Bride ( F ), ( F1 ) | |
| Évaluation de la résistance aux vibrations | V · H · 2 | |
| Protection entrant | Ip64 | |
| Appliquer la norme | JB / T 5491 | |

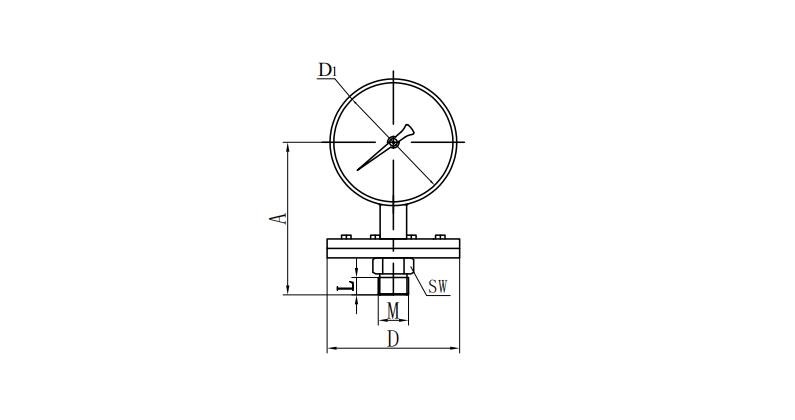

◆ Dimensions externes:
Fileté ( L )
| Modèle | Dimensions( mm ) | |||||
| UN | D | D1 | Swin | L | M | |
| YP100-L | 135 | Φ 97.5 Micropresure φ 165 | 110 | 27 | 20 | M20 × 1.5 |
| YP150-L | 160 | 160 | 27 | 20 | M20 × 1.5 | |
| Note: The joint thread ( M ) peut être transformé en filetage de tuyau ou en thread de tuyau conique en fonction des besoins de l'utilisateur (voir guide de sélection). | ||||||
