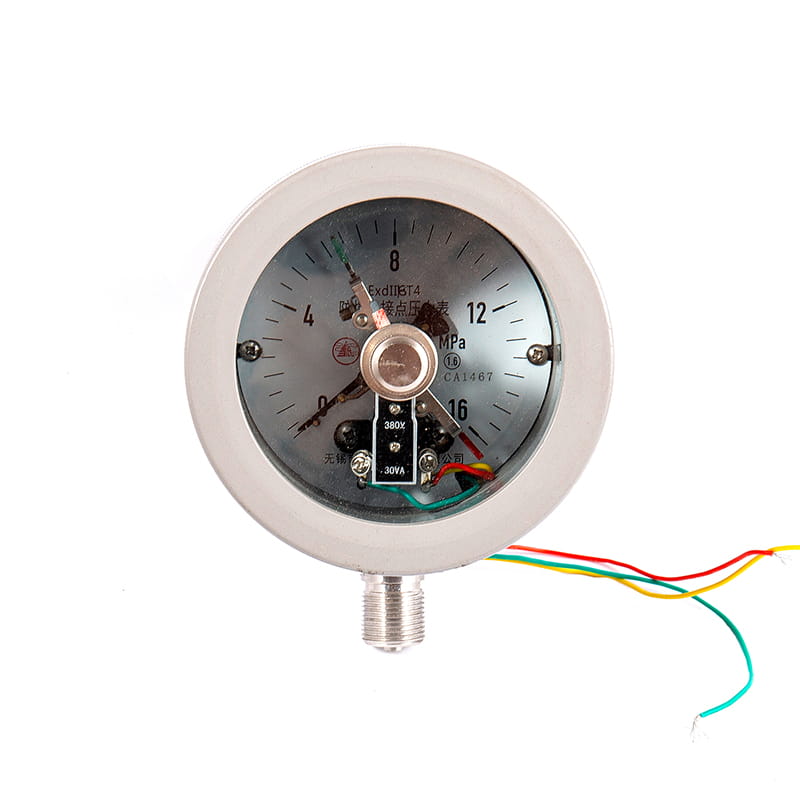

Gauge de pression de contact électrique anti-explosion de la série YTX-B

Modèle

YTX100B

YTX150B

Diamètre nominal

Φ 100

Φ 150

Type de montage

Ⅰ

*

*

Ⅵ

*

*

Filetages

M20 × 1.5

Classe de précision

1.6

Plage de mesure

（ MPA ）

Vide de pression: -0.1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5

-0.1 ～ 0.9 -0,1 ～ 1.5 -0.1 ～ 2.4

Pression: 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Conditions d'utilisation environnementales

Température: -10 ° C ~ 55 ° C

Paramètres électriques

★ Tension de travail maximale: 380V AC ; 220V DC

★ Pouvoir de contact maximum: 30va

★ Mode de commande: limite supérieure unique réglable à grande échelle, limite inférieure simple, limite supérieure et inférieure, limite supérieure supérieure (limite supérieure double), limite inférieure (limite inférieure double) et autres commutateurs de contact électriques magnétiques lents

Câblage

Voir le dessin ci-joint du boîtier des instruments

Numéro de certificat à l'épreuve des explosions

GYB03196

Marquage des flammes

Exd Ⅱ BT4

Protection entrant

Ip54

Cote sismique

V · H · 3

Remarque: Le thread de joint peut être transformé en filetage de tuyau ou en thread de tuyau conique en fonction des besoins de l'utilisateur (voir Guide de sélection).

Direct radial (I.)

Convex radial (vi.)
