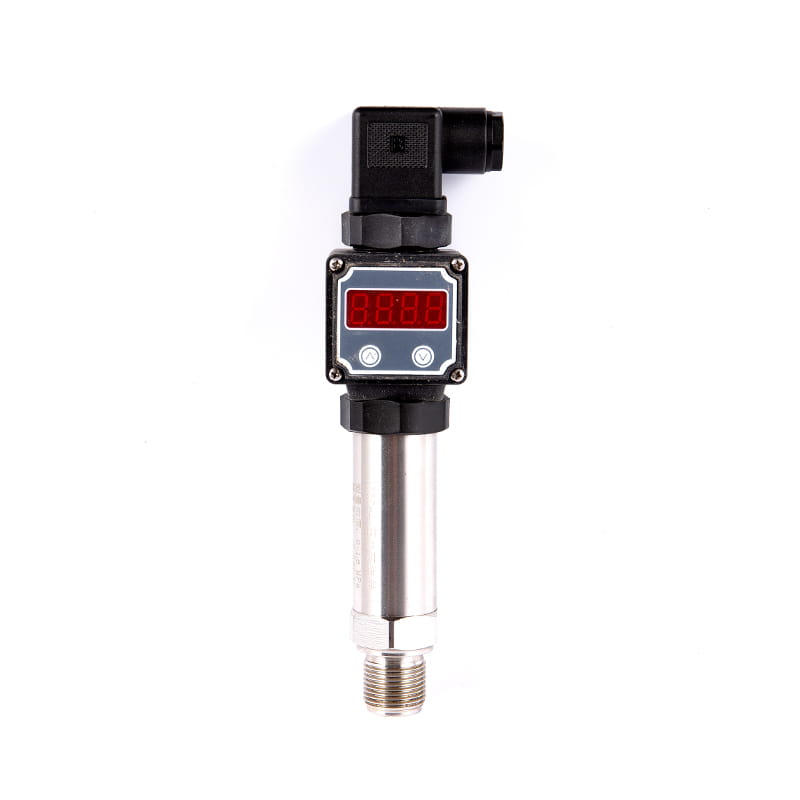

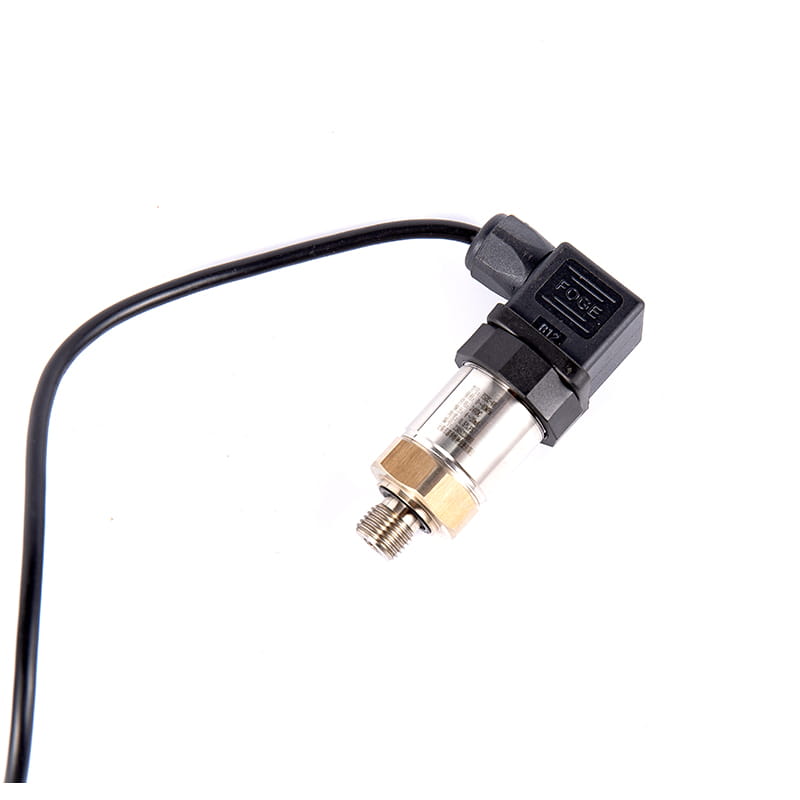

Transmetteur de pression compact série YSZC-4

2. Comment ça marche

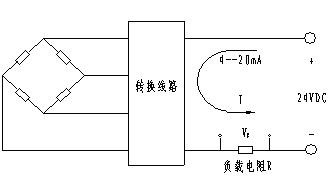

Le transmetteur de pression compact utilise des puces de pression importées, et les composants sensibles sont connectés aux ponts de Wheatstone par des processus de diffusion ou d'implantation ionique, et les diaphragmes sensibles à la pression sont formés sous les ponts par la technologie de micro-usinage. Lorsqu'une pression est appliquée au diaphragme, la valeur de la résistance change et un signal de sortie linéaire est généré, proportionnel à la pression appliquée. Nous ajoutons une alimentation CC au pont de Wheatstone, et elle produira une sortie d'un signal de tension CC. Après la ligne de conversion secondaire, la sortie du système à deux fils 4 mA ~ 20 mA est réalisée.

3. Caractéristiques fonctionnelles

◆ Bonne stabilité, plénitude, stabilité nulle à long terme jusqu'à 0,2% FS/ année. Dans la gamme de température de compensation 0 °C~ 70 °C, la dérive en température est inférieure à 0,2% FS, et la dérive de température est inférieure à 0,5% FS dans toute la plage de température de fonctionnement admissible.

◆ Avec une protection contre l'inversion et un circuit de protection de limitation de courant, l'émetteur ne sera pas endommagé lorsque les pôles positifs et négatifs sont inversés lors de l'installation. , et le L'émetteur limitera automatiquement le courant dans 35mA quand c'est anormal.

◆ Structure solide, aucune pièce mobile, haute fiabilité, longue durée de vie.

◆ Le gaz, l'eau, l'huile et la vapeur peuvent être mesurés avec une grande précision et ne sont pas affectés par la masse du fluide mesuré.

◆ Installation facile, structure simple, économique et durable.

4. Principaux paramètres techniques

6 . Dimensions

7. Précautions

◆ Tous les produits fournis sont accompagnés de manuels d'instructions et de certificats, comprenant les numéros de produit, les paramètres techniques, les dates d'usine, etc., veuillez vérifier attentivement pour éviter les erreurs.

◆ Ne pressez pas directement le diaphragme du transmetteur avec un objet dur pour éviter d'endommager le transmetteur.

◆ Lors de l'installation, selon la méthode de connexion du produit et le type de filetage, vérifiez si l'interface de terrain est cohérente avec l'interface du produit et serrez-la lentement lors de la connexion. Le couple ne peut pas être directement ajouté au boîtier du transmetteur, mais ne peut être ajouté qu'à l'interface de pression hexagonale.

◆ Lors de la connexion à l'alimentation électrique, celle-ci doit être connectée en stricte conformité avec les instructions de câblage de notre société.

◆ La pression de surcharge du transmetteur ne doit pas dépasser 200 % de la plage de mesure.

◆ Si une anomalie est constatée lors de l'utilisation, l'alimentation doit être coupée, l'utilisation doit être arrêtée et l'inspection doit être effectuée, ou contacter directement le service technique de notre société.

◆ Pendant le transport et le stockage, l'emballage d'origine doit être restauré et stocké dans un entrepôt frais, sec et ventilé.

8. Électrique interface de connexion et de pression

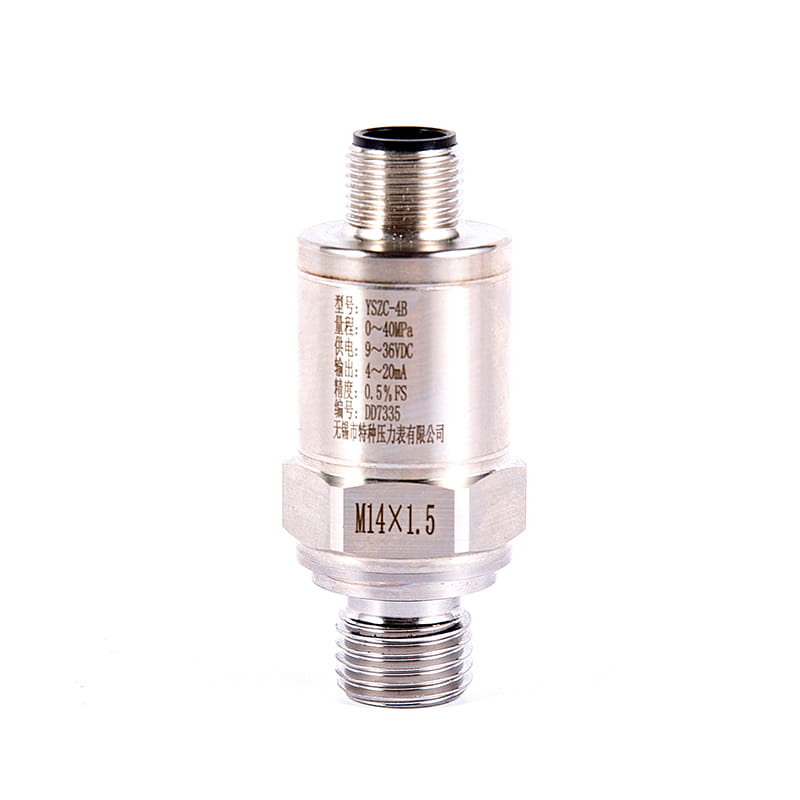

◆ Filetage de l'interface de pression : M20 × 1.5

◆ Câblage électrique : fil jaune, ligne rouge : ligne de signalisation fil noir : mise à la terre de protection.
