◆ Modèle: YG60 YG100 YG150
◆ Utilisation: toutes les parties de cette série de jauges sont en acier inoxydable, et les pièces principales sont faites de 1CR18NI9, OCR18NI12MO2TI, SUS316, SUS316L, etc. La soudage de chaque pièce est faite par un processus spécial. Parmi eux, le jauge de pression à haute température résistante à la corrosion a une excellente performance à haute température et résistante à la corrosion, adaptée aux environnements corrosifs, peut détecter les milieux à faible température corrosifs, mais non de cristallisation, non-consolidation, à faible viscosité à haute température. Largement utilisé dans les industries du pétrole, des produits chimiques, des pesticides, du caoutchouc, du gaz naturel et d'autres industries.
◆ Paramètres techniques ：
| Numéro de modèle | Yg60 | Yg100 | YG150 | ||
| Diamètre nominal | Φ 60 | Φ 100 | Φ 150 | ||
| Type de montage | Ⅰ | * | * | * | |
| Ⅱ | * | * | * | ||
| Ⅲ | * | / | / | ||
| Ⅳ | * | * | * | ||
| Ⅴ | * | / | / | ||
| Ⅵ | * | * | * | ||
| Fil de connecteur | M14 × 1.5 | M20 × 1.5 | |||
| Classe de précision | 2.5 | 1.6 | |||
| Plage de mesure （ MPA ） | Vacant: -0.1 ～ 0 Vacuum de pression ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0.1 ～ 0.9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pression: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 | ||||
| Conditions d'utilisation environnementales | Temp ： -40 ℃～ 70 ℃ | ||||
| Température | Installation directe: ≤ 150 ℃ | ||||
| Température: ≤ 500 ℃ | |||||
| Erreur d'effet de température | Δ ＝ ± （δ K Δ t ） Δ— - La valeur autorisée de l'erreur de valeur d'affichage lorsque la température ambiante s'écarte de 20 ℃ ± 5 ℃, et la valeur autorisée de l'erreur de valeur d'affichage lorsque la température ambiante s'écarte de 20 ℃ ± 5 ℃. % Δ— - La valeur absolue de l'erreur intrinsèque de l'instrument. % K —— Coefficient d'effet de température avec une valeur de 0,04% / ° C Δ t —— ∣ température du milieu au tube de Bourdon ℃ -25∣ | ||||
| Vibration | V · H · 3 | ||||
| Matériau de tube de borden | OCR18NI12MO2TI ； SUS316 ； SUS316L | ||||
| Logement, matériau de connecteur | 1CR18NI9TI ； Sus304 | ||||
| Classe de protection | IP65 | ||||
| Normes de mise en œuvre | GB / T 1226 | ||||
| Remarque: 1. Les threads conjoints peuvent être personnalisés en fonction des besoins des utilisateurs. | |||||
◆ Dimensions externes:

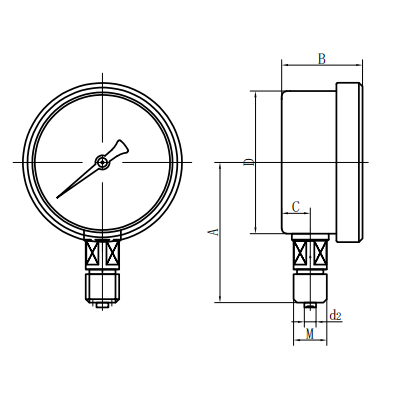

| Type direct radial (ⅰ) | Type direct excentrique axial (ⅱ) |

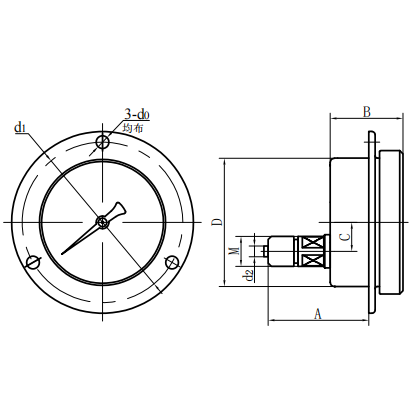

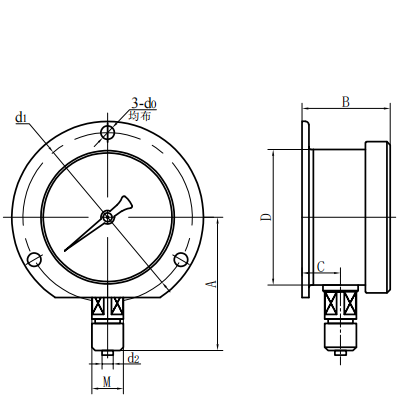

| Type direct concentrique axial (iii) | Type d'insert excentrique axial (iv) |

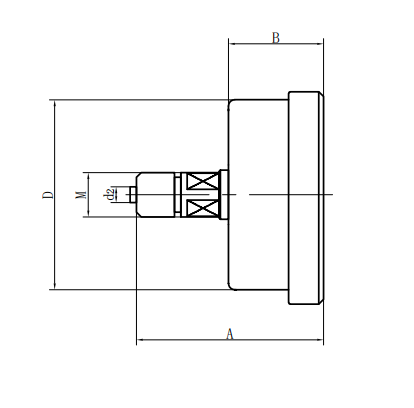

| Type d'insertion concentrique axiale (v) | Type convexe radial (vi) |
| Numéro de modèle | Dimensions globales （ MM ） | |||||||
| UN | B | C | D | d0 | d1 | d2 | M | |
| Yg60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yg60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yg60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yg60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yg60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yg60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yg100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Yg100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Yg100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Yg100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
