Gauge de pression Intelligent Digital (Contact électrique) Série YSX (Contact électrique)

◆ Modèle: Ysx 100

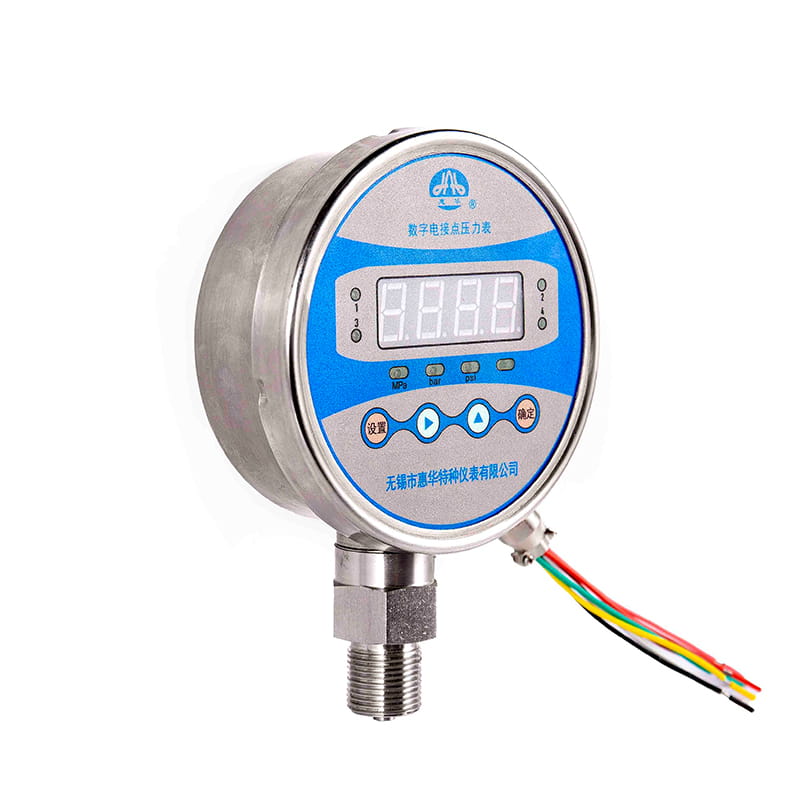

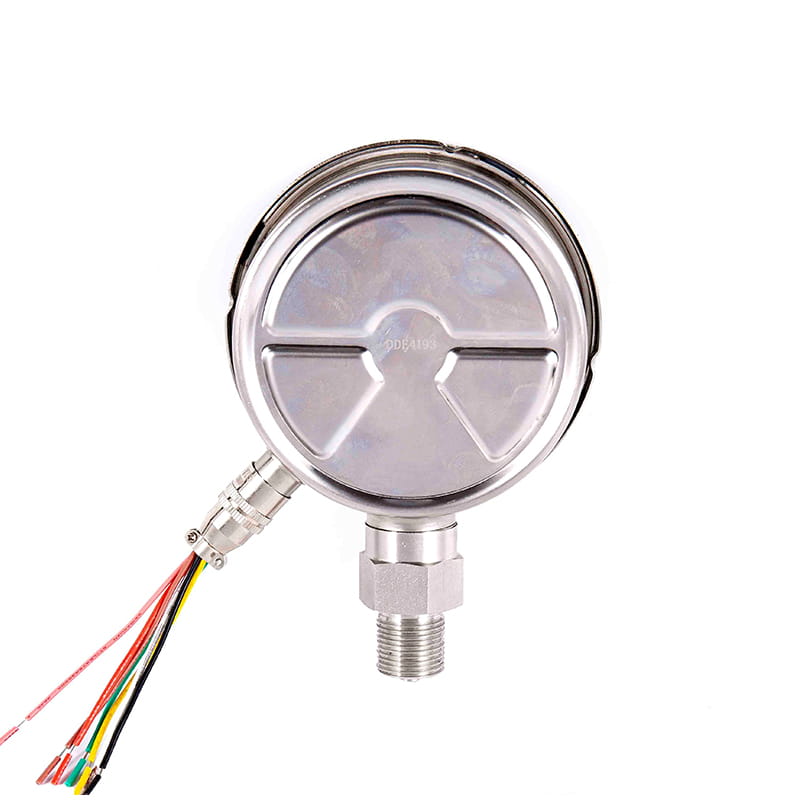

◆ Introduction: Le manomètre de pression de contact électrique numérique intelligent est un ensemble d'affichage de pression, de contrôle du signal, de transmission de pression dans l'un des produits intelligents soigneusement développés par notre entreprise, en utilisant une puce de conversion de haute précision, combinée avec une variété de contrôle de pression, un logiciel de module de signal analogique, un programme de sociétés de signaux longs et des avantages sociaux à forte performance, un travail stable et fiable, des services de services longs et des services de services stables et fiables.

À quatre chiffres DIRIGÉ Affichage numérique pour la lecture claire dans l'obscurité. MPA , kg / cm2 , Psi , bar et d'autres unités de pression peuvent être commutées arbitrairement.

Une variété de fonctions prédéfinies de modules, une sortie de signal intelligente multicanal, rendez le contrôle de processus concis et pratique:

Signal de contrôle bit: relais, thyristor, transistor ( Pnp type ou NPN type) facultatif.

signaux de transmission analogique; 4MA ~ 20mA DC Signal de courant standard, 1v ~ 5V , 1V ~ 10V Le signal de tension DC standard est facultatif et a une fonction de migration de plage.

Il a un réglage de protection contre la surcharge de la source de pression pour protéger l'équipement d'un état dangereux d'utilisation excessive. La fonction de verrouillage du mot de passe du paramètre paramètre empêche les autres de modifier illégalement les paramètres définis et d'affecter le fonctionnement normal de l'appareil.

Obtenez un devis

◆ Paramètres techniques:

Modèle	Yxs100
Installation:	Ⅰ、ⅱ、ⅳ、ⅵ
Filetages	M20 × 1.5
Classe de précision	0.5 ； 1.0 ； 1.6 (Facultatif)
Plage de mesure （ Kpa ）	-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20
Plage de mesure （ MPA ）	Vrai espace: -0.1 ~ 0 Vide de pression: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0,5 -0,1 ~ 0.9 -0,1 ~ 1.5 -0.1 ~ 2.4 Pression: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100
Conditions d'utilisation environnementales	Température: -10 ° C ~ 85 ° C; Humidité relative: 5 % ~ 85 %
Paramètres électriques	★ Alimentation (facultative): 24V DC ; 220V AC ★ Consommation d'énergie: ≤ 1,5 W ★ Sortie de relais: Charge maximale: 3A 220V AC; 3A 30V DC Vie électrique: 100 000 fois ★ Sortie du transistor: Charge maximale: 0,5a 24 V CC ★ Sortie de thyristor: 5A 220V AC Vie électrique: 1000000 fois ★ COMMANDE CONTRÔLE: L'unité de commutation à quatre voies indépendante peut être définie arbitrairement dans la plage ★ Sortie du signal analogique: Signal de courant standard: ( 4 ~ 20 ) ma DC Signal de tension standard: ( 1 ~ 5 ) V , (( 1 ~ 10 ) V DC
Protection entrant	Ip63
Cote sismique	V · H · 3
Plage de surtension	10% de la gamme
Taux de mise à jour des données	3 fois / seconde
Câblage	Veuillez vous référer au manuel d'instructions pour plus de détails
Appliquer la norme	JB / T 7392
Remarque: il peut également être transformé en filetages de tuyaux ou en threads de tuyau conique en fonction des besoins des utilisateurs (voir guide de sélection).

◆ Dimensions:

Direct radial (I.)

Axial Excentrique direct (ii.)

Support de chasse excentrique axial (iv.)

Montage convexe radial (vi.)

Modèle	Dimensions( MM )
Modèle	UN	B	C	D	d0	d1	d2	M
Yxs100- Ⅰ	100	48	16	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅱ	152	48	19	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅳ	90	48	19	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxs100- Ⅵ	100	48	16	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
