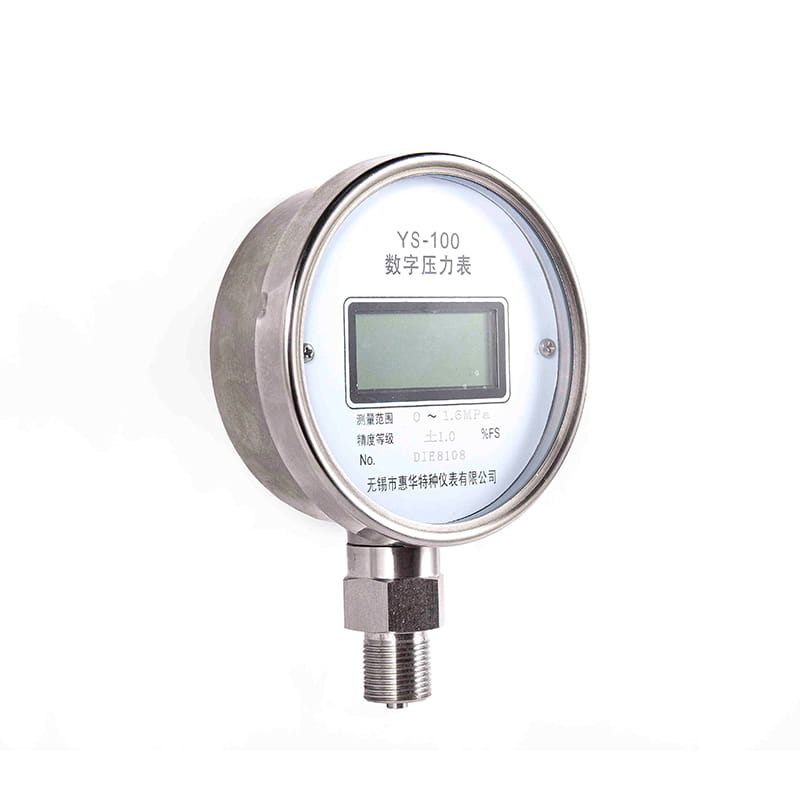

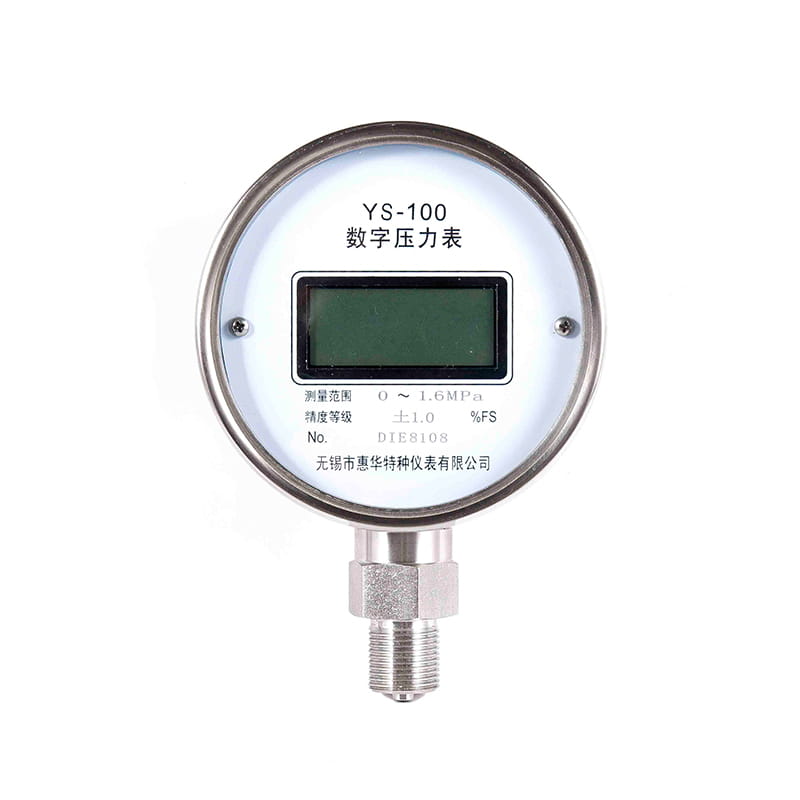

◆ Modèle: YS100 YS150
◆ Introduction: Ce manomètre numérique a une belle forme, des performances stables et une mesure précise; Il combine la principale technologie du microprocesseur mondial et l'algorithme de conversion analogique-numérique avancé pour atteindre une haute précision et une faible consommation d'énergie.
L'adoption de la puce importée, il peut mémoriser et maintenir la valeur de pic de pression la plus élevée et la valeur de la vallée de la pression la plus basse dans le processus d'acquisition et de mesure des données de l'instrument. Adopter la technologie d'affichage à cristaux liquides à grand écran pour rendre les données claires et faciles à lire. La technologie de rétroéclairage unique peut être utilisée normalement la nuit.

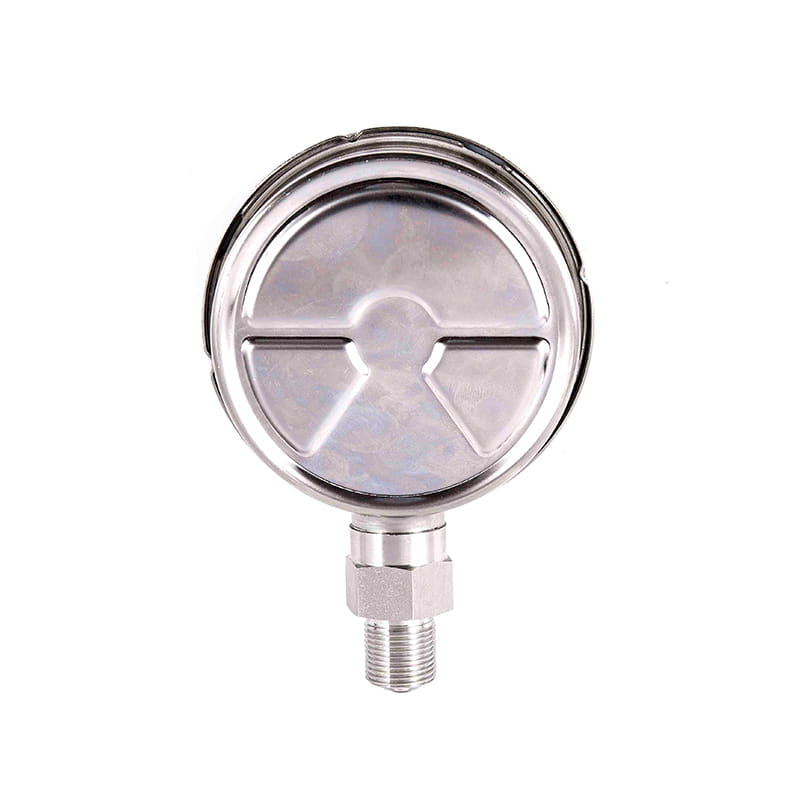

Shell en acier inoxydable, résistance à la corrosion, résistance aux vibrations mécaniques, le corps dans son ensemble à l'aide de la technologie d'étanchéité, peut être appliqué dans une variété d'environnements complexes.
Ce produit a les mêmes performances que les jauges de pression numériques étrangères, ce qui est un choix idéal pour remplacer les instruments importés et les jauges mécaniques traditionnelles.
◆ Utilisation principale:
1. Il peut être utilisé pour calibrer les manomètres généraux, les manomètres de pression, les moniteurs de pression artérielle ou d'autres instruments de pression. Il peut également être qu'il peut également être largement utilisé pour une mesure précise de la pression; 2
2. 3 et 3
3. Industrie pétrochimique: vide, micro-pression et gaz corrosif et pression liquide dans le processus de production
Industrie pétrochimique: vide, micro-pression et pression corrosive et pression liquide dans la mesure du processus de production; 4
4. Application OEM du système hydraulique, réfrigération et surveillance des processus.
5. Médium à haute température, milieu visqueux et mesure de la hauteur du liquide; 6.
6. Climatiseurs, équipements de traitement du gaz, ventilateurs, équipement médical, laboratoires, compresseurs et mesure de la pression de la pression isobare.
Mesure de la force.
◆ Pennsylvanieramètres techniques:
| Modèle | YS-100 | YS-150 | ||||
| Diamètre nominal | Φ 100 | Φ 150 | ||||
| Type de montage | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Filetages | M20 × 1.5 | |||||
| Plage de mesure | Méthode de mesure | Classe de précision ( % Fs) | Plage de température de précision garantie | |||
| (0 ~ 60) PA | Pression différentielle | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) PA | Pression différentielle | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) kpa | Pression différentielle | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | Pression différentielle | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | Pression de jauge, pression différentielle | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | Pression de jauge, pression absolue | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0,4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) MPA | Pression de mesure | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Pression de mesure | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | Pression de mesure | 0 ℃ ~ 50 ℃ | ||||
| L'unité de pression introduite ci-dessus utilise Pa et d'autres unités de pression peuvent également être utilisées en application pratique, telles que: Kgf / cm2 、 bar 、 mbar 、 psi 、 MMH2O 、 MMHG 、 ATM | ||||||
| Conditions d'utilisation environnementales | Température: -10 ° C ~ 50 ° C; Relative humidity: < Pression atmosphérique: 86 ~ 106 kpa | |||||
| Interface de communication | ★ Port série de communication: RS232 ★ Taux en bauds: 2400 , 4800 , 9600 Facultatif (défaut d'usine 9600 ) ★ Longueur des données: 8 bits; Bits d'arrêt: 2 bits ★ Adresse du compteur: 1 ~ 112 | |||||
| Fonctionnalités supplémentaires | ★ Mesure de la température: - 30 ° C ~ 90 ° C; Résolution: ± 0.1 °C ★ Enregistrement de pointe: enregistre les valeurs de pression maximales et minimales qui se produisent pendant la mesure ★ Alarme de surtension: le seuil d'alarme peut être défini arbitrairement dans la plage de mesure ★ Ferme vers la minuterie: vous pouvez définir une minuterie pour arrêter | |||||
| Cadran analogique | ★ Indication de pourcentage de pression: le pointeur affiche le pourcentage de la plage de la mesure de pression sous la forme d'un ventilateur ★ Indication de fluctuation de pression: le swing d'un pointeur indique à quel point la mesure de la pression secondaire adjacente fluctue ★ Indication de seuil de pression d'alarme de pression: La disposition de trois pointeurs est utilisée pour montrer si la valeur de pression actuelle dépasse le seuil d'alarme | |||||
| Affichage à l'écran | FSTN Écran LCD; À 5 chiffres afficher; Rétro-éclairage bleu | |||||
| Mode d'alimentation | Batterie intégrée (veuillez vous référer au manuel d'instructions pour le modèle de batterie) | |||||
| Cote sismique | V · H · 3 | |||||
| Protection entrant | Ip63 | |||||
| Appliquer la norme | JB / T 7392 | |||||
| Remarque: il peut également être transformé en filetages de tuyaux ou en threads de tuyau conique en fonction des besoins des utilisateurs (voir guide de sélection). | ||||||
◆ Dimensions:
| Direct radial (I.) | Axial Excentrique direct (ii.) |
| Support de chasse excentrique axial (iv.) | Montage convexe radial (vi.) |
| Modèle | Dimensions( MM ) | |||||||
| UN | B | C | D | d0 | d1 | d2 | M | |
| Ys100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Ys100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Ys100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Ys100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Ys150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Ys150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Ys150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Ys150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
