Comment choisir le transmetteur de pression adapté à votre application ?

La mesure de la pression est la colonne vertébrale silencieuse d'innombrables processus industriels. Qu'il s'agisse d'assurer la sécurité d'une raffinerie pétrochimique ou de contrôler le débit d'un système d'eau municipal, la précision d'un seul appareil peut dicter l'efficacité, la qualité du produit et les noumes de sécurité critiques. Cet appareil est le transmetteur de pression .

Bien que souvent négligé, le choix du bon transmetteur de pression est une décision technique cruciale. Le marché regorge d'options, de la jauge au différentiel, du 4-20 mUn au HART, en passant par une gamme vertigineuse de matériaux et de certifications. Des spécifications incompatibles peuvent entraîner des lectures inexactes, des pannes prématurées, des temps d'arrêt coûteux et même des incidents de sécurité catastrophiques.

Le but de ce guide est de simplifier ce processus de sélection complexe. Nous vous guiderons à travers les bases essentielles, les facteurs critiques à prendre en compte et les spécifications clés que vous devez adapter à votre application spécifique, vous assurant ainsi de sélectionner l'instrument optimal à chaque fois.

Comprendre les bases du transmetteur de pression

Qu'est-ce qu'un transmetteur de pression ?

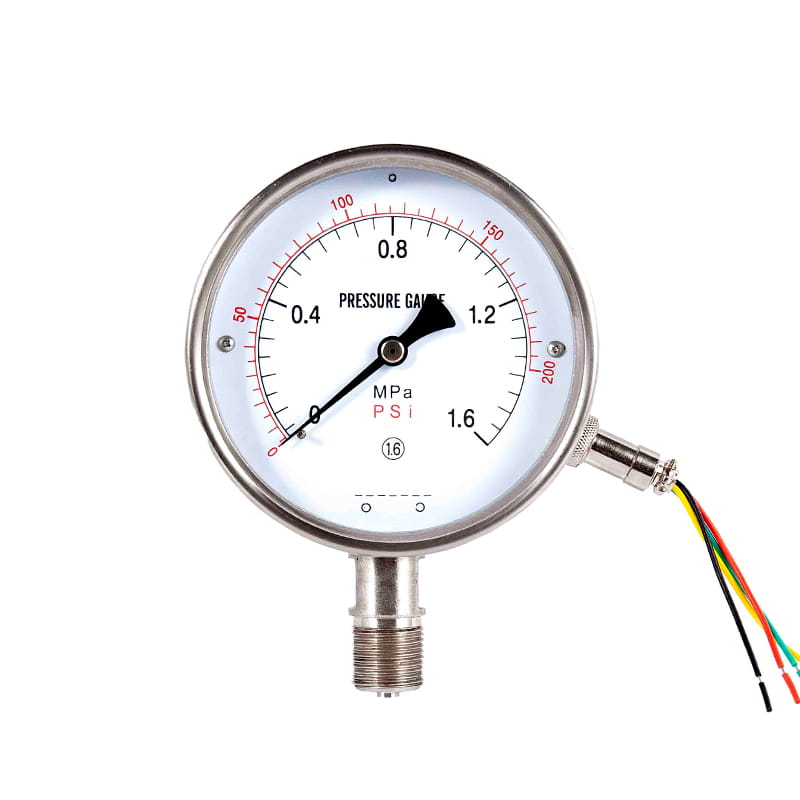

A transmetteur de pression est un instrument conçu pour mesurer la force exercée par un fluide (liquide ou gaz) et convertir cette pression mécanique en une pression stetardisée et quantifiable. signal électrique . Ce signal est ensuite transmis à un système de contrôle (comme un API ou un DCS) pour la surveillance, le contrôle et l'enregistrement des données.

À la base, un émetteur utilise généralement un capteur de pression (souvent un diaphragme ou un film mince) qui se déforme sous la pression appliquée. Cette déformation est mesurée par un élément de détection (comme une jauge de contrainte), qui génère une petite variation de tension. Le circuit de l'émetteur amplifie, conditionne et transforme ensuite cette tension en une sortie industrielle stetard, telle qu'un signal de courant 4-20 mA.

Facteurs à prendre en compte lors du choix d'un transmetteur de pression

La sélection du bon transmetteur est un processus systématique consistant à adapter les capacités de l’instrument aux exigences de l’application, de l’environnement et du système de contrôle. Cela nécessite une analyse approfondie dans six domaines clés.

1. Exigences de candidature

La première étape est toujours de comprendre quoi vous mesurez et où vous le mesurez.

• Quel est le milieu mesuré ?
  • Est-ce un liquide, gaz, vapeur ou boue ? Cela détermine le raccordement au processus nécessaire et, surtout, les matériaux en contact avec le fluide.
  • Est-ce que le médium corrosif (par exemple, acides forts, eau salée) ? Les fluides hautement corrosifs nécessitent des matériaux spécialisés comme l'Hastelloy ou le Monel, et pas seulement l'acier inoxydable standard.
  • Est-ce visqueux ou susceptible de se boucher ? Si tel est le cas, des membranes encastrées ou des joints chimiques peuvent être nécessaires pour éviter le blocage du capteur.
• Quelle est la plage de pression requise ?
  • Précisez le Pression de fonctionnement minimale (MOP) and Pression de fonctionnement maximale (MOP) . L'étendue calibrée du transmetteur doit englober cette plage, idéalement avec la pression de fonctionnement normale se situant entre 30 % et 70 % $ de l'étendue pour une précision optimale.
  • Quel est le Surpression maximale/pression d'épreuve ? Il s'agit de la pression à laquelle le transmetteur peut résister sans modification permanente de ses spécifications de performances.
• Quelle est la plage de température de fonctionnement ?
  • Température du processus : La température du milieu mesuré. Les températures élevées nécessitent souvent un siphon en queue de cochon (pour la vapeur) ou un assemblage de joint chimique pour isoler l'électronique du capteur de la chaleur.
  • Température ambiante : La température de l’environnement environnant, qui affecte l’électronique et la stabilité thermique de l’émetteur.

2. Spécifications de performances

Ces spécifications définissent la qualité et la fiabilité de la mesure.

• Précision : Quelle doit être la précision de la mesure ?
  • Pour une surveillance de base, $\pm 0,5 %$ de portée peut être acceptable.
  • Pour les boucles de contrôle critiques ou le transfert de propriété, des émetteurs de haute précision ($\pm 0,05%$ ou mieux) sont nécessaires.
  • Remarque : Précisez toujours si la précision inclut ou exclut les effets de la température et la stabilité à long terme.
• Stabilité : Dans quelle mesure le transmetteur maintient-il son point zéro et son étendue sur une longue période (par exemple, 1 à 5 ans). La grande stabilité minimise le besoin d'interventions fréquentes et coûteuses. réétalonnage .
• Temps de réponse : Pour les applications impliquant des changements de pression rapides (par exemple, contrôle des surpressions, vannes à action rapide), un temps de réponse rapide (souvent mesuré en millisecondes) est essentiel pour garantir que le système de contrôle réagit immédiatement.

3. Conditions environnementales

L'emplacement de l'installation dicte la robustesse et la protection requises.

• Température et humidité : Les extrêmes nécessitent des transmetteurs avec compensation de température intégrée et des matériaux de boîtier robustes.
• Vibrations et chocs : Dans les environnements comportant des machines lourdes ou un débit pulsé, choisissez des transmetteurs conçus pour des vibrations élevées afin de maintenir la stabilité de la lecture et d'éviter les dommages mécaniques.
• Indice de protection (IP) : Cette norme définit l'efficacité de l'étanchéité face à l'intrusion de corps étrangers (poussières, saletés...) et à l'humidité.
  • IP65 : Etanche à la poussière et protégé contre les jets d'eau.
  • IP67 : Étanche à la poussière et protégé contre une immersion temporaire (commun pour les zones de lavage).
  • IP68 : Étanche à la poussière et protégé contre une immersion continue (convient aux applications immergées).

4. Signal de sortie et communication

Le type de signal sélectionné doit s’intégrer parfaitement à votre infrastructure existante.

• 4-20 mA (courant analogique) :
  • Le standard industriel le plus courant (alimenté par une boucle à deux fils).
  • Excellente immunité au bruit et idéal pour longues distances de transmission .
  • Avantage : Le « zéro direct » de 4 mA permet la détection de rupture de fil (0 mA indique un défaut).
• Tension (0-5 V, 0-10 V) :
  • Convient pour courtes distances et applications de laboratoire ou OEM.
  • Moins insensible au bruit que les signaux actuels sur de longues distances.
• Protocole HART (transducteur distant adressable par autoroute) :
  • Superpose un signal numérique sur le signal analogique 4-20 mA.
  • Permet la configuration, les diagnostics et l'étalonnage à distance sans interrompre le signal de commande analogique.
• Bus de terrain (par exemple, Profibus PA, FOUNDATION Fieldbus, Modbus) :
  • Entièrement communication numérique pour les systèmes de contrôle complexes et en réseau.
  • Permet des mesures multivariables et des diagnostics avancés à partir d’un seul instrument.

5. Compatibilité des matériaux

Il s'agit d'un problème de sécurité et de longévité. Le pièces mouillées (membrane et raccord process) ne doivent pas se corroder ni réagir avec le fluide process.

6. Installation, certifications et sécurité

• Considérations d'installation :
  • Type de connexion au processus : Fileté (NPT, BSP), à bride (ANSI, DIN) ou sanitaire (Tri-Clamp). Doit correspondre à la tuyauterie existante.
  • Contraintes spatiales : Des conceptions compactes sont nécessaires pour les installations étroites.
• Certifications de sécurité/zone dangereuse : Pour une installation dans des zones où des gaz ou des poussières inflammables peuvent être présents, le transmetteur doit être muni de la certification appropriée :
  • ATEX (Europe) or IECEx (International) : Pour une conformité globale en atmosphères explosives.
  • UL/CSA (Amérique du Nord) : Pour des évaluations de sécurité intrinsèque ou antidéflagrantes.

Conseils d'installation et d'entretien

Même le transmetteur de pression fabriqué avec la plus grande précision tombera en panne prématurément ou fournira des lectures inexactes s'il est mal installé ou négligé. Le respect de ces bonnes pratiques maximise la durée de vie et la fiabilité de vos instruments.

Techniques d'installation appropriées

1. Isoler des extrêmes : Évitez d'installer le transmetteur directement sur une tuyauterie soumise à de fortes vibrations ou à une chaleur excessive. Utiliser un tube flexible ou un montage déporté (via tube capillaire ou joint chimique) si nécessaire.
2. Assurer une bonne orientation : Consultez le manuel du fabricant. Pour les applications liquides, l'instrument doit souvent être installé sous la prise de pression pour empêcher la formation de poches d'air dans la ligne d'impulsion. Pour les applications au gaz, il doit être situé au-dessus du robinet pour permettre aux condensats de s'écouler.
3. Utiliser les Syphons pour Steam : Utilisez toujours un siphon en queue de cochon ou un siphon à serpentin lors de la mesure de la pression de la vapeur. Cela crée une barrière d'eau (condensat) qui protège le délicat diaphragme du capteur et l'électronique des températures élevées de la vapeur vive.
4. Scellez hermétiquement, mais ne serrez pas trop : Utilisez un produit d'étanchéité approprié (par exemple, du ruban PTFE ou du produit d'étanchéité pour filetage de tuyau) sur les raccords filetés. Un serrage excessif peut déformer le diaphragme ou endommager le capteur, modifiant de manière permanente le point zéro.
5. La mise à la terre est essentielle : Assurez-vous que l'émetteur et son blindage de câble sont correctement mis à la terre conformément aux instructions du fabricant et aux normes électriques afin de minimiser les interférences électromagnétiques (EMI) et le bruit sur le signal de sortie.

Étalonnage et maintenance réguliers

• Étalonnage de routine : Les transmetteurs de pression dérivent avec le temps en raison des cycles de température, des contraintes et des chocs. Établir un calendrier d'étalonnage de routine (généralement annuel ou semestriel, en fonction de la criticité). L’étalonnage consiste à comparer la lecture du transmetteur à un étalon de référence certifié.
• Vérifications du zéro et de l'étendue : Effectuer une routine zéro chèque (vérification de la lecture lorsque la pression est évacuée vers l'atmosphère) et vérification de la portée (vérification de la lecture sur toute la plage) à l'aide du communicateur HART ou de l'affichage local.
• Entretien de la ligne d'impulsion : Pour les installations à pression différentielle, les conduites d'impulsion peuvent se boucher avec des matériaux de traitement (boues, tartre, glace). Rincez périodiquement ces conduites pour garantir que la pression est transmise avec précision au capteur.

Dépannage des problèmes courants

Choisir le bon transmetteur de pression est un investissement dans la précision, la sécurité et l'efficacité de l'ensemble de votre processus. Il s’agit d’une décision qui va au-delà de la simple correspondance avec une pression nominale ; cela nécessite une révision globale de exigences d'application, facteurs de stress environnementaux et compatibilité de communication.

Points clés à retenir pour la sélection :

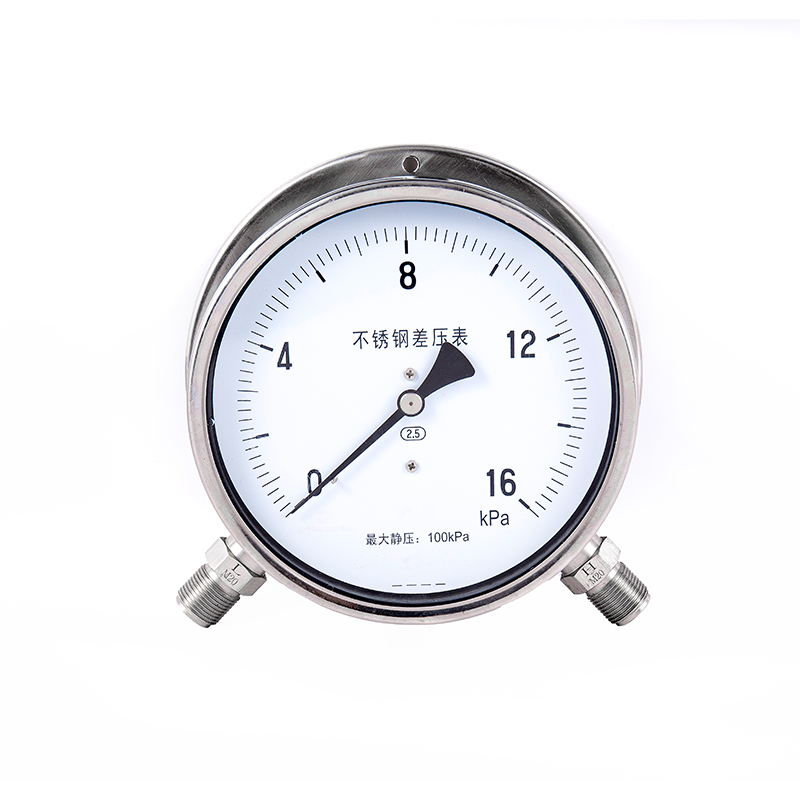

1. Définissez le type : Déterminez si vous avez besoin Jauge, absolue ou différentielle mesure.
2. Vérifier la compatibilité : Assurer le matériaux mouillés peut résister au milieu de traitement (par exemple, 316L SS, Hastelloy).
3. Performances des matchs : Sélectionnez le Précision and Temps de réponse requis pour votre boucle de contrôle spécifique.
4. Confirmer la communication : Vérifiez le Signal de sortie (4-20 mA, HART, Fieldbus) est compatible avec votre DCS/PLC.
