Quels sont les différents types de manomètres et leurs utilisations ?

Les manomètres sont des instruments de mesure essentiels utilisés pour surveiller et contrôler la pression dans les liquides et les gaz. Ils jouent un rôle essentiel en garantissant la sécurité, la stabilité des processus et les performances des équipements dans des secteurs tels que la fabrication, l'énergie, les produits pharmaceutiques, le traitement de l'eau et le CVC. La sélection du type correct de manomètre dépend de facteurs tels que la plage de pression, le fluide, les exigences de précision, les conditions environnementales et les contraintes d'installation. Comprendre les différents types de manomètres et leurs utilisations pratiques aide les opérateurs à prévenir les pannes du système, à réduire les coûts de maintenance et à se conformer aux normes de sécurité.

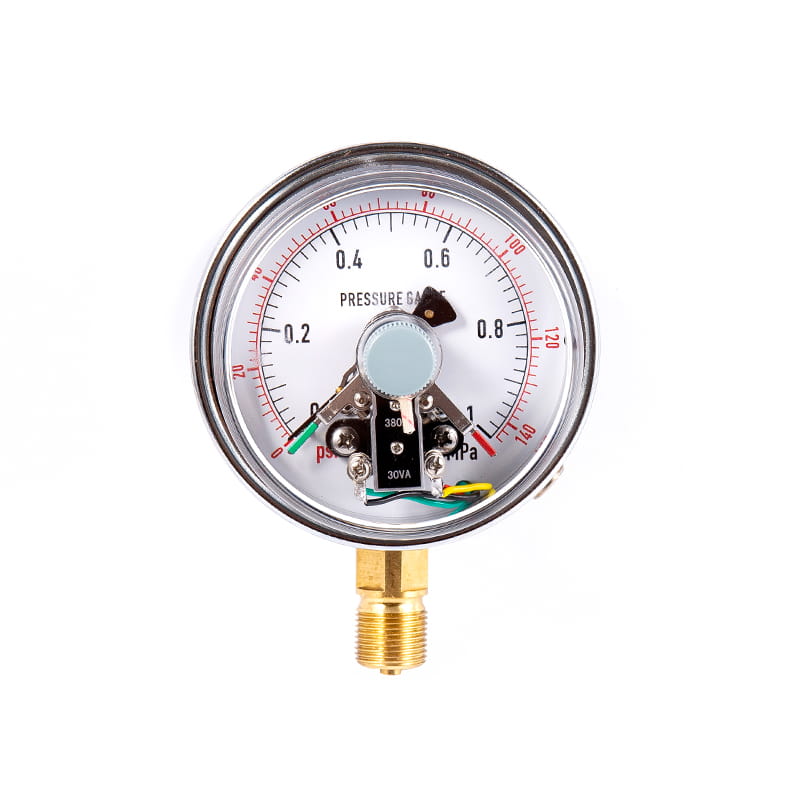

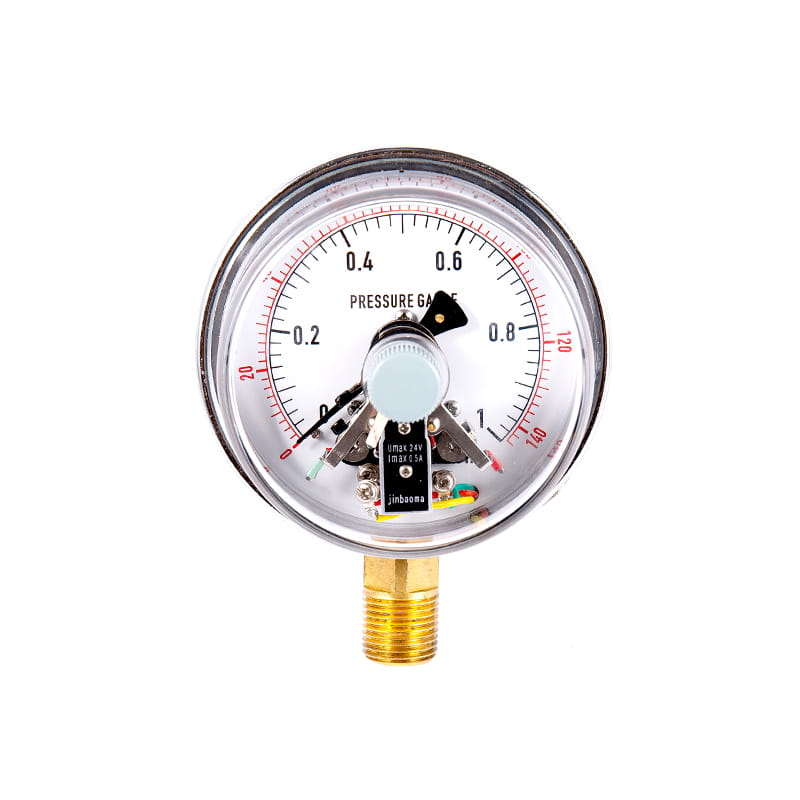

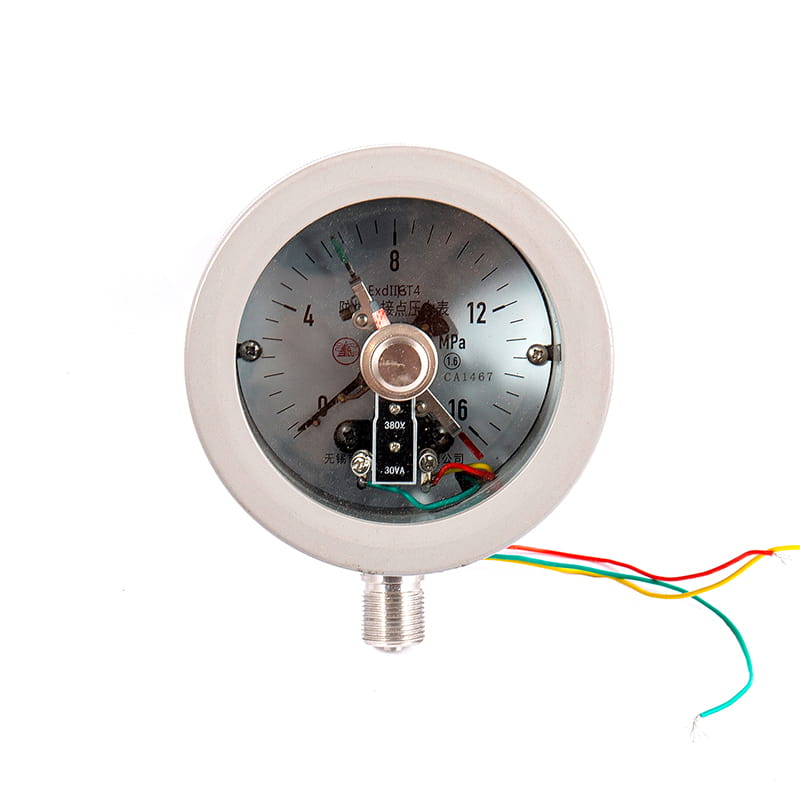

Manomètres à tube de Bourdon

Les manomètres à tube de Bourdon sont les manomètres mécaniques les plus utilisés. Ils fonctionnent à l'aide d'un tube métallique incurvé qui se redresse lorsque la pression interne augmente. Ce mouvement est transmis via une liaison à un pointeur qui affiche la pression sur un cadran. Leur conception simple les rend fiables, économiques et adaptés à un large éventail d’applications.

Applications typiques

• Systèmes hydrauliques et pneumatiques
• Compresseurs et pompes
• Chaudières et appareils à pression

Manomètres à membrane

Diaphragmee manomètres utilisez une membrane flexible qui se déforme sous la pression. Cette conception isole le mécanisme interne du fluide de traitement, ce qui rend les jauges à membrane idéales pour les fluides corrosifs, visqueux ou contaminés. Ils sont couramment utilisés lorsque la compatibilité des supports et l'hygiène sont des préoccupations majeures.

Cas d'utilisation clés

• Usines de traitement chimique
• Production d'aliments et de boissons
• Systèmes pharmaceutiques et sanitaires

Manomètres à capsules

Les manomètres à capsule sont constitués de deux minces diaphragmes ondulés scellés ensemble pour former une capsule. Ils sont conçus pour mesurer de très basses pressions, notamment les pressions de gaz. Leur haute sensibilité les rend adaptés aux applications où même de petits changements de pression doivent être détectés avec précision.

Manomètres différentiels

Les manomètres différentiels mesurent la différence entre deux points de pression. Plutôt que d'afficher la pression absolue, ils indiquent la chute de pression, ce qui est essentiel pour surveiller le débit, l'état du filtre et l'efficacité du système. Ces jauges sont largement utilisées dans les salles blanches, les systèmes CVC et les unités de filtration.

Applications courantes

• Détection de colmatage du filtre
• Mesure du débit à travers les plaques à orifices
• Surveillance de la pression des salles blanches

Manomètres numériques

Les manomètres numériques utilisent des capteurs de pression électroniques et affichent les lectures sur un écran LCD ou LED. Ils offrent une plus grande précision, une meilleure résolution et des fonctionnalités supplémentaires telles que l'enregistrement des données, le maintien des crêtes et la conversion d'unités. Les jauges numériques sont de plus en plus populaires dans les environnements industriels modernes où la précision et la traçabilité sont essentielles.

Manomètres absolus

Les manomètres absolus mesurent la pression par rapport à un vide parfait plutôt que la pression atmosphérique. Cela les rend idéaux pour les applications où les variations atmosphériques pourraient affecter la précision. Ils sont couramment utilisés dans les systèmes de vide et les processus scientifiques.

Pression manométrique vs manomètres composés

Les manomètres mesurent la pression par rapport à la pression atmosphérique ambiante et sont le type le plus courant dans les systèmes industriels. Les manomètres composés, quant à eux, peuvent mesurer à la fois la pression positive et le vide, ce qui les rend adaptés aux systèmes fonctionnant sur une large plage de pression.

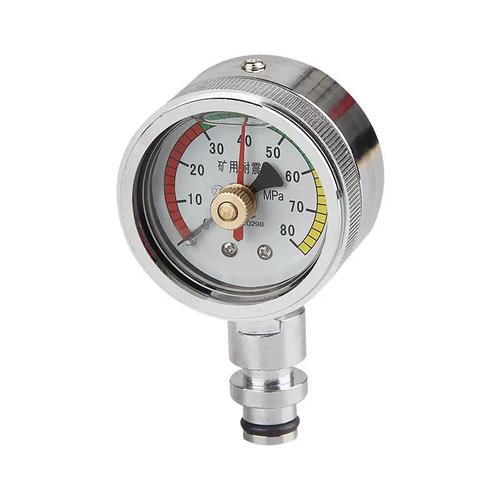

Manomètres remplis

Les manomètres remplis contiennent un liquide, généralement de la glycérine ou de l'huile de silicone, à l'intérieur du boîtier. Le remplissage amortit les vibrations, réduit le flottement du pointeur et prolonge la durée de vie. Ces jauges sont particulièrement utiles dans les environnements soumis à une pression pulsée ou à des vibrations mécaniques.

Manomètres sanitaires

Les manomètres sanitaires sont conçus pour répondre à des normes d’hygiène strictes. Ils présentent des surfaces lisses, une construction en acier inoxydable et des conceptions faciles à nettoyer. Ces jauges sont essentielles dans les industries où le contrôle de la contamination est essentiel.

Comparaison des types de manomètres courants

Choisir le bon manomètre pour votre application

La sélection du manomètre approprié nécessite d'évaluer la pression de fonctionnement, la compatibilité des fluides, les conditions environnementales, la classe de précision et la méthode d'installation. Une spécification excessive augmente les coûts, tandis qu'une spécification insuffisante peut compromettre la sécurité. Comprendre le fonctionnement de chaque type de manomètre permet aux ingénieurs et aux opérateurs d'adapter précisément l'instrument aux exigences du système.

Conclusion

Les manomètres se présentent sous de nombreuses formes, chacune étant conçue pour répondre à des défis de mesure spécifiques. Des jauges à tube de Bourdon robustes aux modèles numériques de haute précision et aux conceptions de membranes spécialisées, chaque type a un rôle clair. En comprenant les différents types de manomètres et leurs utilisations, les utilisateurs peuvent garantir une surveillance fiable de la pression, une efficacité améliorée du système et une sécurité opérationnelle à long terme.
