1. Introduction aux manomètres

1.1 Qu'est-ce qu'un manomètre ?

Un manomètre est un appareil utilisé pour mesurer la fouce exercée par un fluide (gaz ou liquide) dans un système. Il fournit une indication visuelle ou numérique des niveaux de pression, aidant les opérateurs à maintenir un fonctionnement sûr et efficace dans diverses applications industrielles, commerciales et résidentielles. Les manomètres sont des outils fondamentaux dans les domaines de l'ingénierie, de la fabrication, du CVC, des systèmes automobiles, des dispositifs médicaux et dans de nombreux autres domaines où la surveillance de la pression est essentielle.

La plupart des manomètres mesurent la pression par rappout à la pression atmosphérique (appelée pression relative ), bien que de nombreux instruments spécialisés mesurent également la pression absolue ou différentielle. Qu'ils soient mécaniques ou électroniques, les manomètres jouent un rôle essentiel pour garantir les performances, la sécurité et la conformité des équipements aux normes de l'industrie.

1.2 Pourquoi les manomètres sont-ils importants ?

Les manomètres sont indispensables pour plusieurs raisons importantes :

• Unssurance de sécurité : De nombreux systèmes industriels fonctionnent sous haute pression. Une mesure précise de la pression aide à prévenir les pannes d’équipement, les fuites et les accidents catastrophiques.

• Optimisation des performances : Des niveaux de pression appropriés garantissent le fonctionnement efficace des pompes, des compresseurs, des chaudières et des systèmes hydrauliques.

• Conformité réglementaire : De nombreuses industries, telles que le pétrole et le gaz, la transformation chimique et les produits pharmaceutiques, nécessitent une surveillance documentée de la pression pour la sécurité et le contrôle qualité.

• Dépannage : Unbnormal pressure readings help identify issues such as blockages, leaks, malfunctioning valves, or system inefficiencies.

• Réduction des coûts : La surveillance et le maintien d'une pression correcte réduisent l'usure de l'équipement et la consommation d'énergie.

Sans mesure fiable de la pression, les opérations industrielles seraient beaucoup moins prévisibles et nettement plus dangereuses.

1.3 Bref historique de la mesure de pression

L’évolution de la mesure de pression s’étend sur plus de trois siècles :

• Débuts du 17ème siècle : L'étude de la pression a commencé avec des pionniers comme Évangéliste Torricelli , qui a inventé le premier baromètre à mercure en 1643. Cela a jeté les bases de la compréhension de la pression atmosphérique.

• Innovation du tube de Bourdon (1849) : ingénieur français Eugène Bourdon introduit le manomètre à tube de Bourdon, un dispositif mécanique encore largement utilisé aujourd'hui. Sa conception simple et robuste a transformé les industries en fournissant une mesure de pression précise et abordable.

• Révolution industrielle : Uns steam engines, boilers, and heavy machinery became widespread, pressure gauges became essential for safe operation.

• Unvancées du 20e siècle : Les capteurs électroniques, les transducteurs de pression et les jauges numériques ont apporté une précision et une capacité de données sans précédent.

• Ère moderne : La mesure de pression actuelle comprend des capteurs sans fil, des jauges intelligentes compatibles IoT et des instruments numériques ultra-précis utilisés dans l’aérospatiale, l’énergie et la fabrication avancée.

2.Types de manomètres

Les manomètres existent dans de nombreux modèles pour s'adapter à différentes plages de pression, types de fluides et conditions environnementales. Ils se répartissent généralement en trois grandes catégories : mécanique , électronique , et spécialité manomètres. Comprendre ces types aide les utilisateurs à sélectionner la jauge adaptée à leur application spécifique.

---

2.1 Manomètres mécaniques

Les manomètres mécaniques sont les plus utilisés et reposent sur des éléments élastiques qui se déforment sous la pression. Leur simplicité, leur durabilité et leur indépendance électrique les rendent idéaux pour les environnements industriels.

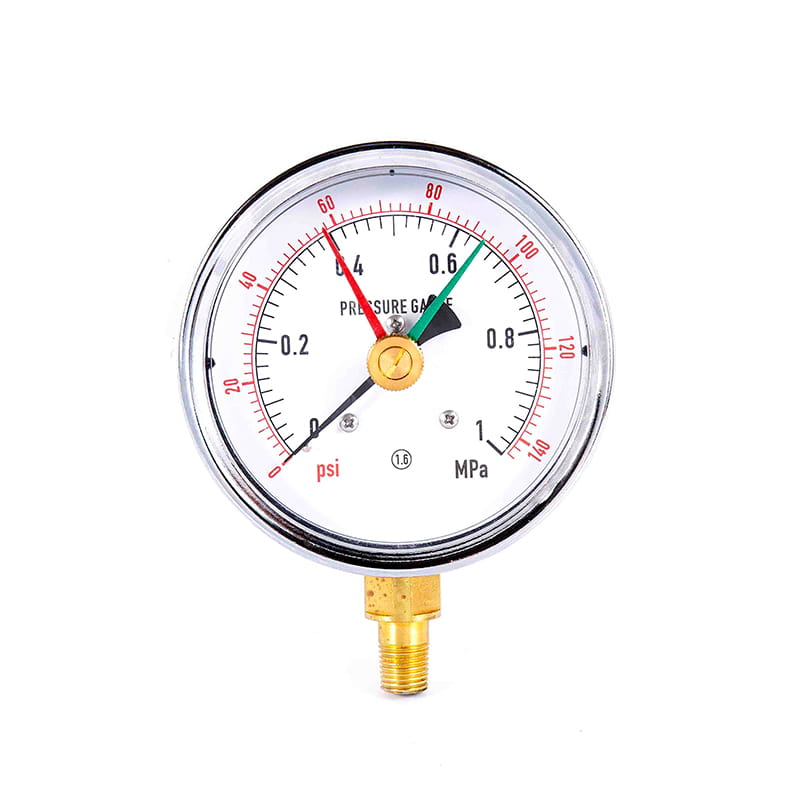

2.1.1 Jauges à tube de Bourdon

Le Tube de Bourdon est la conception de manomètre mécanique la plus courante. Il se compose d’un tube métallique creux et courbé qui se redresse lorsque la pression y pénètre. Le mouvement est transféré à un pointeur sur le cadran de la jauge.

Tube Bourdon de type C

• Le most standard design.

• Forme de tube semi-circulaire.

• Convient aux pressions moyennes à élevées.

• Utilisé dans le pétrole et le gaz, les systèmes hydrauliques et les machines industrielles générales.

Tube de Bourdon en spirale

• Fabriqué à partir de tubes enroulés en forme de spirale.

• Unllows greater travel of the free end of the tube, improving sensitivity.

• Utilisé pour les instruments industriels de plus grande précision.

Tube de Bourdon hélicoïdal

• Un metal tube wound into a helix shape.

• Offre la capacité de déplacement la plus élevée parmi les modèles Bourdon.

• Idéal pour les applications haute pression et les mesures de précision.

2.1.2 Jauges à membrane

Les manomètres à membrane utilisent un membrane souple qui dévie lorsqu'il est exposé à la pression. Ils sont idéaux pour :

• Mesure des plages de basse pression

• Médias corrosifs

• Fluides visqueux ou contaminés

Les applications courantes incluent la transformation des aliments, les produits pharmaceutiques et les usines chimiques.

2.1.3 Jauges à soufflet

Les jauges à soufflet se composent d'un élément cylindrique ondulé qui se dilate ou se contracte sous la pression.

• Convient aux pressions faibles à modérées

• Offre une excellente sensibilité

• Souvent utilisé dans les systèmes CVC, les régulateurs de gaz et les équipements de laboratoire

---

2.2 Manomètres électroniques

Les manomètres électroniques convertissent la pression en signal électrique à l'aide de capteurs tels que des éléments piézoélectriques, à jauge de contrainte ou capacitifs.

2.2.1 Transducteurs de pression

Un transducteur de pression produit une sortie électrique (millivolt, volt ou mA) proportionnelle à la pression.

• Utilisé pour l'acquisition de données

• Indispensable pour l’automatisation et la surveillance à distance

• Courant dans les systèmes d'essais aérospatiaux, automobiles et de contrôle industriel

2.2.2 Transmetteurs de pression

Les émetteurs sont des transducteurs avancés qui incluent le conditionnement du signal et fournissent des sorties standardisées telles que 4 à 20 mA .

• Conçu pour les environnements industriels difficiles

• Utilisé dans les usines de pétrole et de gaz, de traitement chimique et de traitement de l’eau

• Offre une grande précision et une stabilité à long terme

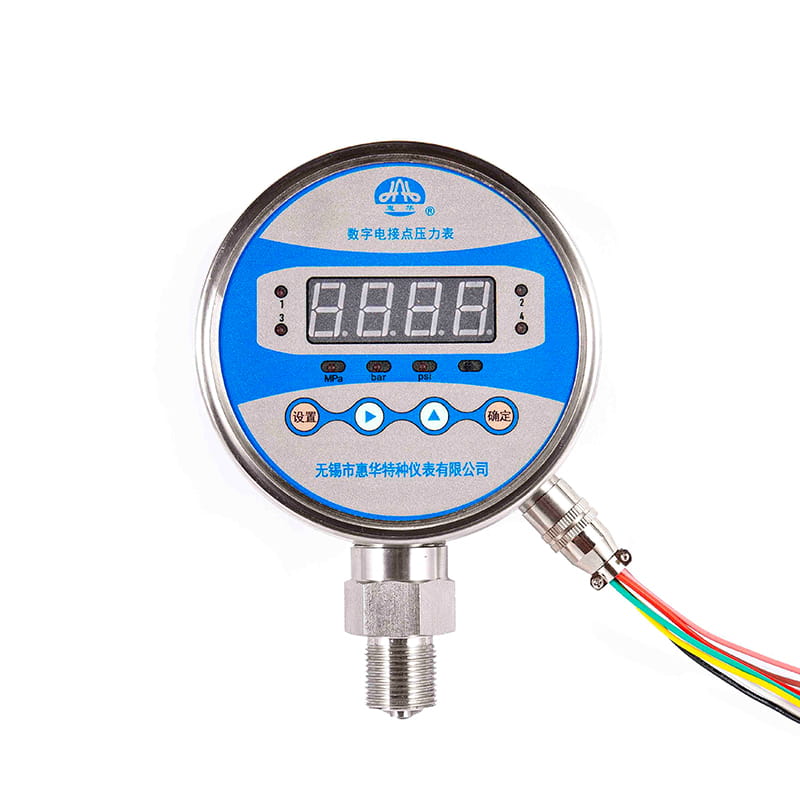

2.2.3 Manomètres numériques

Les jauges numériques comportent des capteurs électroniques associés à un affichage numérique.

• Des chiffres faciles à lire remplaçant les cadrans analogiques

• Inclut souvent des fonctionnalités telles que l'enregistrement des données, la capture des pics ou la connectivité sans fil

• Idéal pour l'étalonnage sur le terrain, les tests et les applications portables

---

2.3 Manomètres spécialisés

Lese gauges are designed for unique measurement conditions.

2.3.1 Manomètres différentiels

Les jauges différentielles mesurent la différence de pression entre deux points.
Unpplications:

• Surveillance des filtres

• Mesure de débit

• Équilibrage de pression pour salles blanches et CVC

2.3.2 Manomètres absolus

Unbsolute gauges reference pressure against a vide parfait .
Utilisé pour :

• Recherche scientifique

• Unerospace testing

• Processus industriels de haute précision

2.3.3 Jauges à vide

Les manomètres à vide mesurent la pression en dessous des niveaux atmosphériques. Les types incluent :

• Vacuomètres mécaniques

• Lermal conductivity gauges

• Jauges d'ionisation

Couramment utilisé dans les systèmes de laboratoire, les pompes à vide, la fabrication de semi-conducteurs et la réfrigération.

3.Comment fonctionnent les manomètres

Comprendre le fonctionnement des manomètres aide les utilisateurs à choisir le bon type et garantit une installation et un entretien appropriés. Bien que les conceptions varient, tous les manomètres fonctionnent en convertissant la force exercée par un fluide en une valeur lisible.

---

3.1 Principe de fonctionnement des jauges mécaniques

Les manomètres mécaniques reposent sur déformation élastique . Lorsqu’une pression est appliquée sur un élément interne, celui-ci change de forme. Ce mouvement se traduit par le pointeur ou l’indicateur de la jauge.

Les éléments mécaniques clés comprennent :

Mécanisme du tube de Bourdon

• Un curved, hollow metal tube receives internal pressure.

• Uns pressure increases, the tube straightens slightly.

• Le resulting motion is amplified by gears and levers, moving the dial pointer.

• Idéal pour les pressions moyennes à élevées et pour un usage industriel général.

Fonctionnement du diaphragme

• Un thin, circular metal membrane deflects under pressure.

• La déviation s’amplifie via une liaison mécanique.

• Convient aux mesures à basse pression et aux fluides corrosifs ou visqueux.

Fonction soufflet

• Un series of concentric metal folds expand or contract with pressure changes.

• Offre une excellente sensibilité et précision.

• Utilisé en CVC, en régulation de gaz et en mesure de basse pression.

Les jauges mécaniques sont appréciées pour leur simplicité, leur durabilité et leur indépendance par rapport à l’énergie électrique, ce qui les rend indispensables dans les industries lourdes.

---

3.2 Principe de fonctionnement des jauges électroniques

Les manomètres électroniques s'appuient sur capteurs sensibles à la pression qui convertissent la force mécanique en signal électrique.

Technologies de capteurs courantes :

Capteurs à jauge de contrainte

• La pression déforme un diaphragme métallique.

• Les jauges de contrainte détectent la déformation comme un changement de résistance électrique.

• Haute précision et excellente stabilité à long terme.

Capteurs piézoélectriques

• La pression appliquée aux cristaux piézoélectriques génère une charge électrique.

• Très réactif, adapté à la pression dynamique ou pulsée.

Capteurs capacitifs

• La pression modifie la distance entre deux plaques de condensateur.

• Idéal pour les applications basse pression avec une sensibilité élevée.

Traitement du signal

Les jauges électroniques convertissent la sortie du capteur en signaux électriques numériques ou analogiques :

• Signaux millivolts (mV)

• Sorties de tension (0 à 5 V, 0 à 10 V)

• Boucles de courant (4–20 mA)

Lese signals may feed data loggers, control systems, or display modules. Digital pressure gauges integrate this functionality into a single compact unit, offering precise, easily readable measurements.

---

3.3 Comprendre les unités de pression (PSI, Barre, kPa, etc.)

La pression peut être mesurée à l’aide de plusieurs unités communes, et leur compréhension garantit une interprétation précise.

Unités de pression populaires :

• PSI (livres par pouce carré)
  Le plus courant aux États-Unis. Utilisé dans les systèmes automobiles, CVC et industriels.

• Bar
  Largement utilisé en Europe et dans les industries internationales.
  1 bar ≈ pression atmosphérique au niveau de la mer (14,5 psi).

• kPa (Kilopascal)
  Unité métrique standard pour la pression.
  Souvent utilisé dans les applications scientifiques et techniques.

• MPa (Mégapascal)
  Commun dans les systèmes hydrauliques à haute pression.

• poHg / mmHg
  Utilisé pour la mesure du vide et de la pression barométrique.

• Torr
  Unité scientifique spécialisée (1 Torr ≈ 1 mmHg).

Pression manométrique vs pression absolue :

• Pression manométrique (PSIG)
  Mesure la pression par rapport à la pression atmosphérique.
  La plupart des manomètres industriels l'utilisent.

• Unbsolute Pressure (PSIA)
  Mesure la pression par rapport au vide.
  Requis pour les processus de haute précision tels que les travaux aérospatiaux ou scientifiques.

Comprendre le fonctionnement des jauges et les différences entre les unités de pression garantit une sélection, une installation et un dépannage précis dans les environnements industriels et commerciaux.

4.Applications des manomètres

Les manomètres sont des outils essentiels dans de nombreux secteurs. Leur capacité à surveiller et contrôler la pression des fluides les rend essentiels à la sécurité, à l’optimisation des performances, à la conformité environnementale et à la protection des équipements. Vous trouverez ci-dessous les principaux secteurs dans lesquels les manomètres jouent un rôle essentiel.

---

4.1 Applications industrielles

4.1.1 Industrie pétrolière et gazière

Dans le secteur pétrolier et gazier, les manomètres aident à gérer les conditions de pression extrêmes lors du forage, de l'extraction et du raffinage.
Les utilisations typiques incluent :

• Surveillance de la pression en tête de puits

• Assurer la sécurité des canalisations et des compresseurs

• Mesure de la pression dans les processus de séparation et de raffinage

• Détecter les fuites et prévenir les éruptions

Les jauges mécaniques à tube de Bourdon et les transmetteurs électroniques robustes sont couramment utilisés en raison de leur durabilité dans les environnements difficiles.

4.1.2 Traitement chimique

Les usines chimiques nécessitent un contrôle précis de la pression pour maintenir l’efficacité de la réaction et éviter les conditions dangereuses.
Unpplications include:

• Surveillance de la pression du réacteur

• Gestion des systèmes de liquides et de gaz corrosifs

• Protection des pompes, des échangeurs de chaleur et des lignes de traitement

Les jauges à membrane et à joint chimique sont largement utilisées car elles résistent aux fluides corrosifs et visqueux.

4.1.3 Traitement de l'eau et des eaux usées

Dans les installations de traitement de l'eau, les manomètres contribuent à garantir des performances constantes du système et le respect des réglementations environnementales.
Applications clés :

• Surveillance de l'entrée et de la sortie de la pompe

• Contrôles de pression différentielle du système de filtration

• Régulation de pression dans les canalisations

• Surveillance des systèmes d'aération et de dosage de produits chimiques

Les manomètres différentiels sont particulièrement utiles pour surveiller les performances des filtres.

---

4.2 Systèmes CVC

Les systèmes de chauffage, de ventilation et de climatisation s'appuient sur des manomètres pour garantir un débit d'air, une charge de réfrigérant et un équilibre du système appropriés.
Utilisations courantes :

• Mesurer la pression du réfrigérant dans les systèmes de refroidissement

• Surveillance de la pression de la chaudière

• Vérification des systèmes d'eau glacée et de vapeur

• Équilibrer la pression de l’air d’une salle blanche ou d’un hôpital

Les professionnels du CVC utilisent fréquemment des manomètres numériques pour leur précision et leur commodité lors des diagnostics sur site.

---

4.3 Industrie automobile

La mesure de la pression est essentielle pour la sécurité, les performances et l’efficacité des véhicules.
Unutomotive applications include:

• Surveillance de la pression des pneus

• Mesure de pression d'huile

• Test de pression du système d'injection de carburant

• Surveillance de la pression de suralimentation du turbocompresseur

• Diagnostic du système de freinage

Les jauges numériques et mécaniques jouent toutes deux un rôle important dans les garages, les installations de fabrication et les systèmes embarqués des véhicules.

---

4.4 Équipement médical

Les dispositifs médicaux dépendent fortement d’une mesure précise de la pression pour garantir la sécurité des patients et un traitement précis.
Les exemples incluent :

• Régulateurs d'oxygène

• Unnesthesia machines

• Ventilateurs

• Tensiomètres

• Autoclaves de stérilisation

Lese applications demand high accuracy, strict calibration, and reliable performance under varying conditions.

5. Sélection du bon manomètre

Choisir le bon manomètre est essentiel pour la précision, la sécurité et les performances à long terme. Une jauge mal sélectionnée peut entraîner des lectures incorrectes, une panne d'équipement ou des conditions de fonctionnement dangereuses. Les facteurs suivants vous aident à sélectionner le manomètre idéal pour votre application.

---

5.1 Plage de pression

La sélection de la bonne plage de pression est l’une des étapes les plus importantes.

Meilleures pratiques :

• Choisissez une jauge où le la pression de fonctionnement normale se situe entre 25 % et 75 % de la gamme à grande échelle.

• Unvoid selecting a gauge that will operate near its maximum capacity to prevent mechanical fatigue.

• Pour les charges pulsées ou de choc, sélectionnez une jauge avec un plage de pression plus élevée ou un équipé d'un étui rempli de liquide pour amortir les vibrations.

Pourquoi c'est important :

Faire fonctionner une jauge près de sa limite réduit la durée de vie, augmente l'usure et réduit la précision.

---

5.2 Précision

La précision de la jauge détermine à quel point une mesure est proche de la pression réelle.

Niveaux de précision courants :

• ±0,1 % à ±0,25 % — Jauges numériques ou de laboratoire de haute précision

• ±0,5 % à ±1 % — Jauges de qualité industrielle

• ±2% à ±3% — Jauges à usage général

Exemples d'utilisation :

• Laboratoires d'étalonnage nécessitent des jauges numériques ou des jauges de test de haute précision.

• Applications industrielles générales utilisez souvent des jauges mécaniques de précision de ± 1 %.

• CVC et automobile utilisez généralement une précision de ±2 % à ±3 %.

Aperçu clé :

Une plus grande précision signifie généralement un coût plus élevé, alors choisissez en fonction des besoins de l'application, pas plus que nécessaire.

---

5.3 Compatibilité des médias

Le fluid (gas or liquid) being measured plays a major role in gauge selection.

Les considérations incluent :

• Médias corrosifs → Utiliser des pièces internes en acier inoxydable ou des séparateurs à membrane

• Fluides visqueux ou contaminés → Choisissez des jauges à membrane ou à joint chimique

• Service d'oxygène → La jauge doit être nettoyée pour l'utilisation de l'oxygène

• Médias à haute température → Peut nécessiter des éléments de refroidissement ou des systèmes capillaires

Pourquoi c'est important :

Une compatibilité incorrecte des matériaux peut entraîner de la corrosion, une rupture de la membrane ou des lectures inexactes.

---

5.4 Conditions environnementales

Le surrounding environment can significantly influence gauge performance and lifespan.

Facteurs environnementaux clés :

• Température : Les températures élevées ou basses affectent la précision ; choisissez des jauges à compensation de température si nécessaire.

• Vibrations : Les jauges remplies de liquide réduisent les vibrations du pointeur et prolongent la durée de vie.

• Humidité ou produits chimiques : Utilisez des jauges hermétiquement fermées ou classées IP.

• Exposition extérieure : Choisissez des modèles résistants aux UV, en acier inoxydable ou aux intempéries.

Situations particulières :

• Les zones dangereuses peuvent nécessiter UnTEX-certified or intrinsèquement sûr jauges.

• Les environnements marins bénéficient de matériaux résistants à la corrosion.

---

5.5 Taille de la jauge et type de connexion

Un dimensionnement approprié et une connexion appropriée garantissent une visibilité facile et une installation correcte.

Taille du cadran :

Tailles typiques : 1,5", 2", 2,5", 4", 6"

• Les cadrans plus grands offrent une meilleure lisibilité, pasamment dans les environnements industriels.

• Les cadrans plus petits conviennent aux espaces restreints ou aux équipements portables.

Types de connexion :

• NPT (filetage national des tuyaux) — Courant dans les applications industrielles américaines

• BSP (tuyau standard britannique) — Commun en Europe et en Asie

• Connexions à brides — Utilisé pour les systèmes de grande taille ou à haute pression

Styles de montage :

• Montage inférieur

• Montage arrière

• Montage sur panneau

La sélection de la bonne connexion garantit une installation sans fuite et une fiabilité à long terme.

---

La sélection du bon manomètre nécessite un examen attentif de la plage de pression, de la précision, de la compatibilité des fluides, des conditions environnementales et de la conception physique. Une sélection appropriée garantit la sécurité, les performances et la rentabilité tout au long de la durée de vie de la jauge.

6.Installation des manomètres

Une installation correcte est essentielle pour garantir des lectures précises, prolonger la durée de vie de la jauge et maintenir la sécurité du système. Même les jauges de haute qualité de marques comme WIKA, Ashcroft ou Dwyer peuvent fournir des résultats peu fiables si elles sont mal installées. Cette section couvre la préparation, un guide d'installation étape par étape et les erreurs courantes à éviter.

---

6.1 Préparation et mesures de sécurité

Avant d'installer un manomètre, une bonne préparation est cruciale.

La sécurité avant tout :

• Unlways dépressuriser le système avant l'installation.

• Porter approprié EPI comme des gants, des lunettes et des vêtements de protection.

• Vérifiez que la jauge plage de pression , les matériaux et la taille conviennent à l'application.

• Assurez-vous que le fluide de traitement est compatible avec les pièces en contact avec le fluide de la jauge (par exemple, acier inoxydable, laiton, joints à membrane).

• Inspectez tous les filetages, adaptateurs et raccords pour déceler tout dommage.

Outils et matériels nécessaires :

• Clés (à fourche ou réglables)

• Produit d'étanchéité pour filetage ou ruban PTFE

• Matériel de montage (si vous utilisez un montage sur panneau ou sur support)

• Certificat d'étalonnage (pour tester avant utilisation, si nécessaire)

Une préparation appropriée évite les fuites, les dommages et les lectures incorrectes après l'installation.

---

6.2 Guide d'installation étape par étape

Suivez ces étapes pour une installation sûre et efficace du manomètre.

Étape 1 : Vérifiez l'emplacement d'installation

Choisissez un point de montage visible, accessible et exempt de vibrations excessives.

• Pour les environnements vibrants (ex. pompes, compresseurs), utilisez un amortisseur ou choisissez un jauge remplie de liquide .

• Pour les conduites à haute température, installez éléments de refroidissement or tubes capillaires .

Étape 2 : Appliquer correctement le scellant

Utilisez du ruban PTFE ou du produit d'étanchéité pour filetage pour éviter les fuites.

• Enroulez le ruban dans le sens des aiguilles d'une montre sur les filetages mâles uniquement.

• Unvoid getting sealant inside the gauge connection to prevent obstruction.

Étape 3 : Montez soigneusement la jauge

Vissez la jauge dans son raccord à la main pour éviter tout filetage croisé.

• Utilisez une clé sur le méplats de clé , pas sur le boîtier de la jauge.

• Serrez fermement mais évitez de trop serrer pour éviter d'endommager le filetage ou le boîtier.

Étape 4 : Mettez le système sous pression lentement

Une fois installé, introduisez progressivement la pression dans le système.

• Surveillez le pointeur de la jauge ou l’affichage numérique pour vérifier la stabilité.

• Vérifiez les fuites autour du point de connexion à l’aide d’un test au savon si nécessaire.

Étape 5 : Vérifier la précision et la stabilité

Unfter installation, compare readings with a reference gauge or known pressure source.

• Pour les applications critiques, effectuez un vérification de l'étalonnage de base .

Une installation correcte garantit une fiabilité à long terme et des performances précises.

---

6.3 Erreurs d'installation courantes à éviter

Même de petites erreurs lors de l'installation peuvent entraîner des lectures inexactes ou une défaillance de la jauge. Évitez les pièges suivants :

1. Trop serrer la jauge

Un couple excessif peut déformer les filetages, fissurer la douille de jauge ou endommager le mécanisme interne.

2. Installation de la jauge dans des zones à fortes vibrations sans protection

Unlways use snubbers, dampeners, or liquid-filled gauges when dealing with pulsation or vibration.

3. Exposer la jauge à une chaleur excessive

Les lignes de traitement à haute température peuvent détruire les composants internes des jauges. Utilisez des adaptateurs de refroidissement ou des siphons.

4. Utiliser des produits d'étanchéité inappropriés

Les produits d'étanchéité chimiques non conçus pour le fluide peuvent provoquer une contamination ou bloquer l'élément de détection.

5. Montage de la jauge dans la mauvaise orientation

Les jauges doivent être installées verticalement, sauf indication contraire.

6. Ignorer les exigences de compatibilité

L'incompatibilité des fluides peut entraîner de la corrosion, une rupture de la membrane et une défaillance soudaine de la jauge.

7. Installation du manomètre sans dispositifs de décompression

Dans les systèmes à haute pression, des soupapes de décharge doivent être installées pour protéger la jauge des pics soudains.

7. Calibrage des manomètres

L'étalonnage est essentiel pour garantir qu'un manomètre mesure avec précision tout au long de sa durée de vie. Au fil du temps, l'usure mécanique, les changements de température, les vibrations et les facteurs environnementaux font que les jauges s'écartent de leur précision d'origine. Un étalonnage régulier garantit des performances fiables, la sécurité et la conformité aux normes de l'industrie.

---

7.1 Pourquoi l'étalonnage est important

L’étalonnage vérifie et ajuste la lecture d’un manomètre pour qu’elle corresponde à une norme de pression connue et certifiée. Il garantit la précision et la fiabilité de l’instrument.

Principales raisons de l'étalonnage :

• Unccuracy Assurance: Empêche les fausses lectures pouvant entraîner des dommages à l'équipement ou des niveaux de pression dangereux.

• Conformité réglementaire : Les secteurs tels que le pétrole et le gaz, les produits pharmaceutiques et le traitement chimique nécessitent des procédures d'étalonnage documentées.

• Sécurité : Des lectures de pression incorrectes peuvent provoquer des pannes du système, des fuites ou des explosions.

• Efficacité des processus : Un étalonnage approprié maintient des performances constantes et réduit les temps d’arrêt.

• Contrôle qualité : Critique dans les environnements de précision tels que les tests en laboratoire, les dispositifs médicaux ou la fabrication.

Si une jauge n'est pas calibrée régulièrement, même une dérive mineure peut compromettre les opérations et la sécurité.

---

7.2 Méthodes d'étalonnage

L'étalonnage des manomètres utilise généralement des instruments de référence très précis et traçables. Deux des outils d'étalonnage les plus utilisés sont le testeur de poids mort et le comparateur de pression .

---

7.2.1 Balance à poids mort

Le testeur de poids mort est considérée comme la méthode la plus précise pour étalonner les manomètres et est souvent utilisée comme étalon primaire.

Comment ça marche :

• Des masses (poids) connues sont placées sur un piston.

• Le weights generate a precise pressure proportional to force/area.

• Le generated pressure is applied to the gauge under test.

• Le gauge reading is compared to the known reference pressure.

Undvantages:

• Précision extrêmement élevée (±0,015 % ou mieux)

• Largement utilisé pour l'étalonnage en laboratoire et de haute précision

• Fournit une référence de pression stable et reproductible

Idéal pour :

• Laboratoires d'étalonnage

• Applications industrielles de haute précision

• Fabricants de jauges

---

7.2.2 Comparateur de pression

Un comparateur de pression est plus pratique pour l’étalonnage sur le terrain et en atelier.

Comment ça marche :

• Le comparator pressurizes a closed system containing both the test gauge and a highly accurate reference gauge (often a digital pressure gauge or pressure calibrator).

• Le readings are compared at several pressure points.

Undvantages:

• Plus rapide et plus simple qu'un testeur à poids mort

• Convient pour l'étalonnage sur site

• Compatible avec une large gamme de jauges

Idéal pour :

• Installations industrielles

• Services de maintenance

• Entreprises de services CVC et mécaniques

---

7.3 Fréquence d'étalonnage

Le recommended calibration interval depends on several factors, including application, industry standards, and gauge usage conditions.

Lignes directrices générales :

• Utilisation industrielle typique : Calibrer annuellement

• Systèmes à hautes vibrations ou pulsations : Chaque 3 à 6 mois

• Applications critiques (médicale, aérospatiale, chimique) : Chaque 3 mois ou selon les exigences réglementaires

• Nouvelles jauges : Vérifier l'étalonnage avant la première utilisation

• Unfter any mechanical shock: Calibrer immediately

Facteurs affectant l'intervalle d'étalonnage :

• Conditions environnementales (température, vibrations, humidité)

• Pression de service par rapport à la plage de jauge

• Fréquence des cycles de pression

• Corrosivité des médias

• Qualité de la jauge et spécifications du fabricant

Meilleure pratique :

Tenez un journal d'étalonnage indiquant les dates, les résultats, les ajustements et les détails du technicien pour suivre les performances de la jauge au fil du temps.

---

Un étalonnage régulier est essentiel pour maintenir la précision, garantir la sécurité et prolonger la durée de vie de vos manomètres. Qu'il s'agisse de méthodes standard de laboratoire telles que des testeurs à poids mort ou d'outils de terrain pratiques tels que des comparateurs de pression, l'établissement d'un programme d'étalonnage structuré garantit une mesure de pression fiable et cohérente.

8. Entretien des manomètres

Un entretien approprié garantit que les manomètres restent précis, sûrs et fiables tout au long de leur durée de vie. Même les jauges de la plus haute qualité de marques comme WIKA, Ashcroft, Dwyer, Winters ou Weiss peuvent se détériorer si elles ne sont pas correctement inspectées et entretenues. Cette section couvre l'inspection de routine, le nettoyage et le dépannage des problèmes courants.

---

8.1 Inspection régulière

Une inspection de routine est essentielle pour identifier les premiers signes d’usure, de dommage ou de dysfonctionnement.

Liste de contrôle d'inspection :

• Vérifiez le comportement du pointeur :
  Assurez-vous qu'il revient à zéro lorsqu'il est dépressurisé et qu'il se déplace en douceur sans coller.

• Inspectez le cadran et l’objectif :
  Recherchez de la condensation, des fissures, une décoloration ou des cadrans desserrés.

• Examinez le tube de Bourdon ou le diaphragme (si visible) :
  Les signes de déformation indiquent des dommages causés par une surpression ou des pulsations.

• Vérifiez le boîtier pour détecter toute corrosion ou fuite :
  Particulièrement important dans les environnements chimiques, extérieurs ou marins.

• Vérifier les connexions de pression :
  Assurez-vous qu’il n’y a pas de fuites, de filetages dénudés ou de raccords desserrés.

• Recherchez des vibrations ou des pulsations :
  Des mouvements répétés peuvent provoquer une instabilité du pointeur, une perte de précision et de la fatigue.

Fréquence d'inspection recommandée :

• Applications industrielles : Mensuel

• Applications de haute précision ou dangereuses : Hebdomadaire

• Usage général/CVC/automobile : Chaque 3–6 months

---

8.2 Procédures de nettoyage

Les contaminants tels que la saleté, l’huile, l’humidité ou les résidus chimiques peuvent avoir un impact sur les performances d’une jauge. Un nettoyage adéquat permet aux jauges de fonctionner correctement et prolonge leur durée de vie.

Étapes de nettoyage :

1. Nettoyage des surfaces externes

• Essuyez le boîtier de la jauge et la lentille avec un chiffon doux.

• Utilisez du savon doux ou des nettoyants à base d’alcool – évitez les produits chimiques abrasifs.

2. Nettoyage du port de connexion

• Retirez les débris ou les accumulations du raccordement au processus.

• Pour les supports collants ou visqueux, rincer avec un liquide de nettoyage compatible.

• N'utilisez jamais d'outils tranchants qui pourraient rayer ou déformer la connexion.

3. Nettoyage interne (le cas échéant)

• Effectué uniquement sur des jauges conçues pour l'entretien ou avec des membranes amovibles.

• Faire not jauges ouvertes scellées ou remplies de liquide, car cela annule la plupart des garanties.

4. Manipulez soigneusement les jauges remplies de liquide

• Si le liquide de remplissage (généralement de la glycérine ou du silicone) devient trouble ou fuit, la jauge devra peut-être être remplie ou remplacée.

Sécurité du nettoyage :

• Unlways depressurize the system before starting.

• Confirmer la compatibilité chimique des agents de nettoyage avec les matériaux des jauges.

---

8.3 Dépannage des problèmes courants

Les manomètres peuvent rencontrer toute une série de problèmes de fonctionnement. Vous trouverez ci-dessous les symptômes courants, leurs causes probables et les solutions recommandées.

---

Problème 1 : La lecture de la jauge est inexacte

Causes possibles :

• Dérive d'étalonnage

• Dommages mécaniques (fatigue du tube de bourdon, usure de la membrane)

• Exposition à des températures extrêmes

• Vibration ou pulsation

• Événements de surpression

Solutions :

• Calibrer the gauge

• Installez un amortisseur ou un restricteur

• Remplacer les composants internes endommagés

• Utilisez un manomètre avec une plage de pression plus élevée

• Déplacer ou isoler la jauge des sources de chaleur

---

Problème 2 : Le pointeur reste bloqué ou hésite

Causes possibles :

• Corrosion interne

• Saleté ou contaminants

• Dommages causés par les vibrations

• Pointeur plié ou mouvement endommagé

Solutions :

• Nettoyer ou remplacer la jauge

• Utilisez une jauge remplie de liquide

• Undd vibration dampening

• Remplacez le pointeur plié ou le mécanisme interne

---

Problème 3 : Buée ou humidité à l’intérieur de la lentille

Causes possibles :

• Pénétration d'humidité dans des environnements humides

• Sceau de caisse défectueux

• Fluctuations rapides de la température

Solutions :

• Utilisez des jauges hermétiquement fermées ou classées IP

• Installer une jauge avec un boîtier ventilé ou rempli de liquide

• Remplacer ou réparer les joints défectueux

---

Problème 4 : la jauge ne revient pas à zéro

Causes possibles :

• Déformation permanente du tube de bourdon

• Dommages causés par la surpression

• Usure mécanique

Solutions :

• Remplacez la jauge (la plupart des pannes sans retour sont irréversibles)

• Passez à une jauge conçue pour une pression ou une pulsation plus élevée

---

Problème 5 : La jauge vibre ou tremble

Causes possibles :

• Pression pulsée (commune à proximité des pompes et des compresseurs)

• Vibration mécanique dans le système

Solutions :

• Installer un amortisseur ou une vanne à pointeau

• Utilisez une jauge remplie de liquide

• Undd vibration isolation mounts

---

Un entretien adéquat garantit que les manomètres restent précis, sûrs et durables. En suivant un programme d'inspection cohérent, en effectuant un nettoyage de routine et en résolvant les problèmes le plus tôt possible, les opérateurs peuvent réduire considérablement les temps d'arrêt, prolonger la durée de vie des jauges et maintenir un contrôle optimal de la pression dans n'importe quelle application.

9. Conclusion

9.1 Récapitulatif des points clés

Les manomètres sont des outils indispensables dans les applications industrielles, commerciales et scientifiques. Des simples jauges mécaniques à tube de Bourdon aux appareils intelligents avancés compatibles IoT, ils fournissent des informations essentielles sur la pression, la sécurité et les performances du système. Tout au long de ce guide, nous avons exploré :

• Types de manomètres : Mécaniques (tube de Bourdon, diaphragme, soufflet), électroniques (transducteurs, transmetteurs, numériques) et jauges spécialisées (différentielles, absolues, à vide).

• Principes de fonctionnement : Comment la déformation mécanique et la détection électronique convertissent la pression en signaux lisibles.

• Unpplications: Processus industriels, systèmes CVC, automobile, dispositifs médicaux et traitement de l'eau.

• Critères de sélection : Plage de pression, précision, compatibilité des fluides, conditions environnementales, taille et type de connexion.

• Installation, calibrage et maintenance : Bonnes pratiques pour garantir la fiabilité, la longévité et le respect des normes de sécurité.

• Principales marques et innovations : Fabricants de premier plan (WIKA, Ashcroft, Dwyer, Weiss, Winters, Fluke, Omega, Budenberg, Honeywell, Baumer) et technologies de pointe telles que les capteurs sans fil, compatibles IoT et MEMS.

En comprenant ces aspects clés, les ingénieurs, les techniciens et les opérateurs peuvent garantir des mesures précises, des opérations plus sûres et des performances optimisées du système.

---

9.2 L'avenir de la mesure de pression

Le future of pressure measurement is evolving rapidly, driven by innovations in technologie des capteurs, communication sans fil et maintenance prédictive . Les manomètres intelligents et connectés sont appelés à devenir la norme, fournissant des informations en temps réel, réduisant les coûts de maintenance et améliorant l'efficacité opérationnelle.

Uns industries adopt Connectivité IoT, analyses basées sur le cloud et capteurs auto-calibrés , le rôle des manomètres s'étendra au-delà de la simple mesure pour devenir des composants à part entière de systèmes intelligents et automatisés .

En restant informées des dernières technologies et des meilleures pratiques en matière de sélection, d'installation, d'étalonnage et de maintenance des jauges, les entreprises peuvent garantir que leurs systèmes de mesure de pression restent précis, fiables et prêts pour l'avenir.
