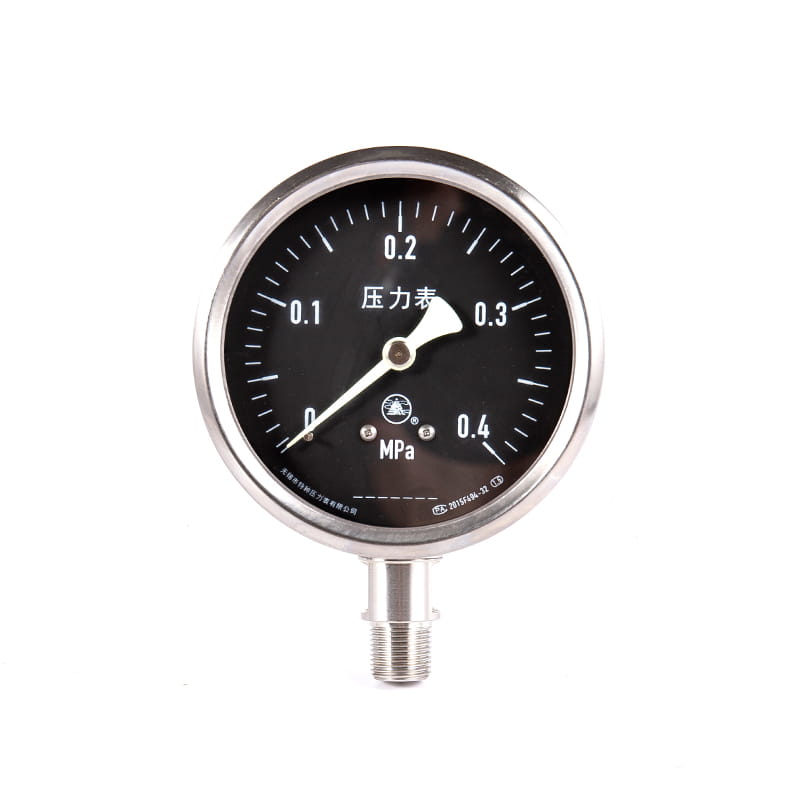

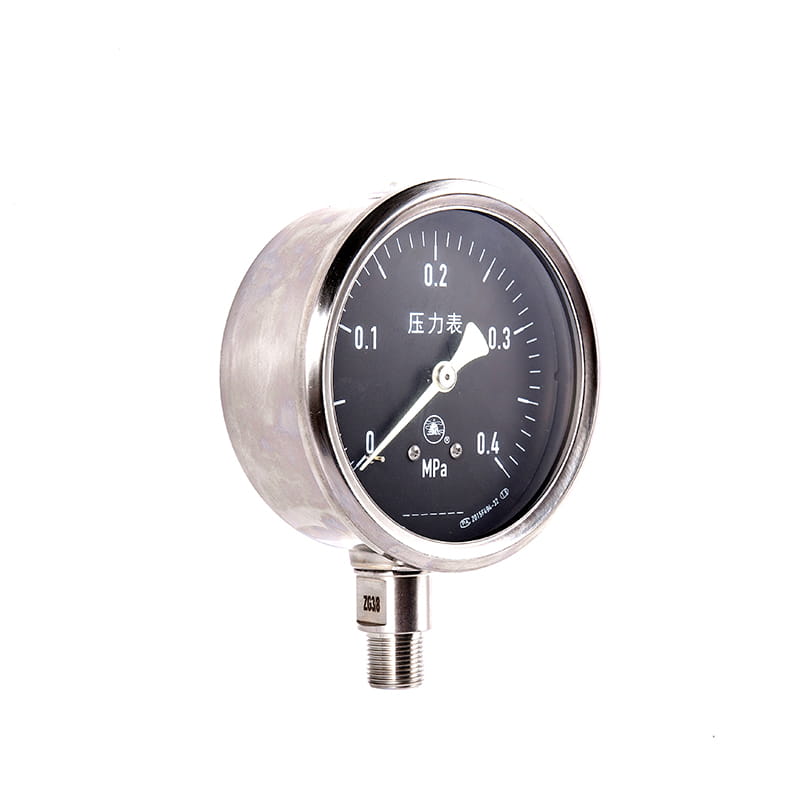

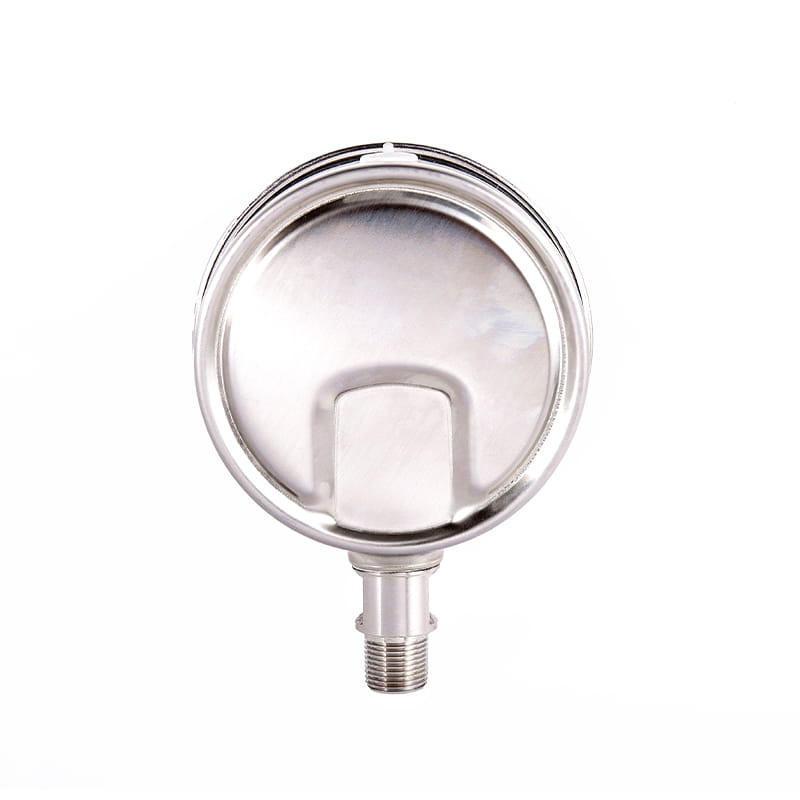

◆ Modèle: YC40 YC50 YC60 YC75 YC100 YC150
◆ Utilisation: Cette série d'instruments convient à la mesure de la pression du liquide, du gaz, de la vapeur et d'autres supports de liquide sans danger d'explosion, cristallisation ou solidification sur les navires et l'équipement connexe.
Cette série d'instruments a un type lumineux, dans l'échelle principale du cadran et l'extrémité avant du pointeur est recouverte d'un agent lumineux permanent actif ou passif, de sorte que la valeur de pression peut être clairement lue dans l'obscurité.
La coquille de cette série d'instruments est entièrement scellée et a une certaine résistance à la corrosion de l'eau de mer, protégeant ainsi les composants internes de l'instrument contre les dommages et la corrosion par les vagues et l'eau de mer.
Cette série d'instruments peut également être remplie d'huile d'amortissement à faible viscosité dans la coquille, avec la capacité de résister à la vibration de l'environnement de travail causée par le mauvais temps dans la mer et la pulsation de pression moyenne.
Cette série d'instruments est principalement utilisée dans l'expédition offshore, les champs de pétrole et de gaz offshore, les plates-formes de forage offshore, l'exploitation maritime, la navigation intérieure et d'autres industries.
◆ Paramètres techniques ：
| Numéro de modèle | Ylm60 | YLM100 | YLM150 | |
| Diamètre nominal | Φ 60 | Φ 100 | Φ 150 | |
| Type de montage | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Fil de connecteur | M14 × 1.5 | M20 × 1.5 | ||
| Classe de précision | 2.5 | 1.6 | ||
| Plage de mesure （ MPA ） | Vacant: -0.1 ～ 0 Vacuum de pression ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0,5 -0,1 ～ 0.9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pression: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 |
| Conditions d'utilisation environnementales | Temps: -40 ℃～ 70 ℃ |
| vibration | Type normal: V · H · 3 Type sismique (type rempli de liquide): V · H · 4 |
| Matériau de tube de borden | QSN4-0.3 、 OCR18NI12MO2TI |
| Matériau de cas et de connecteur | 1CR18NI9TI ； Sus304 |
| classe de protection | IP65 |
| Normes de mise en œuvre | GB / T 1226 ； JB / T 6804 |
| Remarque: 1. Les threads conjoints peuvent être personnalisés en fonction des besoins des utilisateurs. | |
◆ Dimensions externes:

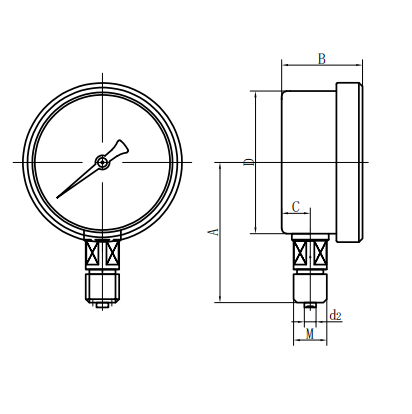

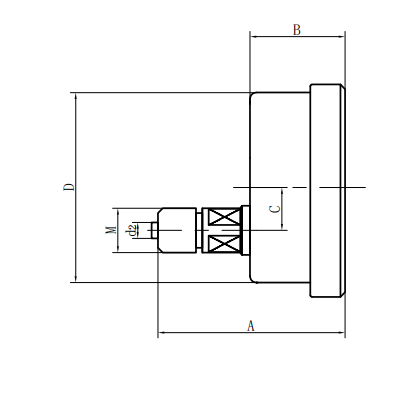

| Type direct radial (ⅰ) | Type direct excentrique axial (ⅱ) |

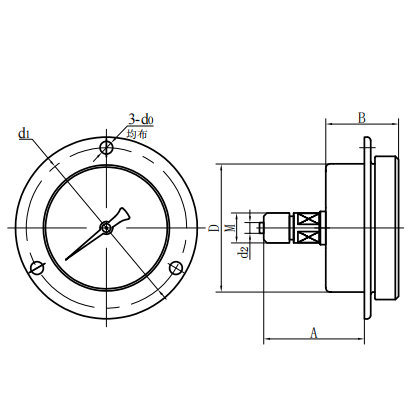

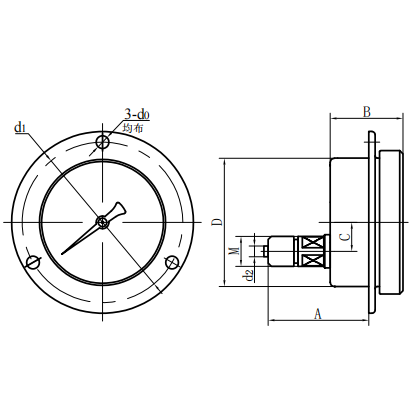

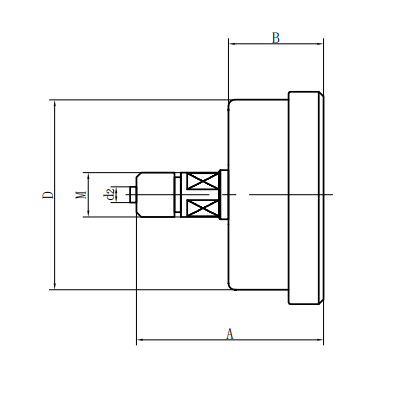

| Type direct concentrique axial (iii) | Type d'insert excentrique axial (iv) |

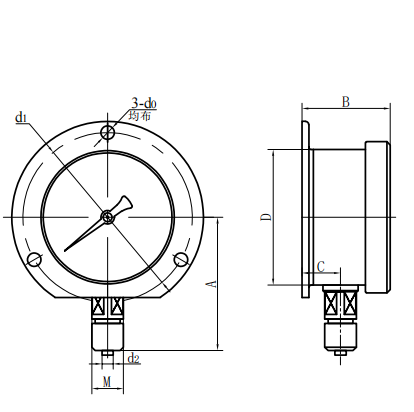

| Type d'insertion concentrique axiale (v) | Type convexe radial (vi) |
| numéro de modèle | Dimensions globales (mm) | |||||||
| UN | B | C | D | d0 | d1 | d2 | M | |
| Yc60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yc60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yc60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yc60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yc60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yc60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yc100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Yc100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Yc100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Yc100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YC150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YC150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YC150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YC150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
