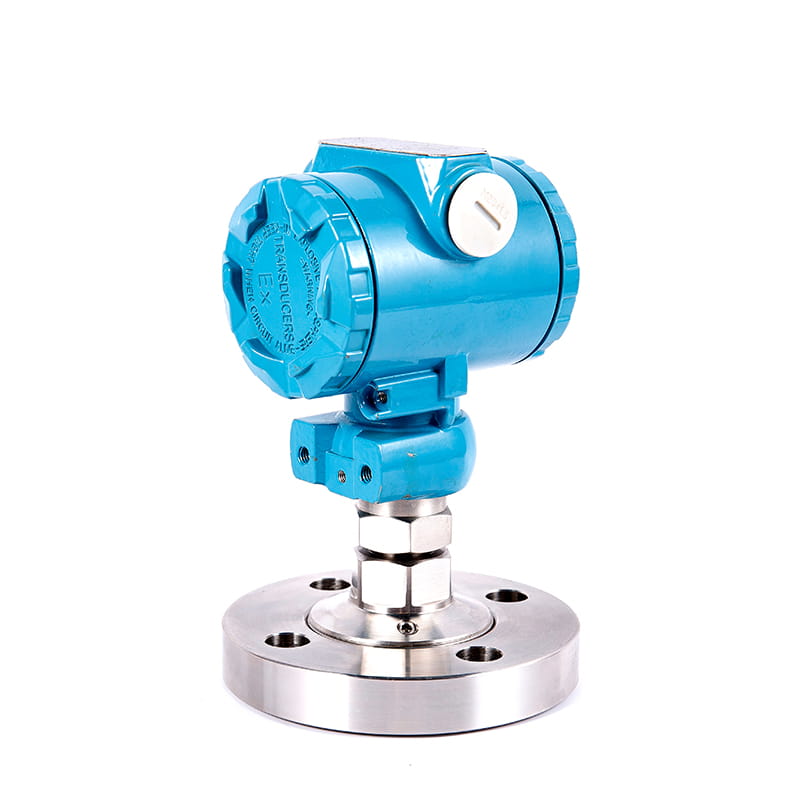

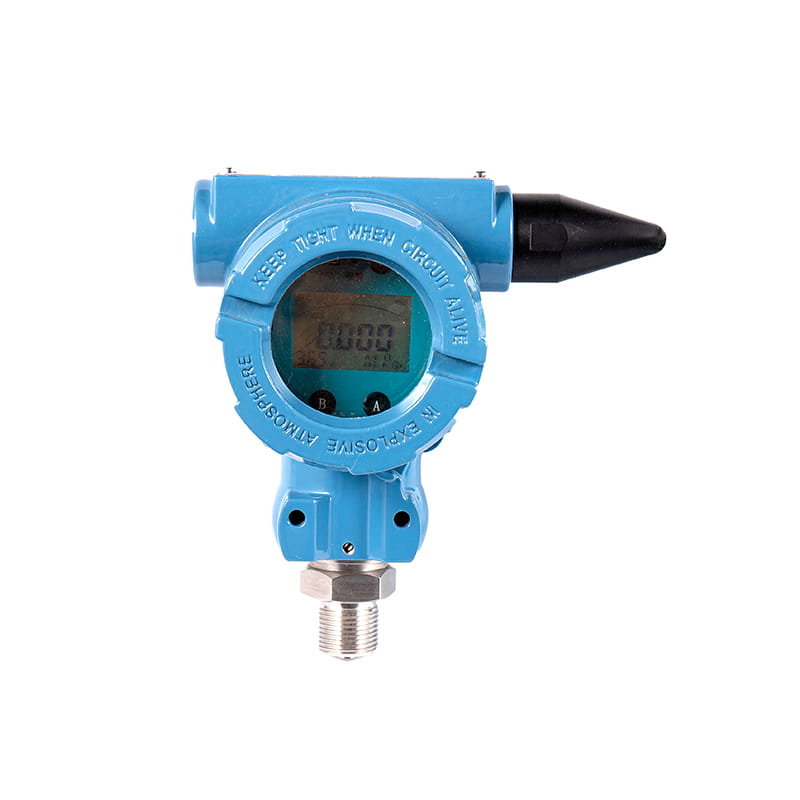

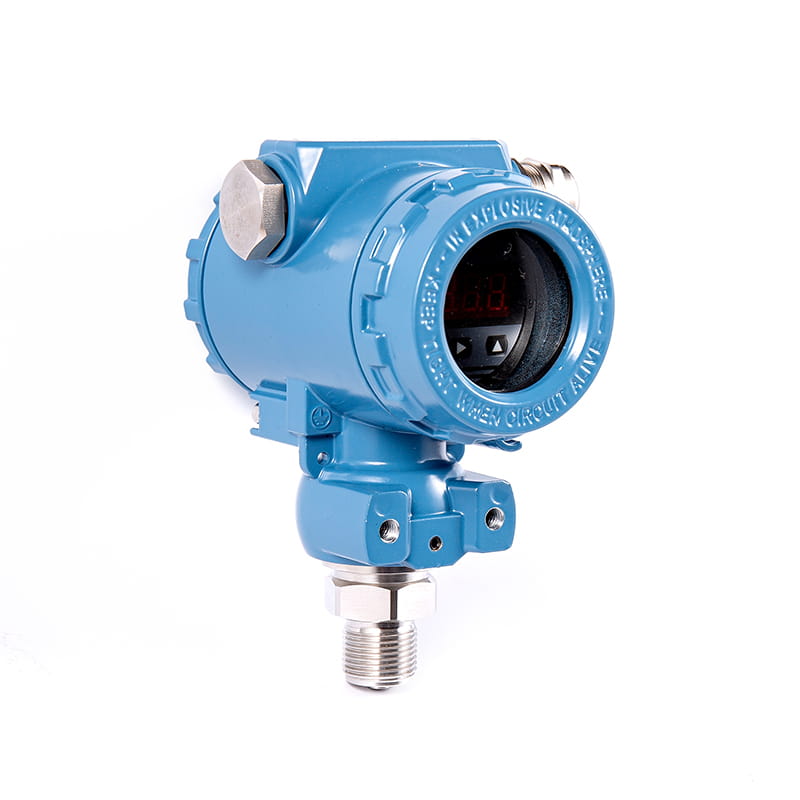

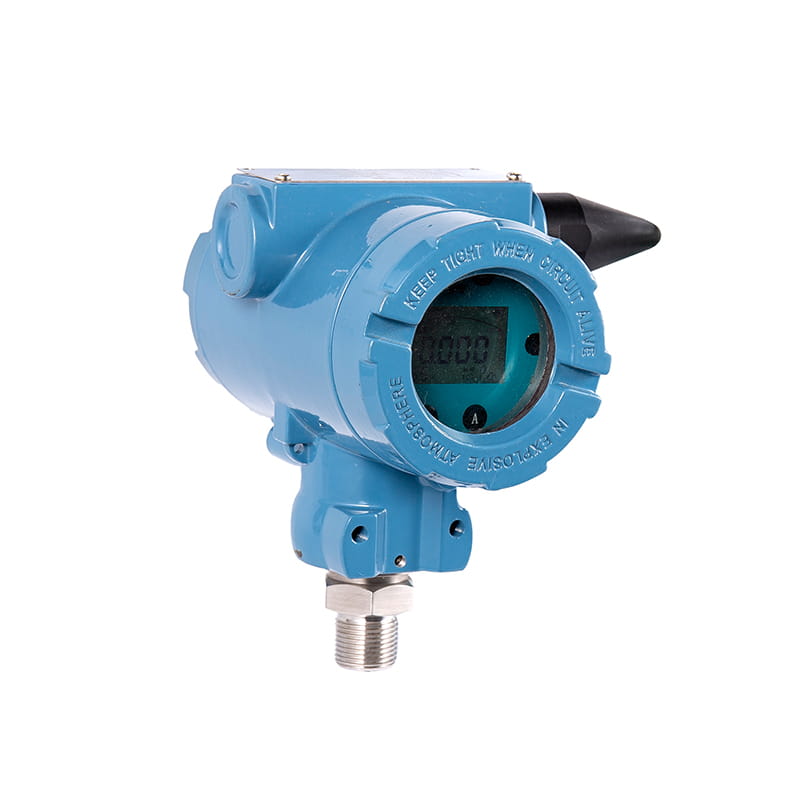

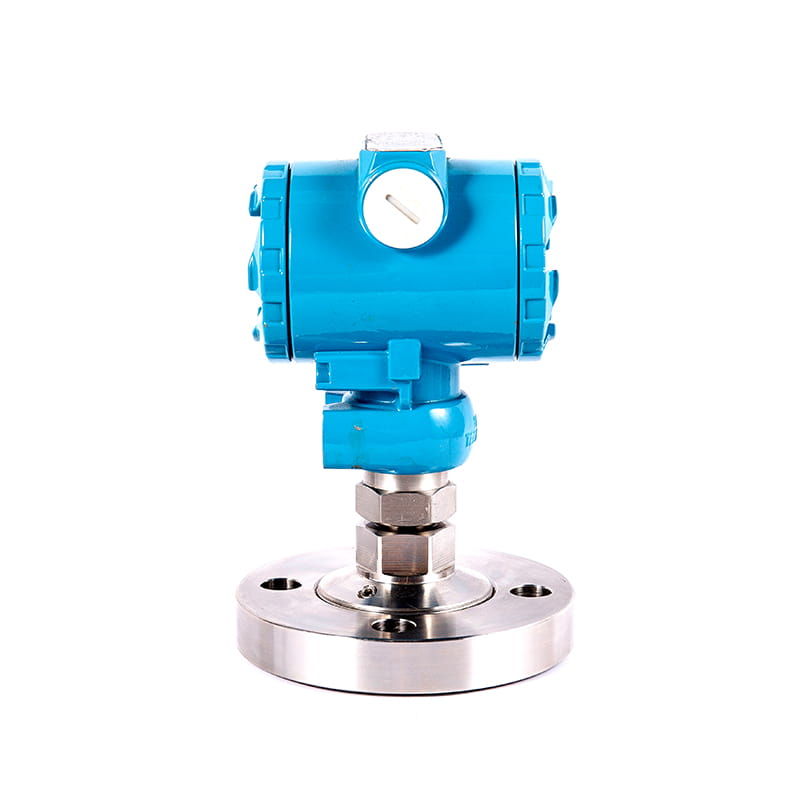

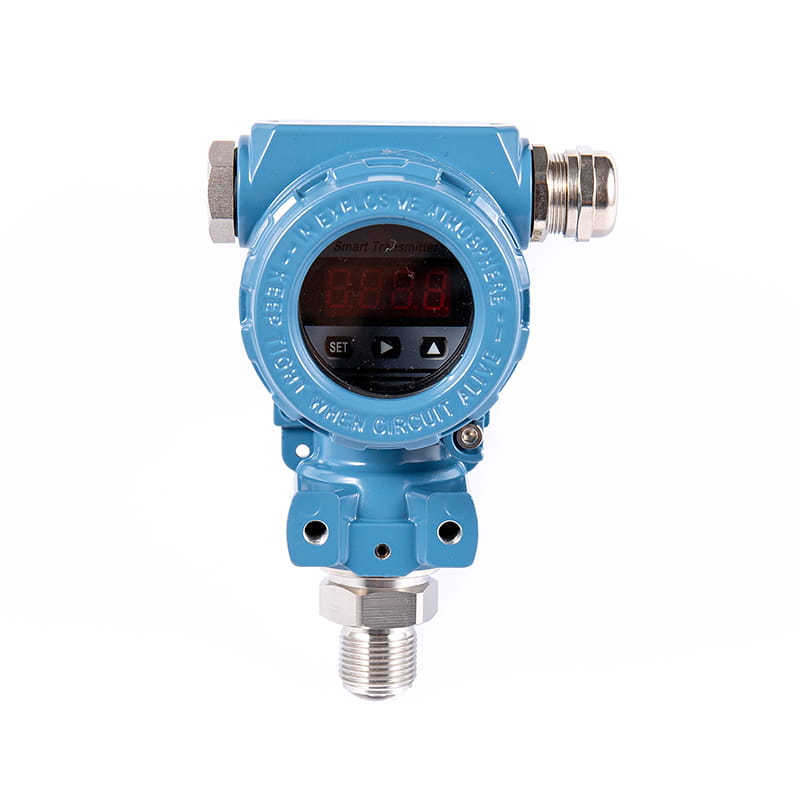

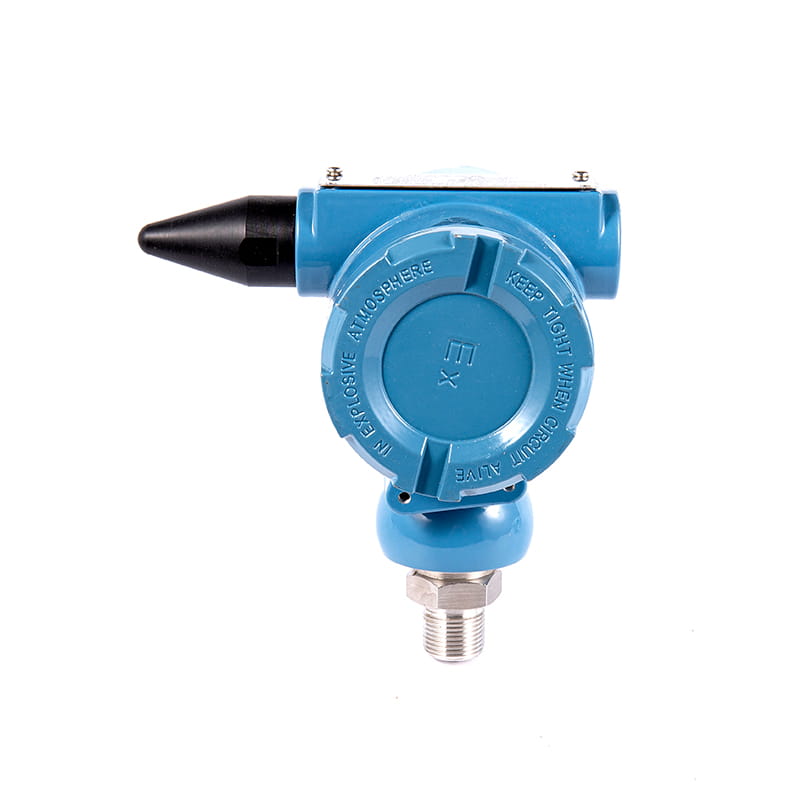

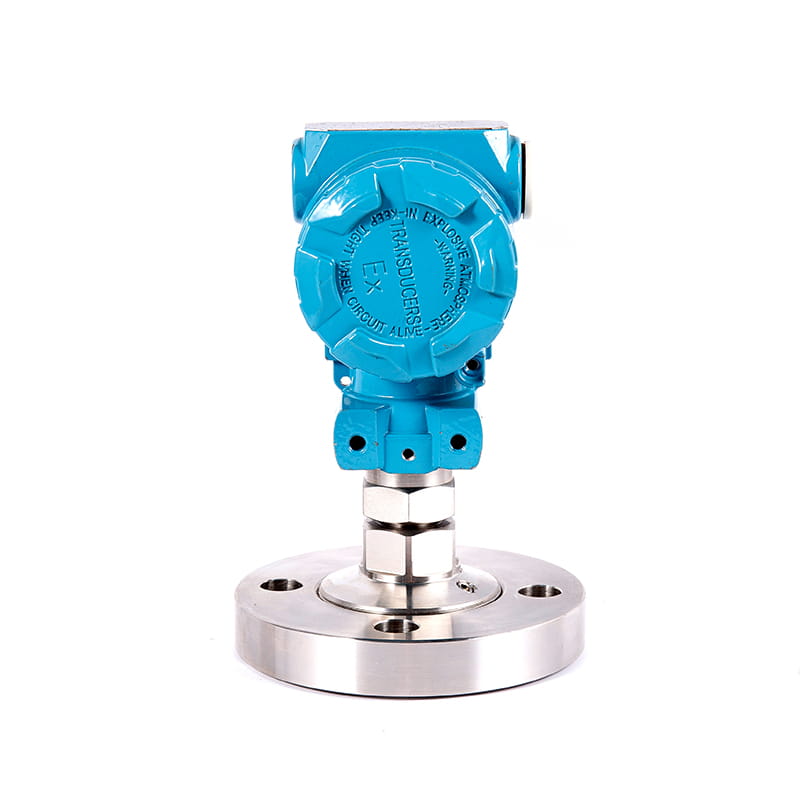

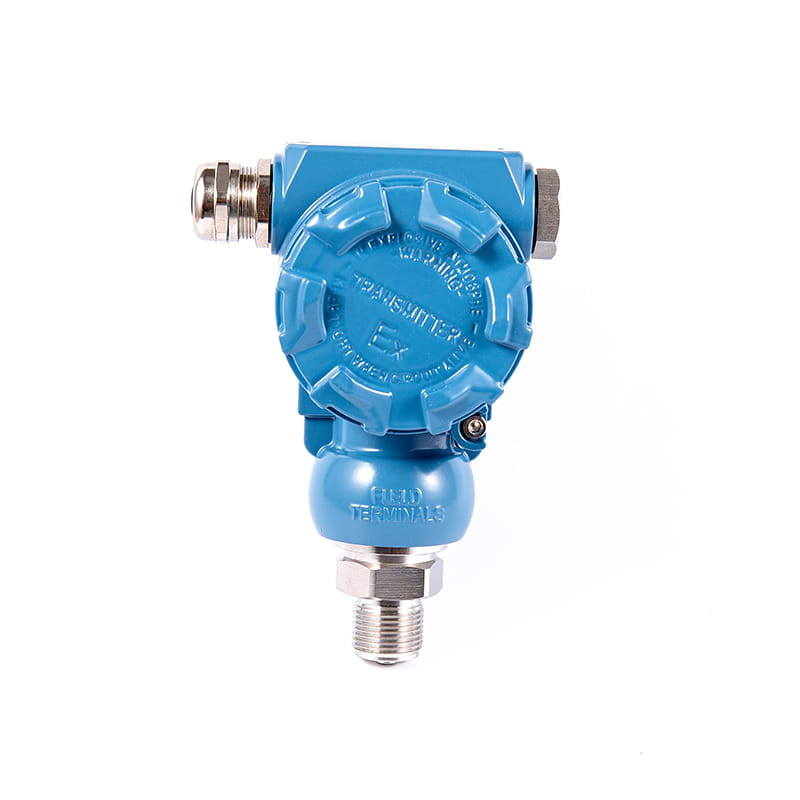

Transmetteur de pression intelligent de haute qualité série YSZC-5

1. Aperçu

Ce transmetteur de pression a une sensibilité élevée, une haute précision et une forte capacité anti-surcharge. Fabriqués à partir de capteurs importés, le capteur et le circuit d'amplification sont hautement intégrés ; La surface en alliage d'aluminium moulé sous pression est peinte et le point zéro et le gain du circuit n'ont pas besoin d'être ajustés ; Forte capacité anti-interférence, résistance aux acides et aux alcalis, stabilité et fiabilité à long terme.

2. Comment ça marche

Ce transmetteur de pression utilise des puces de pression importées, et les composants sensibles sont formés en résistance par diffusion ou implantation ionique et connectés à un pont de Wheatstone, et un diaphragme sensible à la pression est formé sous le pont grâce à la technologie de micro-usinage. Lorsqu'une pression est appliquée au diaphragme, la valeur de la résistance change et un signal de sortie linéarisé est généré, proportionnel à la pression appliquée. Nous ajoutons une alimentation CC au pont de Wheatstone, et elle produira une sortie d'un signal de tension CC. Après la ligne de conversion secondaire, le bifilaire système 4mA ~ 20mA la sortie est réalisée.

3. Caractéristiques fonctionnelles

◆ Une bonne stabilité, une stabilité à long terme du degré complet et de la position zéro peuvent atteindre 0,2% FS/ année. Dans la gamme de température de compensation 0 °C~ 70 °C, la dérive en température est inférieure à 0,2 % PE, et la dérive de température est inférieure à 0,5 % PE dans toute la plage de température de fonctionnement admissible.

◆ Avec une protection contre l'inversion et un circuit de protection de limitation de courant, l'émetteur ne sera pas endommagé lorsque les pôles positifs et négatifs sont inversés lors de l'installation, et l'émetteur limitera automatiquement le courant à l'intérieur. 35mA quand c'est anormal.

◆ Structure solide, aucune pièce mobile, haute fiabilité, longue durée de vie

◆ Le gaz, l'eau, l'huile et la vapeur peuvent être mesurés avec une grande précision et ne sont pas affectés par la masse du fluide mesuré.

◆ Un affichage numérique sur site peut être ajouté.

◆ Installation facile, structure simple, économique et durable.

Obtenez un devis

4. Principaux paramètres techniques

Plage de mesure	（ 0 ～ 10 ） kPa ～（ 0-40 ） MPa
Surcharge maximale	2 fois la plage standard
Formes de pression	Pression relative, pression légèrement différentielle
Classe de précision	0,5%F · S
Tension d'alimentation	24 V CC
Résistance de charge	≤ 250 Ω
Milieu de mesure	Pression de vapeur ou gaz, liquides
Stabilité à long terme	± 0,2%F · S/ année
Humidité relative ambiante	≤ 95%
Compenser la température	0 ℃～ 70 ℃
Température de fonctionnement	-10 ℃～ 70 ℃

5. Structurel fonctionnalités

enceinte	Alliage d'aluminium moulé sous pression
Matériau de la structure principale	１ Cr18Ni9Ti
Raccordement à pression	M20 × 1.5
poids mort	1 kilos pour le type normal et 1,2kg pour le type avec jauge

6 . Dimensions

7. Précautions

◆ Tous les produits fournis sont accompagnés de manuels d'instructions et de certificats, comprenant les numéros de produit, les paramètres techniques, les dates d'usine, etc., veuillez vérifier attentivement pour éviter les erreurs.

◆ Ne pressez pas directement le diaphragme du transmetteur avec un objet dur pour éviter d'endommager le transmetteur.

◆ Lors de l'installation, selon la méthode de connexion du produit et le type de filetage, vérifiez si l'interface de terrain est cohérente avec l'interface du produit et serrez-la lentement lors de la connexion. Le couple ne peut pas être directement ajouté au boîtier du transmetteur, mais ne peut être ajouté qu'à l'interface de pression hexagonale.

◆ Lors de la connexion à l'alimentation électrique, celle-ci doit être connectée en stricte conformité avec les instructions de câblage de notre société.

◆La pression de surcharge du transmetteur ne doit pas dépasser 200 % de la plage de mesure.

◆ Si une anomalie est constatée lors de l'utilisation, l'alimentation doit être coupée, l'utilisation doit être arrêtée et l'inspection doit être effectuée, ou contacter directement le service technique de notre société.

◆ Pendant le transport et le stockage, l'emballage d'origine doit être restauré et stocké dans un entrepôt frais, sec et ventilé.

8. Électrique interface de connexion et de pression

◆ Filetage de l'interface de pression : M20 × 1.5

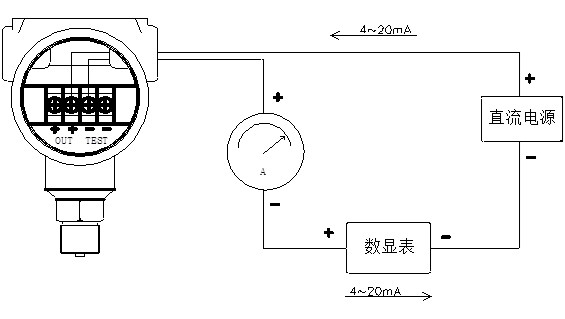

◆ Câblage électrique : fil jaune, ligne rouge : ligne de signalisation fil noir : mise à la terre de protection.
