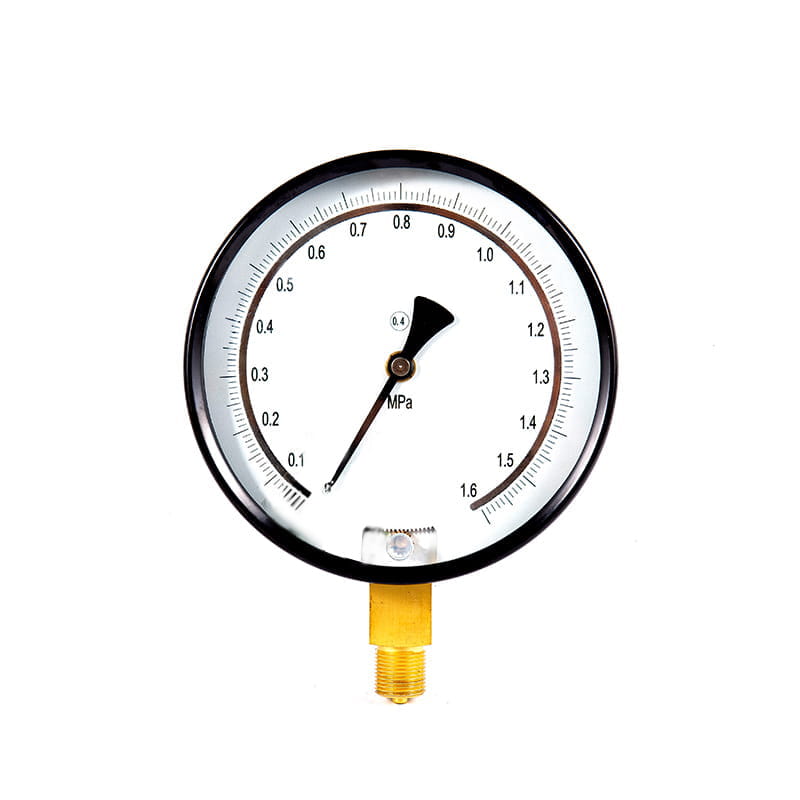

◆ Modèle: YJ150 YJ150A
◆ Utiliser: cette série d'instruments est principalement utilisée pour calibrer les manomètres industriels ou civils ordinaires. Il peut également être utilisé pour mesurer avec précision la pression des milieux non corrosifs, non cristallisants et non consolidés tels que l'alliage de cuivre et l'acier structurel en alliage sur le site de processus.
Cette série d'instruments dans la ligne d'échelle sous le réglage de l'anneau miroir, en utilisation, peut faire en sorte que l'erreur de lecture soit minimisée.Un type avec un dispositif zéro, dans le processus d'utilisation, si vous constatez que le pointeur ne revient pas à zéro, en l'absence de pression médiatique peut être affinée, afin qu'elle revienne à zéro pour réduire l'erreur.
◆ Paramètres techniques ：
| numéro de modèle | YJ150 | YJ150A | |
| Diamètre nominal | Φ 150 | ||
| Formulaire d'installation | Ⅰ | * | * |
| Ⅳ | * | * | |
| Fil de connecteur | M20 × 1.5 | ||
| Classe de précision | 0.4 | ||
| Plage de mesure （ MPA ） | Vacant: -0.1 ～ 0 Vacuum de pression ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0,5 -0,1 ～ 0.9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pression: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 | ||
| Conditions d'utilisation environnementales | Temps: 20 ℃ ± 3 ℃ | ||
| vibration | V · H · 2 | ||
| classe de protection | Ip54 | ||
| Normes de mise en œuvre | GB / T 1227 | ||
| Remarque: 1. Les threads conjoints peuvent être personnalisés en fonction des besoins des utilisateurs. | |||

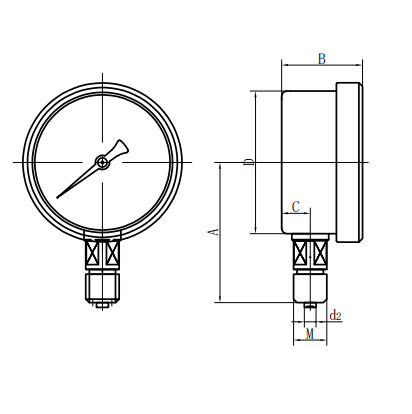

◆ Dimensions externes:
| Type direct radial (ⅰ) | Type direct excentrique axial (ⅱ) |
| numéro de modèle | Dimensions globales （ MM ） | |||||||
| UN | B | C | D | d0 | d1 | d2 | M | |
| Yj150- Ⅰ Yj150a- Ⅰ | 113 | 51 | 21 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Yj150- Ⅳ Yj150a- Ⅳ | 79 | 51 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
