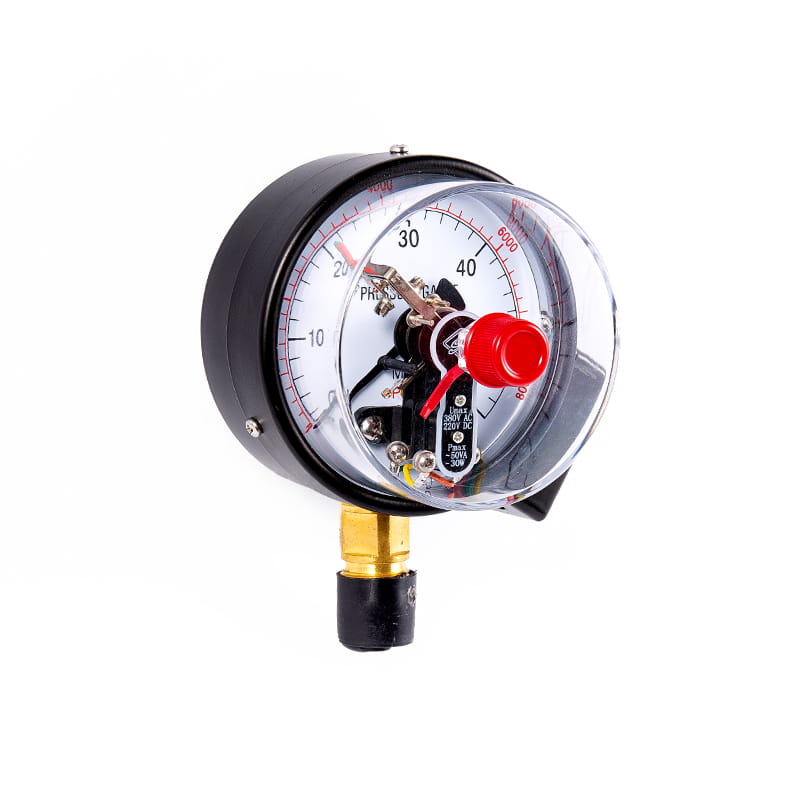

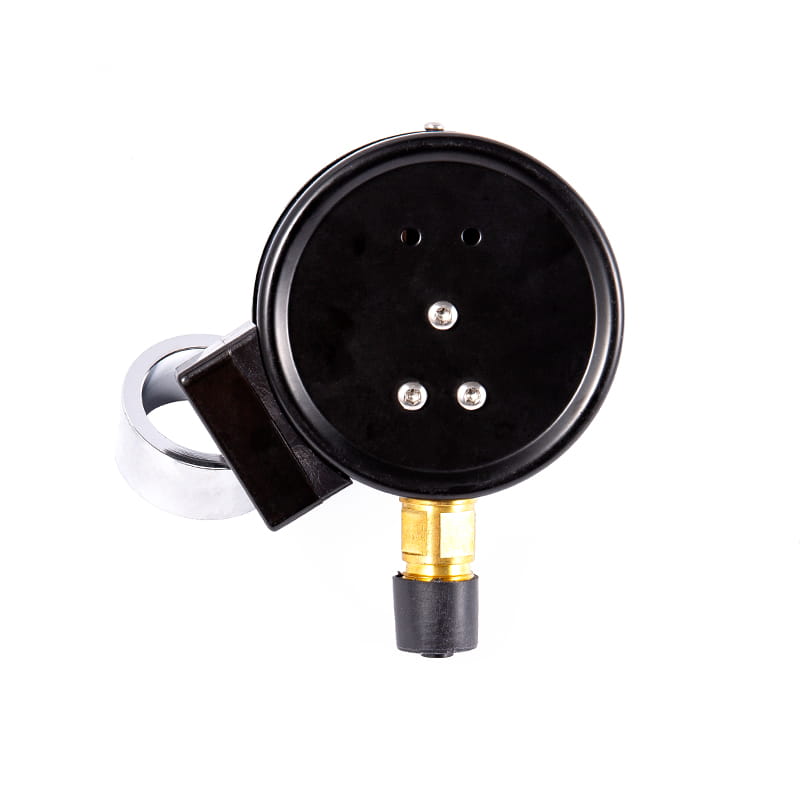

Série YXC Série de contacts électriques à souplesseurs magnétiques

◆ Modèle: Yxc60 yx100 yxc-150

◆ Application: Ce type d'instrument convient à la mesure de la pression des liquides, des gaz ou des vapeurs sans risque d'explosion, sans cristallisation, sans solidification et aucun effet corrosif sur les alliages de cuivre et de cuivre. Lorsqu'il est équipé d'un circuit approprié, il peut envoyer une alarme ou un contrôle automatique au système de pression à mesurer et à contrôler.

Yxc Les produits de la série adoptent le dispositif de contact électrique assisté par magnétique, qui présente les avantages d'une action stable et fiable et d'une grande puissance de contact.

◆ S'il est nécessaire de fabriquer un manomètre de type choc, il peut être rempli de glycérine ou d'huile de silicone.

Obtenez un devis

◆ Paramètres techniques:

Modèle		Yxc60		Yxc100		Yxc150
Diamètre nominal		Φ 60		Φ 100		Φ 150
calme feindre taper style	Ⅰ	*		*		*
	Ⅱ	*		*		*
	Ⅲ	*		/		/
	Ⅳ	*		*		*
	Ⅴ	*		/		/
	Ⅵ	*		*		*
Filetages		M14 × 1.5		M20 × 1.5
Classe de précision		2.5		1.6
Plage de mesures （ MPUN ）		Vrai espace: -0.1 ~ 0 Vide de pression: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0.9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pression: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Conditions d'utilisation environnementales		Température: -40 ° C ~ 70 ° C; Humidité relative: ≤ 85 %
Paramètres électriques		★ Tension de travail maximale: 380V UNC ; 220V Dc ★ Pouvoir de contact maximum: 30va ★ Mode de commande: les limites supérieures et inférieures, les limites supérieures supérieures (limites supérieures doubles), les limites inférieures inférieures (limites inférieures doubles) et d'autres commutateurs de contact auxiliaires magnétiques lents peuvent être ajustés dans la gamme complète
Câblage		Boîte à jonction	1		2		3	4
		Câblage CODE CODE	rouge		vert		jaune	noir
		Bornes de sortie	limite supérieure		limite inférieure		publique	mise à la terre
Évaluation de la résistance aux vibrations		V · H · 3
Matériau de tube de bourdon		QSN4-0.3
Protection entrant		Ip54
Appliquer la norme		JB / T 9273
Note: 1 . Le thread conjoint peut être personnalisé en fonction des exigences de l'utilisateur.

◆ Valeur de référence de chargement nominale:

tension (V)	Valeur de courant de charge résistive ( A )		La valeur du courant de charge inductif （ A ）
tension (V)	CA	DC	La valeur du courant de charge inductif （ A ）
380	0.08	/	0.045
220	0.135	0.13	0.065
110	0.27	0.25	0.18
50	0.5	0.4	0.2
≤ 40	≤ 1	/	/

◆ Dimensions:

Direct radial (I.)

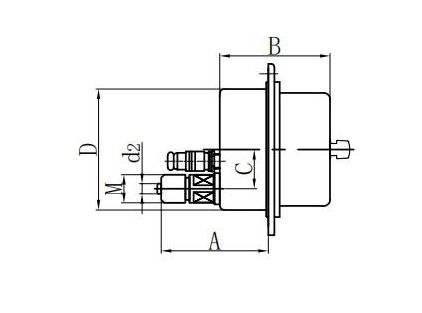

Axial Excentrique direct (ii.)

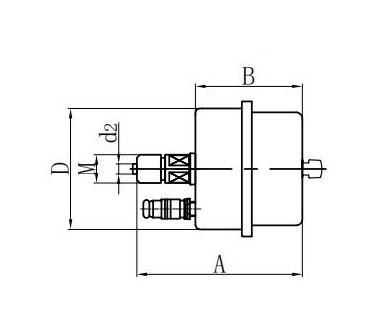

Axial concentrique direct (iii.)

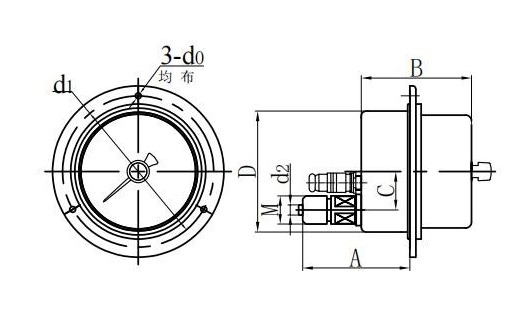

Rinçage excentrique axial (iv.)

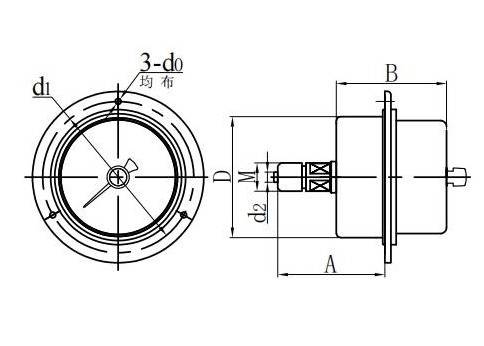

Support de chasse concentrique axial (V.)

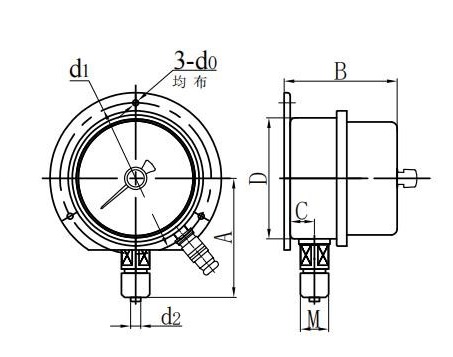

Montage convexe radial (vi.)

Modèle	Dimensions( MM )
Modèle	UN	B	C	D	d0	d1	d2	M
Yxc60 －Ⅰ	54	30	12	Φ 60	/	/	Φ 5	M14 × 1.5
Yxc60 －Ⅱ	63	34	18	Φ 60	/	/	Φ 5
Yxc60 －Ⅲ	58	30	/	Φ 60	/	/	Φ 5	M14 × 1.5
Yxc60 －Ⅳ	45	34	18	Φ 60	Φ 5	Φ 75	Φ 5
Yxc60 －Ⅴ	45	34	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
Yxc60 －Ⅵ	54	30	12	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
Yxc100 －Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxc100 －Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxc100 －Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxc100 －Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxc150 －Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxc150 －Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxc150 －Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxc150 －Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
