◆ Modèle: YLM60 YLM100 YLM150
◆ Application: Cette série d'instruments est des instruments spéciaux pour détecter une température à basse température ou un milieu de réfrigérant spécial, principalement utilisé dans le réfrigérateur de climatisation, le refroidisseur d'eau, le séchoir à air ou le système de groupe de compteurs de réfrigérant.
Il peut également fabriquer différents panneaux multi-étiquetage réfrigérant en fonction des exigences des clients, et il existe de nombreux types de plafonds et de cas (style suisse) à choisir.
En raison de la conception du connecteur optimisé et des considérations spéciales dans la sélection des matériaux de soudage et des composants de détection de pression, cette série de produits a d'excellentes caractéristiques de la fuite, de l'impulsion anti-pression et de l'anti-vibration, de sorte que la qualité de l'instrument est considérablement améliorée, et la malfonctionnement et la perte du système de réfrigération dû aux problèmes de qualité du produit sont éliminées.
◆ Paramètres techniques ：
| Numéro de modèle | Ylm60 | YLM100 | YLM150 | |
| Diamètre nominal | Φ 60 | Φ 100 | Φ 150 | |
| Type de montage | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Fil de connecteur | M14 × 1.5 | M20 × 1.5 | ||
| Classe de précision | 2.5 | 1.6 | ||
| Plage de mesure （ MPA ） | basse tension ： （－ 30 ~ 0 …… 15 ） kg ， 1,8 MPA oppressif:( 0 ~ 35 ） kg ， 3,8MPA | |||
| Spécification de type de support | R134A 、 R22A 、 R404A 、 R407A | |||
| Conditions d'utilisation environnementales | Temps: -20 ℃～ 60 ℃； Humidité relative: ≤ 80% | |||
| vibration | V · H · 3 | |||
| classe de protection | Ip54 | |||
| Normes de mise en œuvre | GB / T 1226 | |||
| Remarque: 1. Les threads conjoints peuvent être personnalisés en fonction des besoins des utilisateurs. | ||||
◆ Dimensions externes:

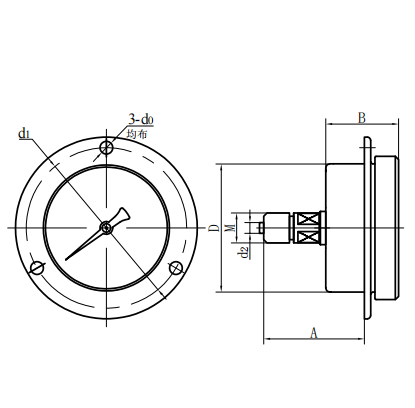

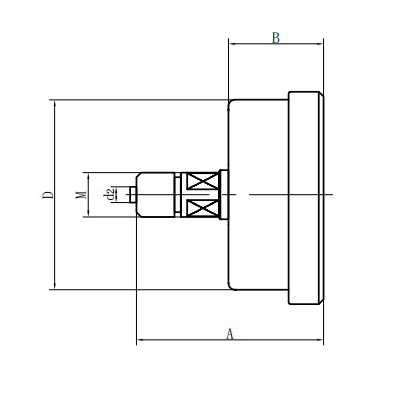

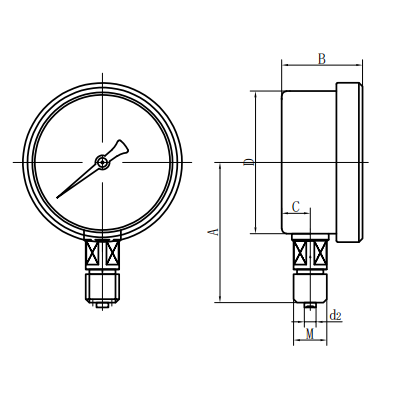

| Type direct radial (ⅰ) | Type direct excentrique axial (ⅱ) |

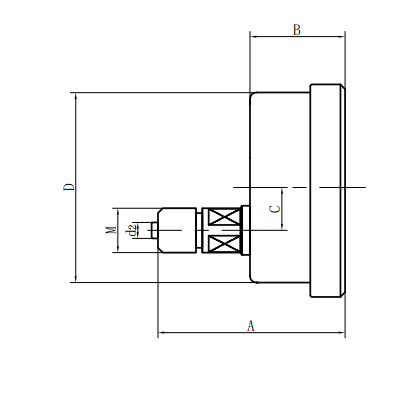

| Type direct concentrique axial (iii) | Type d'insert excentrique axial (iv) |
| Type d'insertion concentrique axiale (v) | Type convexe radial (vi) |
| Numéro de modèle | Dimensions globales （ MM ） | |||||||
| UN | B | C | D | d0 | d1 | d2 | M | |
| Ylm60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Ylm60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | | |
| Ylm60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Ylm60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | | |
| Ylm60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Ylm60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YLM100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
