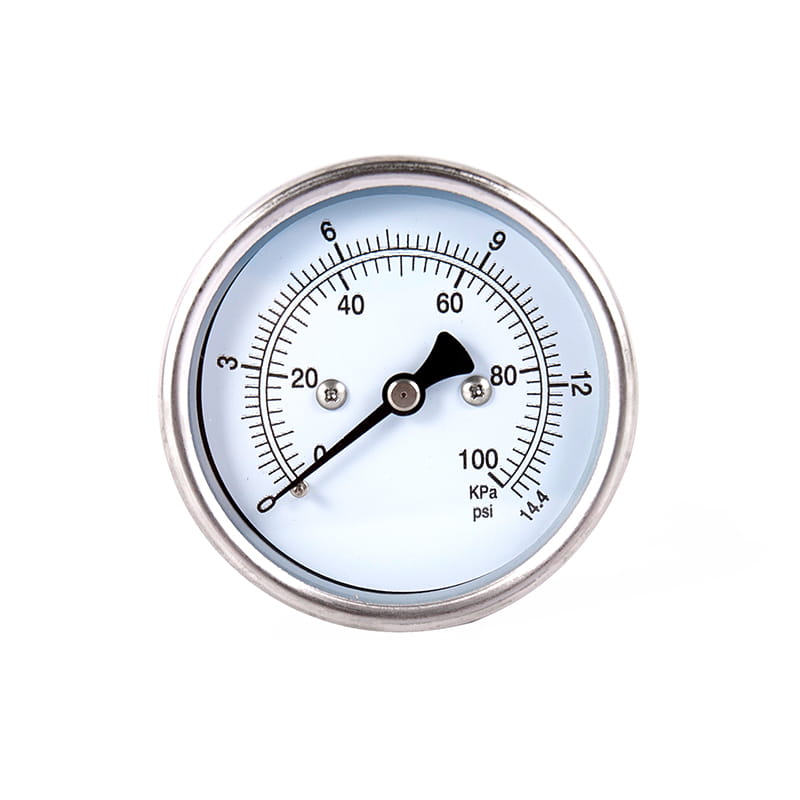

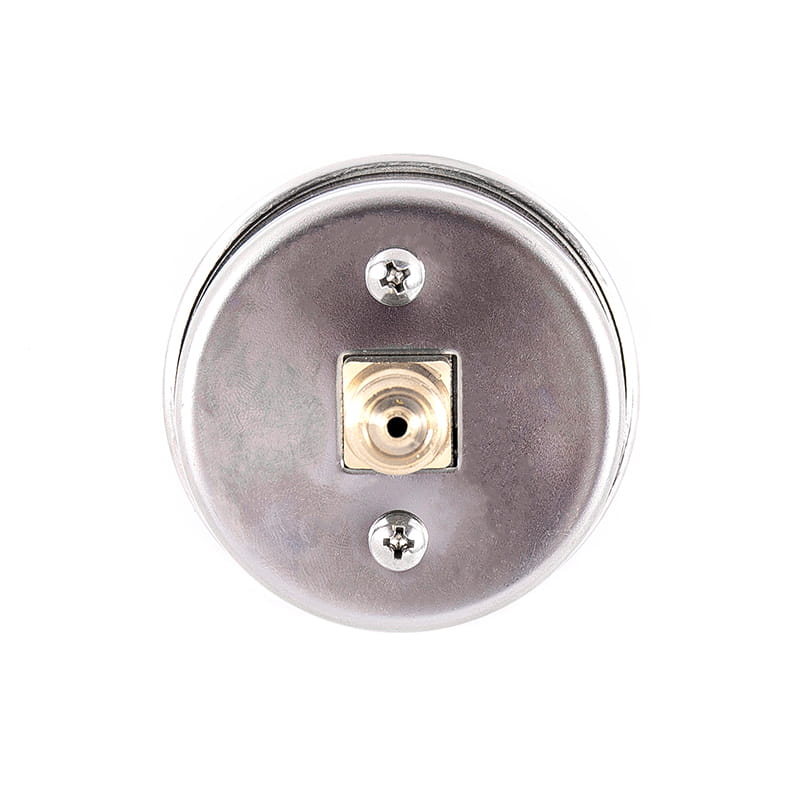

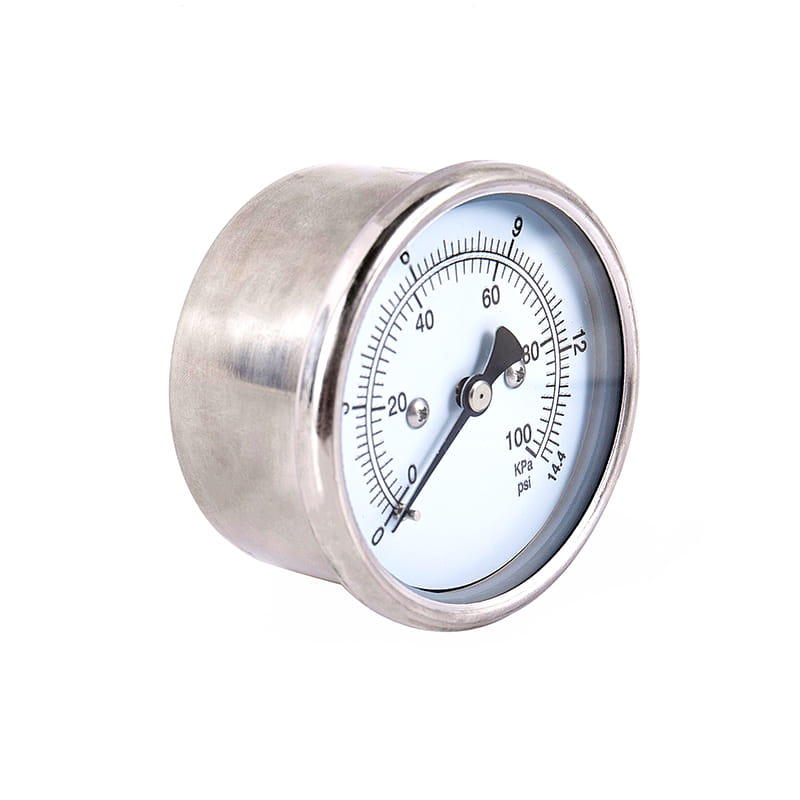

◆ Modèle: Ye60 ye100 ye150
◆ Utiliser: le manomètre de la boîte à membrane est également appelé mange de pression micro. Il convient à la mesure de la micro-pression à faible pression des gaz ou des vapeurs sans danger d'explosion, non-cristallisation, non-condensation et effet non corrosif sur l'alliage de cuivre et de cuivre.
◆ Paramètres techniques ：
| Numéro de modèle | Ye60 | YE100 | YE150 | |
| Diamètre nominal | Φ 60 | Φ 100 | Φ 150 | |
| Type de montage | Ⅰ | * | * | * |
| Ⅱ | / | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | / | * | * | |
| Ⅴ | * | / | / | |
| Fil de connecteur | M14 × 1.5 | M20 × 1.5 | ||
| Classe de précision | 1.6 ； 2.5 | |||
| Plage de mesure （ kpa ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Conditions d'utilisation environnementales | Temp ： -25 ℃～ 55 ℃； Humidité relative ： ≤ 80 ％ | |||
| Vibration | V · H · 2 | |||
| Matériau de boîte à membrane | QSN4-0.3 | |||
| Classe de protection | Ip54 | |||
| Normes de mise en œuvre | JB / T 9274 | |||
| Remarque: 1. Les threads conjoints peuvent être personnalisés en fonction des besoins des utilisateurs. | ||||
◆ Dimensions externes:

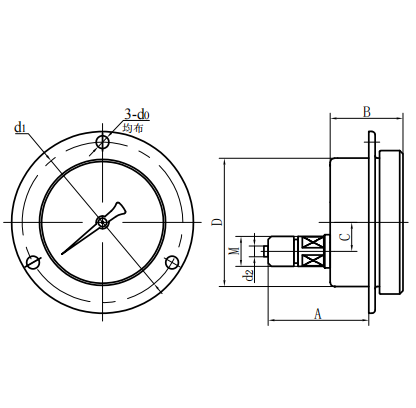

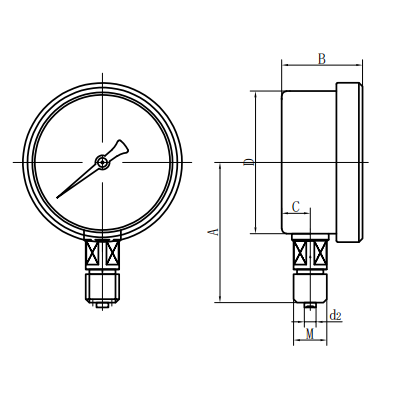

| Type direct radial (ⅰ) | Type direct excentrique axial (ⅱ) |

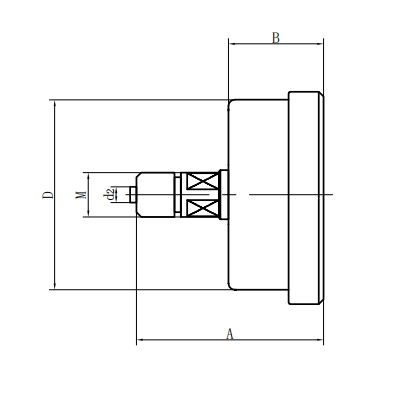

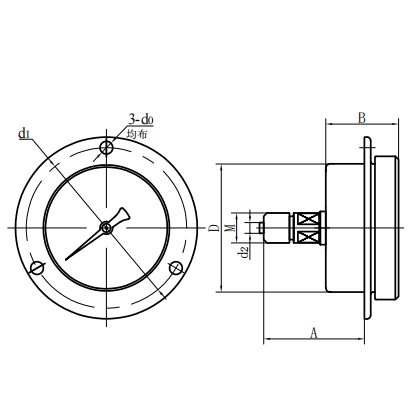

| Type direct concentrique axial (iii) | Type d'insert excentrique axial (iv) |

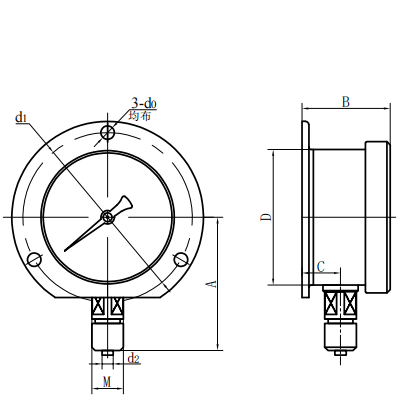

| Type d'insertion concentrique axiale (v) | Type convexe radial (vi) |
| Numéro de modèle | Dimensions globales （ MM ） | ||||||
| UN | B | C | D | E | d2 | M | |
| Ye60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4 | M10 × 1 |
| Ye60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4 | M10 × 1 |
| | | | | | | | |
| YE100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| YE100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| YE150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| YE150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
