La différence entre le manomètre de diaphragme et la jauge de diaphragme à basse pression

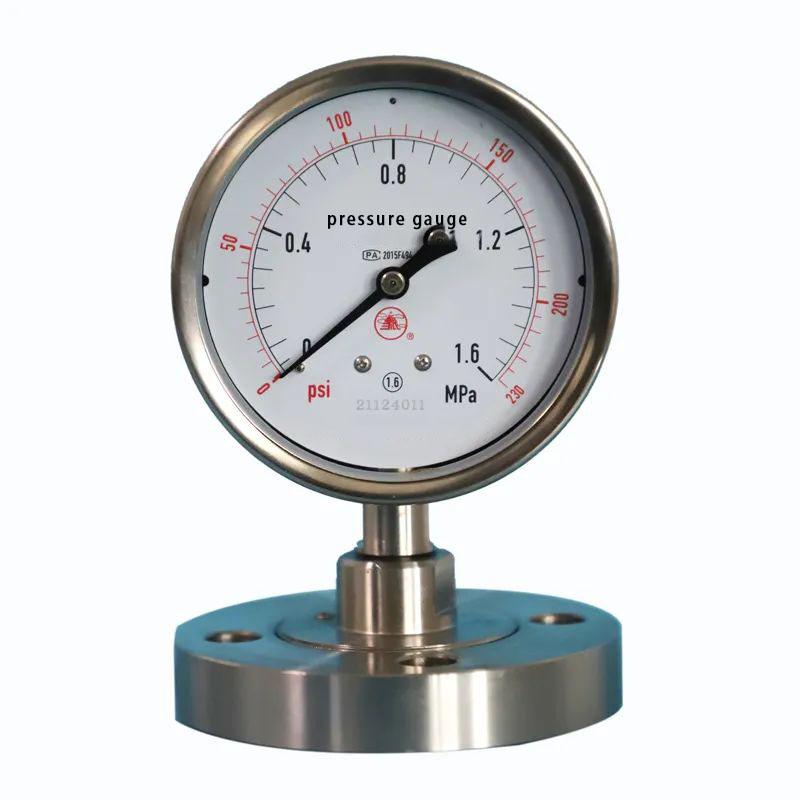

Jauge de pression de diaphragme


Dans les travaux quotidiens, de telles situations se produisent souvent lorsque les utilisateurs ont réellement besoin de jauges de pression de diaphragme, mais dans les contrats ou lors des conversations téléphoniques, ils mentionnent les manomètres de la membrane. La raison en est que ces deux types de jauges de pression ont la même apparence. Maintenant, introduisons brièvement les principales différences entre les deux types de jauges.

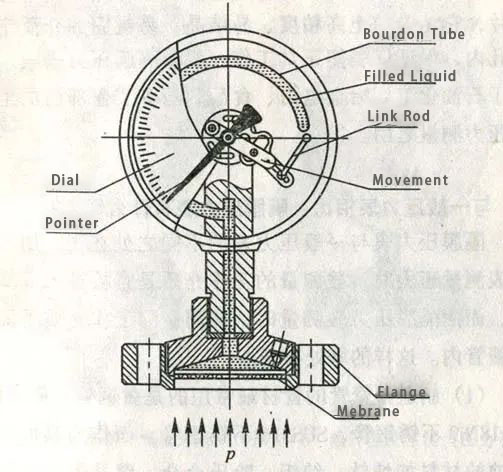

Le principe de travail du manomètre de diaphragme

Lorsque le manomètre de diaphragme mesure la pression, le milieu de travail mesuré agit directement sur le diaphragme d'isolement. Le diaphragme subit une déformation ascendante. La pression moyenne est transmise au tube de ressort à travers le liquide de remplissage à l'intérieur du tube de ressort, ce qui fait que l'extrémité du tube de ressort subit une déformation élastique. À l'aide du mécanisme de liaison, la tige d'engrenage du mécanisme est entraînée à tourner, faisant ainsi que le pointeur indique la valeur de pression mesurée sur l'échelle.

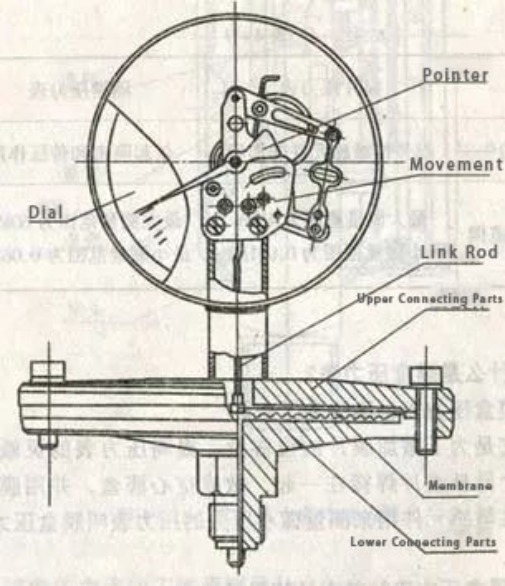

Le principe de travail de la jauge de diaphragme à basse pression

Sous l'influence de la pression, le milieu de travail mesuré agit directement sur le diaphragme élastique. Le diaphragme subit une déformation élastique vers le haut (pour mesurer une pression positive) ou vers le bas (pour mesurer la pression négative). Grâce au mécanisme de tige de connexion fixé au centre du diaphragme, il entraîne la rotation de la tige d'engrenage du mécanisme, ce qui fait que le pointeur indique la valeur de pression mesurée sur l'échelle.

Les principales différences entre les deux types de jauges de pression sont:
(1) différents éléments élastiques:
L'élément élastique du manomètre de diaphragme est un tube de ressort, tandis que le diaphragme ne sert que de séparateur. L'élément élastique de la jauge de diaphragme à basse pression est un diaphragme ondulé. La pression mesurée agit sur le diaphragme, ce qui le faisait subir une déformation élastique vers le haut (ou vers le bas). La valeur de pression est indiquée par le mécanisme de liaison soudé au diaphragme.

(2) Différentes notes de précision:
Le manomètre de diaphragme a généralement une classe de précision de 1,6; tandis que la jauge de diaphragme à basse pression a une classe de précision de 2,5.

(3) différentes plages de mesure:
Diaphragme Pression de mesure du manomètre:

Plage de mesure de la jauge de diaphragme à basse pression:

(4) Différentes gammes de températures à utiliser:
Diapes de pression de diaphragme Peut être conçu avec des structures de radiateur ou de tuyaux et sont utilisés pour mesurer les environnements à haute température. Cependant, les jauges à diaphragme à basse pression, en raison de leur mécanisme de transmission de liaison, ne peuvent pas utiliser les dispositifs de refroidissement.

Conclusion:

Lors de la mesure de la pression des gaz généralement propres, de l'eau ou des liquides d'huile, les manches en acier inoxydable peuvent être sélectionnées. Cependant, si le milieu mesuré a une forte corrosivité (comme l'acide chlorhydrique, le chlore gazeux humide, l'oxyde de fer), une viscosité élevée (comme le latex), est sujette à la cristallisation (comme l'eau salée), sujette à la solidification (comme un asphalte chaud), ou contient une matière suspendue solide (comme les eaux usées), puis un pabille de pression n'est plus adapté. Même le tube en acier inoxydable de 316L sera corrodé par l'acide chlorhydrique. La matière suspendue ou les impuretés en asphalte et en eaux usées bloqueront rapidement les trous de pression de la pression du manomètre, ce qui fait perdre à l'instrument sa fonctionnalité.
Par conséquent, dans ces conditions, ces deux types de manches de pression sans contact sont très appropriées. Vous pouvez choisir différents matériaux de membrane de diaphragme résistants à la corrosion selon différents milieux corrosifs forts pour atteindre le but de la prévention de la corrosion. En raison de la présence de la membrane de diaphragme, il peut empêcher la forte viscosité corrosive, élevée, cristallisant facilement et solidant facilement les milieux de s'écouler dans le trou de guidage de pression, garantissant que l'instrument peut fonctionner normalement. Par conséquent, en fonction de la pression de travail réelle, les habitudes d'utilisation de l'entreprise, choisissez le type approprié de manomètre de pression de diaphragme ou de manomètre. "
