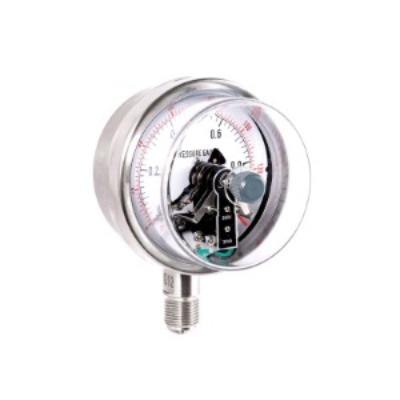

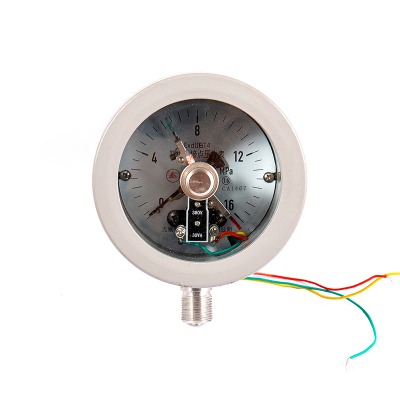

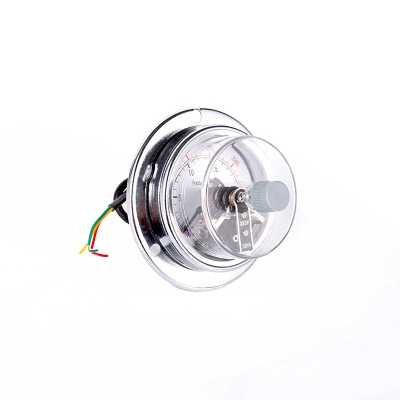

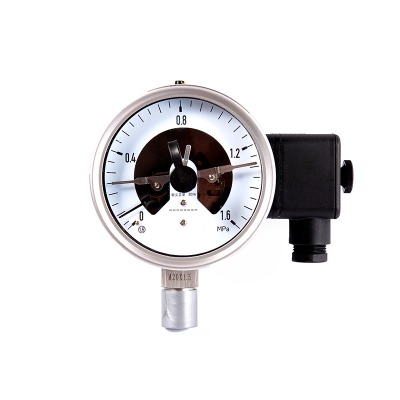

Voir les détailsLe manomètre de contact électrique est un instrument qui peut envoyer automatiquement des signaux ou des circuits de contrôle lorsque la pression atteint la valeur définie. Son «secret» réside principalement dans la combinaison ingénieuse de la conception structurelle et du principe de travail, comme suit:
I. Structure et principes
· Section de mesure: Similaire aux manomètres ordinaires, il détecte la pression à travers un tube de ressort (ou diaphragme, soufflerie), ce qui fait tourner le pointeur et afficher la valeur de pression en temps réel.
· Dispositif de contact électrique: Sur le cadran, en plus du pointeur de l'indicateur, il y a deux (ou plus) "pointeurs de contact" réglables (limite supérieure, limite inférieure), et le pointeur et le contact ont des connexions aux contacts de l'ordinateur.
· Logique de travail: lorsque le pointeur de l'indicateur contacte un certain pointeur de contact en raison des changements de pression, le contact devient conducteur, déclenchant le circuit externe (tels que les alarmes, le démarrage / l'arrêt de la pompe, etc.): lorsque la pression est en dehors de la plage de réglage, le contact s'ouvre et le circuit se réinitialise.
Ii Clé "Secret": contrôle précis et application flexible
A.
Les points de connexion à limite supérieure et inférieure ont des fonctions de réglage manuel et peuvent être définies en fonction des besoins réels pour définir la plage de pression (par exemple, "la pompe démarre lorsque la pression est inférieure à 0,2 MPa et s'arrête lorsqu'elle est supérieure à 0,5 MPa"), ce qui convient à différents scénarios.
Système de contrôle en coordonnées
Sans avoir besoin d'une intervention manuelle, les relais et les contacteurs peuvent être directement contrôlés via la mise à pied des contacts pour obtenir un démarrage automatique ou une alarme de l'équipement (comme une alarme de surpression pour les récipients de pression et le maintien de la pression du pipeline)
C. Fonction
Il peut non seulement afficher la pression en temps réel comme un manomètre ordinaire, mais également agir comme un élément de contrôle, simplifiant la conception du système et l'économie des coûts.
Iii. Notes d'utilisation
· Évitez la fréquentation fréquente des contacts (qui est sujet à l'usure), et il est nécessaire de régler raisonnablement la plage de pression et de réduire le nombre d'opérations.
· La capacité de contact est limitée: lors du contrôle des équipements de haute puissance, un contacteur doit être utilisé en conjonction.
· Nettoyez régulièrement les contacts pour prévenir l'oxydation qui provoque un mauvais contact et affecte la fiabilité.
Bref, le "secret" du contact électrique jauge de pression réside dans l'intégration de mesure de pression de manière transparente à la commande électrique, en réalisant une gestion automatisée de la pression grâce à une structure simple, et elle est largement utilisée dans l'approvisionnement en eau, le génie chimique, les machines et autres champs.
