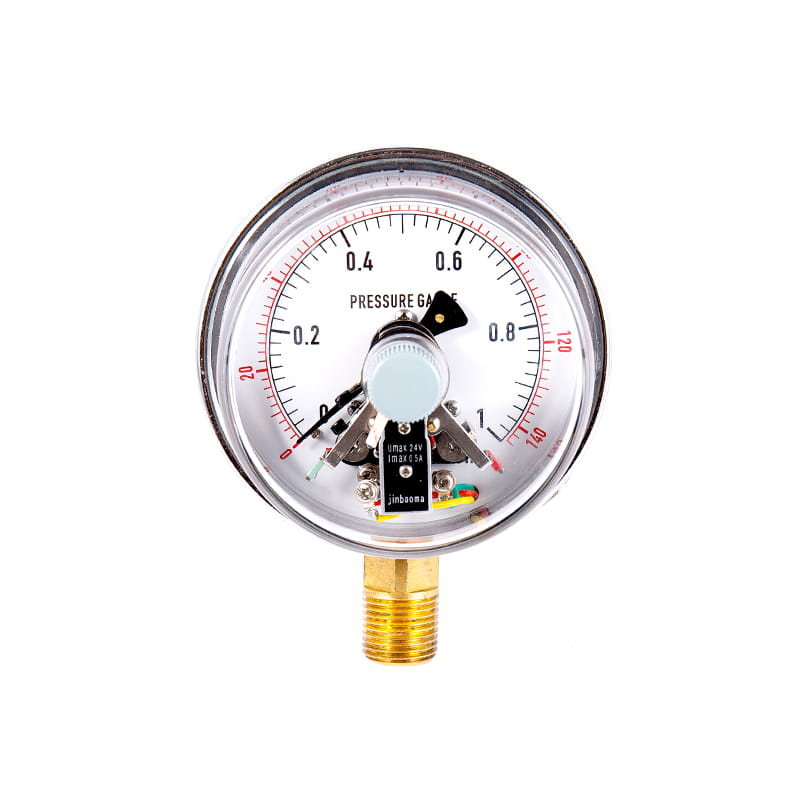

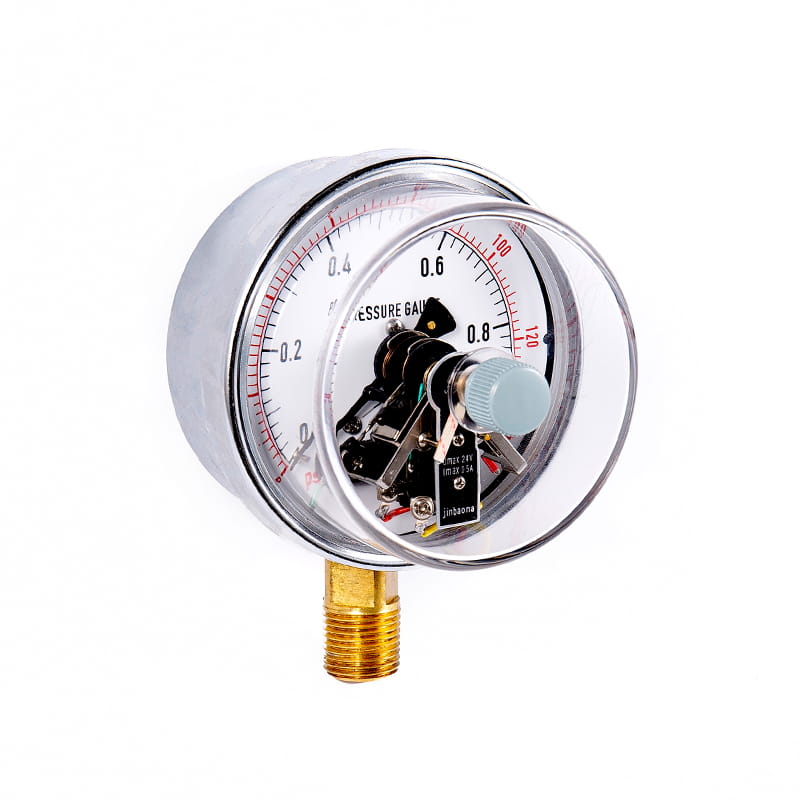

Gauge de pression de contact électrique sensible à la série YXCM Série YXCM

◆ Modèle: Yxcm100 yxcm150

◆ Utilisations: Ce type d'instrument est une alternative idéale au manomètre à contact électrique à magnétique, il conserve les avantages du manomètre traditionnel de contact électrique avec une indication intuitive et un ajustement simple, et apporte des améliorations fondamentales à l'intérieur de l'instrument, en utilisant un circuit intégré à induction magnétique pour collecter des signaux, sans contacts mécaniques, non-étincelle, infidèle, induction, réponse rapide et pertine caractéristiques. Il peut être facilement interconnecté avec PC Les planches, les optocoupleurs, les contrôleurs de programme et autres circuits électroniques, et peuvent directement entraîner des relais ou contacteurs de petites puissances.

L'instrument convient à la mesure de la pression des liquides, des gaz ou des vapeurs qui ne sont pas explosifs, non cristallisés, non solidifiants et n'ont aucun effet corrosif sur les alliages de cuivre et de cuivre.

◆ S'il est nécessaire de fabriquer un manomètre de type choc, il peut être rempli de glycérine ou d'huile de silicone.

Obtenez un devis

◆ Paramètres techniques:

Modèle		Yxcm100			Yxcm150
Diamètre nominal		Φ 100			Φ 150
Type de montage	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Filetages		M20 × 1.5
Classe de précision		1.6
Plage de mesures （ MPA ）		Vrai espace: -0.1 ~ 0 Vide de pression: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0.9 -0,1 ～ 1.5 -0.1 ～ 2.4 Pression: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Conditions d'utilisation environnementales		Température: -10 ° C ~ 55 ° C; Humidité relative: ≤ 75 %
Paramètres électriques		★ Charge maximale: 5A 220V AC; 5A 30V DC ★ Tension d'alimentation: 24V DC ★ Consommation d'énergie: ≤1,5va ★ Vie électrique: 105 fois ★ Mode de commande: limites supérieures et inférieures réglables à grande échelle, limites supérieures supérieures (limites supérieures doubles), limites inférieures inférieures (limites inférieures doubles) et autres commutateurs d'induction magnétique lents
Câblage		Bouchons d'aviation	1	2		3	4	5
		Doubler couleur	rouge	vert		jaune	noir	palmier
		Bornes de sortie	limite supérieure	limite inférieure		publique	alimentation électrique électrode négative	alimentation électrique cathode
Évaluation de la résistance aux vibrations		V · H · 3
Matériau de tube de bourdon		QSN4-0.3
Protection entrant		Ip54
Appliquer la norme
Remarque: Le thread de joint peut être transformé en filetage de tuyau ou en thread de tuyau conique en fonction des besoins de l'utilisateur (voir Guide de sélection).

◆ Dimensions:

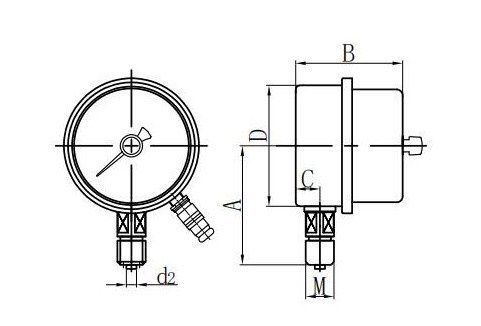

Direct radial (I.)

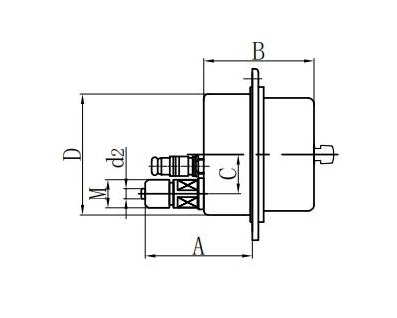

Axial Excentrique direct (ii.)

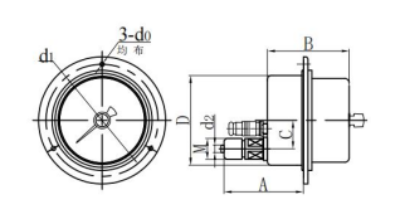

Support de chasse excentrique axial (iv.)

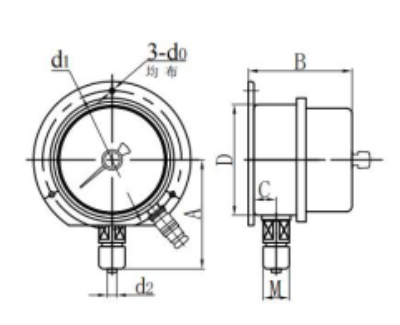

Montage convexe radial (vi.)

Modèle	Dimensions( MM )
Modèle	UN	B	C	D	d0	d1	d2	M
Yxcm100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxcm150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
