Du milieu aux conditions de fonctionnement: un guide complet de démontage pour sélectionner

Le processus choisi doit être basé sur les caractéristiques du milieu, les conditions de mesure, les exigences d'installation et les exigences de précision. Il devrait correspondre de manière approfondie par des paramètres tels que le matériau de diaphragme, la forme structurelle et la plage, pour s'assurer que l'instrument convient au site et peut garantir la précision de mesure.

I. Définir certes les caractéristiques du milieu mesuré
· Résistance à la corrosion: sélectionnez le matériau de la membrane en fonction de l'acidité et de l'alcalinité, ainsi que des propriétés oxydantes et réductrices du milieu:
Acide faible ordinaire / alcali: 304/316 Diaphragme en acier inoxydable
Très corrosif (comme l'acide sulfurique concentré, Aqua Regia): Hastelloy (C-276), alliage monel ou diaphragme polytétrafluoroéthylène (PTFE)
Industrie alimentaire / pharmaceutique: doit se conformer aux normes de la FDA des diaphragmes sanitaires en acier inoxydable 316L (comme le caoutchouc en silicone).
· Contenu de la viscosité / des particules: Pour les milieux à haute viscosité ou contenant des particules (comme la boue, la peinture), sélectionnez une structure membranaire plate ou convexe qui résiste au colmatage pour empêcher l'usure de la membrane.
· Toxicité / risque d'incendie: Pour les milieux toxiques ou inflammables / explosifs, un diaphragme de connexion à la bride d'étanchéité avec d'excellentes performances d'étanchéité est nécessaire pour empêcher les fuites.

Ii Déterminez les conditions et paramètres de mesure
· Plage de pression:
La plage de mesure standard est définie de 1,3 à 1,5 fois la limite supérieure (par exemple, si la pression maximale est de 1 MPa, sélectionnez une plage de 1,6 MPa).
Pour les scénarios de pression pulsés (comme à la sortie de la pompe), une plage qui est au moins double de la pression de pointe doit être sélectionnée pour empêcher le diaphragme d'être endommagé en raison de la fatigue.
· Plage de températures
Lorsque la température moyenne est trop élevée (par exemple> 200 ℃), il est nécessaire de sélectionner un matériau de diaphragme à haute température (comme l'alliage Hastelloy) ou d'installer un tube de condenseur.
Dans des environnements à température extrêmement basse (comme en dessous de -40 ℃), il est nécessaire de confirmer la résistance à basse température du matériau de diaphragme (comme le caoutchouc fluor).
· Conditions environnementales: Pour les scénarios avec des vibrations fréquentes (telles que les compresseurs), il est nécessaire de sélectionner un compteur de diaphragme avec une structure d'amortissement pour empêcher le pointeur de secouer et d'affecter la lecture.

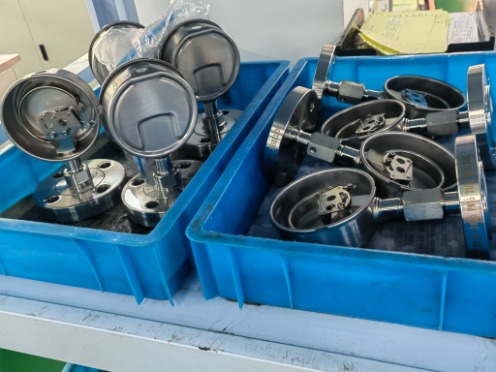

Iii. Forme structurelle et compatibilité d'installation

Iv. Exigences d'installation et d'interface correspondantes
· Spécifications de l'interface: Les interfaces communes incluent M20 * 1.5, G1 / 2, NPT1 / 4, etc. Ils doivent être cohérents avec l'interface du pipeline ou de l'équipement.
· Méthode d'installation: installation verticale (avec le cadran orienté vers le haut) ou l'installation horizontale. Pour le type de bride, il est nécessaire de s'assurer que l'espacement des trous de boulons filetés est conforme aux normes du pipeline (telles que DN50, PN16).

V. Précision et niveau de protection
· Grade de précision: les niveaux de précision couramment utilisés sont de 1,0 grade et 1,6 grade (erreur ± 1% à ± 1,6%). Pour des mesures précises (comme dans les laboratoires), la qualité 0,5 peut être sélectionnée.
· Niveau de protection: Pour les environnements extérieurs ou humides, sélectionnez un niveau d'IP65 ou supérieur pour empêcher l'eau d'entrer et d'affecter les composants internes.

Considérations de sélection
Compatibilité du milieu avec le matériau de diaphragme
· Par exemple, les membranes polytétrafluoroéthylène (PTFE) sont résistantes aux acides forts et aux bases fortes, mais elles ne conviennent pas aux métaux fondus à haute température; Hastelloy C-276 convient aux milieux contenant des ions fluor, mais il est relativement cher.

Exigence de compensation de température
· Lorsque la température du milieu diffère considérablement de la température ambiante (par exemple,> 50 ℃), l'influence de la température sur l'élasticité du diaphragme doit être prise en compte. Dans de tels cas, une jauge de diaphragme avec compensation de température peut être sélectionnée.

Coût et solde de la valeur de l'argent
· Les matériaux spéciaux (comme l'alliage de titane) pour les joints de diaphragme ont des coûts élevés. Il est nécessaire de les sélectionner en fonction des conditions de travail et des exigences spécifiques pour éviter de surdimensionner, ce qui peut entraîner des déchets.


Référence pour les cas de sélection
Scène
· Une entreprise chimique doit mesurer la pression d'un pipeline d'acide chlorhydrique à 30% de concentration (avec une température de 80 ℃ et une pression allant de 0 à 0,8 MPa).

Suggestions de sélection
Matériau de diaphragme: Hastelloy C-276 (résistant à la corrosion de l'acide chlorhydrique).
Forme structurelle: Type de bride (DN25, PN10) - Empêche les fuites.
Plage: 1,0 MPa (0,8 MPa * 1,25 fois).
Précision: 1,6 Grade, Niveau de protection: IP65.

Résumé:

La sélection de diaphragme manches doit être basé sur le principe des "conditions de fonctionnement moyen - installation". Grâce à une correspondance précise des matériaux, des structures et des gammes de mesures, un équilibre entre la fiabilité de la mesure et l'économie peut être atteint. Surtout dans des industries telles que le génie chimique, la transformation des aliments et le pétrole, la sélection correcte est cruciale pour assurer la sécurité de la production et la précision des données.
