Une mauvaise sélection de plage de mesure, et la précision toujours se passe mal? Les erreurs courantes dans l'utilisation des manomètres dévoilés!

Ce qui suit est la connaissance pertinente de la "précision" et de la "gamme de mesures" de manches .

I.laquette

1.Définition
La plage d'écart entre la valeur mesurée du manomètre et la valeur réelle est généralement exprimée en pourcentage de la pleine échelle.
2.
Standard industriel: 1,0 grade, 1,6 grade, 2,5 grade (est généralement utilisé en Chine); 0,5 grade, 1,0 grade (haute précision)
3. Erreur de mesure
Lorsque la plage de mesure est de 10 MPa et que la précision est de 1,6 grade, l'erreur autorisée est de ± 10 MPa * 1,6% = ± 0,16 MPa.
4. suggestion de choix
Selon les exigences du processus, pour un usage industriel général, choisissez la grade 1,6; Pour les laboratoires, l'aérospatiale (porte-avions) ou les applications de pétrole et de produits chimiques, sélectionnez Grade 0,5.

II.
1.Définition
La valeur maximale que le manomètre peut mesurer (comme 0 - 1 MPa, 0 - 6 MPa, 0 - 10 MPa ...)
2. Principe de choix
Utilisation régulière: la pression de travail doit se situer entre 1/3 et 2/3 de la plage (par exemple, si la pression de travail est de 0,4 MPa, il est recommandé de choisir 0 - 0,06 MPa ou 0 - 1 MPa).
3. Risque de téléchargement
Une utilisation excessive au-delà de la plage spécifiée pendant longtemps endommagera l'instrument. La pression maximale autorisée est généralement de 130% de la plage (selon le modèle).

Iii.La relation entre la précision et la plage de mesure
1. Corrélation d'erreur
Pour le même grade de précision, une plage de mesure plus grande dans une plus grande erreur absolue (un mate de pression à 1,6 GARDE; à 10 MPa, erreur = ± 0,16MPa. À une plage de 100 MPA, erreur = ± 1,6 MPa).
2. économique
Les instruments à haute précision entraînent des coûts plus élevés, nécessitant une analyse de compromis soigneuse.
Exemple pour mesurer la pression de 0,5 MPa:
Eelect A 0 ~ 0,6 MPA GAUGE ERREUR (1,6 Grade) = ± 0,0096MPA
Elect A 0 ~ 10MPA Range Gauge (1,6 Grade) Erreur = ± 0,16 MPA (ne recommande pas)

Iv.other d'influence des facteurs
1. température ambiante
Les variations de température peuvent introduire des erreurs supplémentaires (telles que 0,4% par 10 ℃)
2.Média Caractéristiques

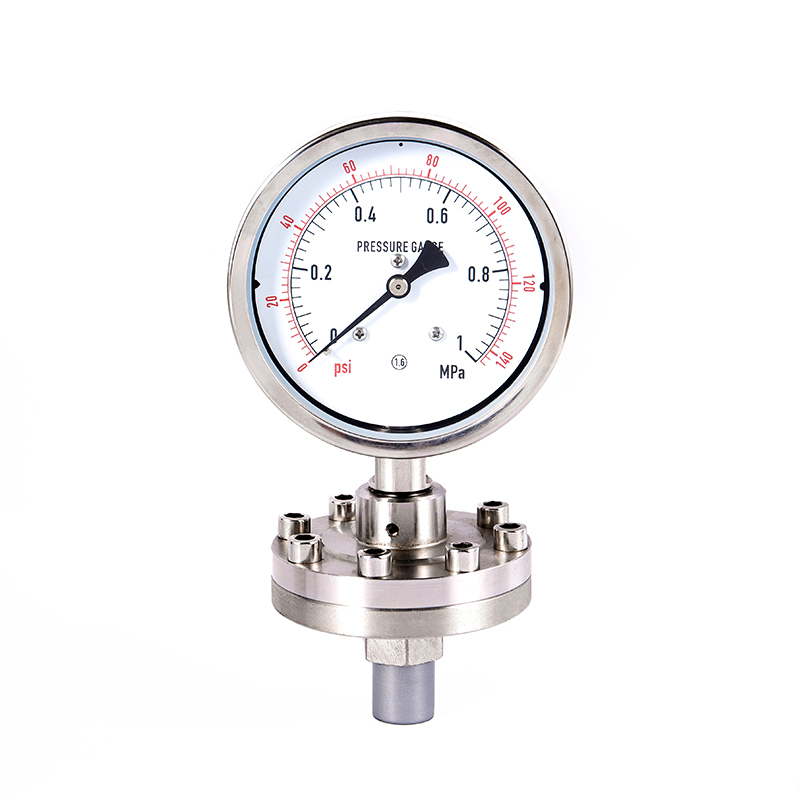

Les milieux corrosifs, visqueux et particulaires nécessitent l'utilisation de matériaux spécialisés (tels que les jauges 316 / 316L, les jauges de diaphragme).
3.Installation
L'installation directe, l'installation en filetage ou l'installation de la bride peuvent tous affecter la précision réelle.

Résumé
Lors de la sélection d'un manomètre, il est nécessaire de considérer la plage de pression réelle, les exigences de précision et les conditions moyennes de manière approfondie. Prioriser la garantie que la pression de travail se situe dans la plage de 1/3 à 2/3 de la plage de mesure et sélectionnez une précision appropriée pour obtenir le meilleur rapport coût-performance.
