Gauge de pression à distance: analyse complète des scénarios d'application et guide de sélection scientifique

I. Étendue de l'application des jauges de pression à distance

Automatisation industrielle: Dans les processus de production industrielle tels que le génie chimique, le pétrole et la puissance, il est utilisé pour surveiller et contrôler la pression à l'intérieur des pipelines et des conteneurs en temps réel, afin d'atteindre la production automatisée et d'optimiser les opérations.
· Système de traitement de l'eau: Dans le système d'approvisionnement en eau et de drainage et les usines de traitement des eaux usées, il peut surveiller la pression à la sortie de la pompe, le niveau d'eau dans le château d'eau, etc., pour assurer le fonctionnement normal du système et atteindre la réapprovisionnement automatique de l'eau et le contrôle de l'alimentation en eau.
· HVAC (chauffage, ventilation et climatisation): Il est utilisé pour surveiller la pression de l'eau réfrigérée et de l'eau de refroidissement dans le système de climatisation, ainsi que la pression de la vapeur de la chaudière, etc., pour assurer le fonctionnement sûr et stable du système et obtenir un contrôle d'économie d'énergie.
· Systèmes hydrauliques et pneumatiques: dans diverses stations hydrauliques et équipements pneumatiques, la mesure précise et la transmission à distance des signaux de pression facilitent le réglage de la pression du système et le diagnostic des défauts.


Ii Sélection de manches à distance
1, gamme et précision
· Range: sélectionnez 1,5 à 2 fois la pression maximale réelle (par exemple, si la pression maximale est de 10 MPa, choisissez une plage de 15 à 20 MPa).
· Précision: Pour les applications industrielles générales, 1,0 grade est utilisé. Pour les applications ayant des exigences de précision plus élevées, 0,5 grade doit être sélectionné (comme dans les industries pharmaceutiques et de fabrication de précision).
2, type de sortie de signal
· Signal analogique: 4-20mA (capacité anti-ingérence élevée, adaptée à la transmission à longue distance), 0-10V (pour de courtes distances).
· Signaux numériques: RS485 (protocole Modbus), protocole HART (compatible avec les signaux analogiques et la communication numérique).
3, compatibilité moyenne
· Medium commun: (eau, air) 304/316 Diaphragmes en acier inoxydable.
· Média corrosif (acide, alcali) - alliage hastelloy, tantale ou diaphragmes en céramique.
· Média épais ou cristallitable: structure de la membrane plate ou avec une membrane de séparation installée.
4 ， Adaptabilité ambiante
· Plage de température: normal -20 ℃ à 80 ℃. Pour les environnements à haute température, choisissez le type résistant à haute température (tel que -40 à 150 ℃).
· Niveau de protection: IP65 (poussière et étanche), IP67 (immersion à court terme).
· Exigences anti-explosion: les environnements avec des substances inflammables et explosives doivent être conformes à des normes telles que l'ex iic T6.
5, méthode d'installation:
· Connexion filetée: M20 * 1.5, G1 / 2 (type universel).
· Installation de la bride: DN25 / DN50 (pour les grandes tuyaux ou les scénarios à haute pression).

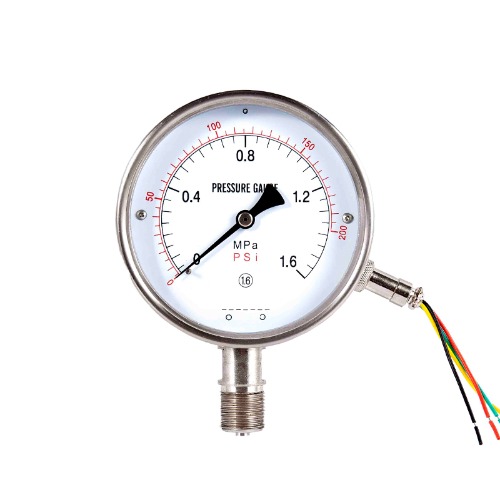

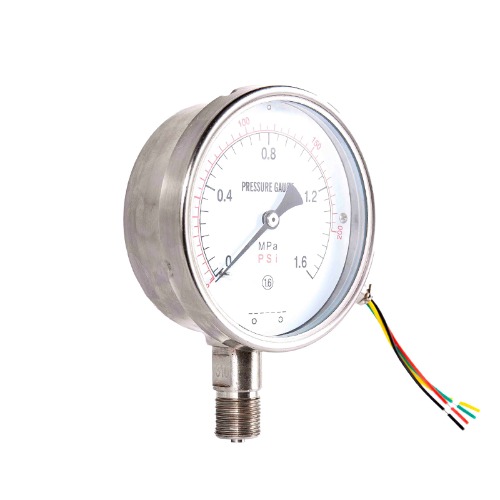

Gauge de pression de transmission à distance de résistance (anti-vibration)

Spécifications techniques

Ce type d'instrument convient à la mesure de la pression des liquides, des gaz ou des vapeurs qui n'ont pas de risque d'explosion, ne cristallisent pas, ne se solidifient pas et ne provoquent pas la corrosion des alliages de cuivre et de cuivre. En plus d'indiquer la valeur de pression localement, l'instrument convertit la valeur mesurée en un signal de résistance à travers un émetteur interne de résistance de glissement et le transmet en un instrument secondaire situé loin du point de mesure, permettant une détection centralisée et une télécommande. La cavité intérieure du boîtier est remplie d'huile d'amortissement, possédant ainsi la capacité de résister aux vibrations dans l'environnement de travail et les pulsations de pression du milieu.
