Comment sélectionner un émetteur？

（Explication du modèle, de la structure et du matériau.）

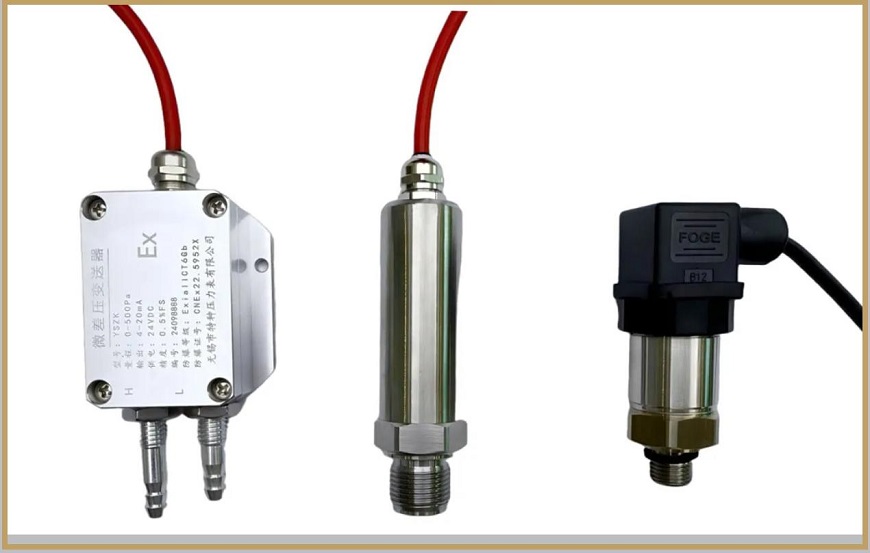

Un compact émetteur de pression (en anglais: émetteur de pression compacte) est un dispositif miniaturisé qui convertit le signal de pression mesuré (tel que le gaz ou la pression liquide) en signaux électriques standardisés (tels que 4-20mA, 0-5V, etc.) pour une transmission, un affichage ou un contrôle plus faciles. Ses caractéristiques comprennent une petite taille, un poids léger, une installation pratique et une pertinence pour les applications avec un espace limité (comme dans l'équipement compact, les instruments portables ou les micro-systèmes industriels).

1. La clé pour déterminer le modèle réside dans les paramètres.
Les numéros de modèle d'émetteurs de pression compacts sont généralement une combinaison de lettres et de nombres. Les règles de codage varient légèrement entre les différents fabricants, mais les paramètres de base sont généralement les mêmes. En considérant ces points, vous pouvez correspondre rapidement aux exigences:
· YSZC: représente la série de produits, indiquant qu'il appartient à une série d'émetteurs de pression compacte spécifique. Il pourrait s'agir d'un code, d'une lettre ou d'une règle de numérotation interne définie par le fabricant, ou il pourrait représenter qu'il possède certaines caractéristiques communes.
· Plage de pression: marqué directement avec des nombres. Les unités communes incluent MPA, KPA et BAR. Par exemple, 0-1 MPa indique que la plage de mesure est de 0 à 1 mégapascal.
· Signal de sortie: couramment utilisé dans l'industrie est "4-20mA" (signal analogique) et RS485 (signal numérique, souvent associé à un protocole Modbus). Le modèle peut l'indiquer comme "420" ou "RS485".
· Grade de précision: il est indiqué par des chiffres ou des lettres. Par exemple, "0,25" représente une précision de 0,25 grade, et "0,5" est une grade de 0,5. Plus la précision est élevée, plus l'erreur de mesure est petite.

2 ， Les trois composants principaux déterminent les performances.
L'émetteur de pression compacte est de petite taille mais a une structure compacte et des fonctions complètes. Il est principalement composé de trois parties centrales:
· Élément de détection de pression (unité de détection du noyau): En contact direct avec le milieu mesuré, il convertit les signaux de pression en minuscules signaux électriques. Les types grand public comprennent le "capteur de silicium diffusé" (précision élevée, réponse rapide, adapté aux scénarios industriels conventionnels) et "capteur en céramique" (résistant à la corrosion, anti-pollution, adapté aux milieux difficiles tels que les acides et les alcalis).
· Module de traitement du signal: reçoit les minuscules signaux de l'élément de détection de pression, et par le traitement d'amplification, de filtrage et de linéarisation, les convertit en signaux de sortie standard (tels que 4-20mA). Cette partie détermine la capacité de stabilité et d'anti-interférence de l'émetteur.
· Case et interface: la coque sert de composant protecteur et d'étanchéité, tandis que l'interface est utilisée pour connecter le pipeline / équipement testé. Les niveaux de protection courants incluent l'IP65 (épreuve de poussière et l'épreuve des éclaboussures) et IP67 (immersion imperméable et imperméable). Les types de connexion incluent le thread M20 * 1.5 (standard), le thread G1 / 4 (impérial), etc.

3, le matériau détermine le résultat de la mesure.
Diaphragme de détection de pression: En contact direct avec le milieu, il s'agit d'un facteur clé dans la sélection des matériaux.
· 316L en acier inoxydable: résistant à la corrosion, avec une forte résistance, adapté à la plupart des scénarios tels que l'eau, le pétrole et les gaz communs, et offre un bon rapport qualité-prix.
· Alliage C: résistant à de forts agents corrosifs (tels que l'acide chlorhydrique et l'acide sulfurique), adapté à des environnements difficiles dans des industries comme le produit chimique et la métallurgie.
· Feuille de tantale: résistant aux acides forts (en particulier l'acide hydrofluorique), avec un coût élevé, et n'est utilisé que dans des circonstances particulières.
· Céramique: résistant aux acides et aux alcalis, sans électricité statique, adapté aux applications au niveau de l'hygiène telles que la nourriture et la médecine (éviter la contamination des métaux).
Casque
Principalement en alliage en aluminium moulé moulé (avec revêtement de poudre de surface, léger, faible coût) ou en acier inoxydable (résistant à la corrosion, à haute température, adapté aux environnements extérieurs et humides).

Matériau d'étanchéité
Les matériaux couramment utilisés comprennent le caoutchouc de nitrile (résistant à l'huile, adapté aux températures normales), le caoutchouc fluor (résistant aux températures élevées et basses, résistantes à une forte corrosion, adaptée aux conditions extrêmes) et au caoutchouc de silicone (qualité alimentaire, adapté aux scénarios d'hygiène).

4, comment choisir le bon émetteur: 3 conseils clés
· Focus sur le milieu d'abord: pour les milieux corrosifs, les options limitées incluent les alliages Hastelloy, les diaphragmes en céramique et pour les applications sanitaires, la céramique et les joints en caoutchouc en silicone sont choisis.
· Focus sur l'état de travail Deuxièmement: pour les environnements à haute température, un boîtier en acier inoxydable et un scellage en caoutchouc à fluor sont sélectionnés. Dans les espaces confinés, la longueur de l'émetteur (généralement ≤ 100 mm) est confirmée.
· Enfin, considérez les exigences: l'exigence de précision est pour un capteur de silicium de diffusion de 0,25 grade. De plus, une communication à distance est nécessaire et la sortie RS485 doit être sélectionnée.

Résumé:
Bien que l'émetteur de pression compacte soit de petite taille, le choix du bon modèle, la structure et le matériau sont essentiels pour assurer son rôle significatif dans la mesure industrielle. Si vous avez des doutes spécifiques sur la sélection basée sur les conditions de travail, n'hésitez pas à laisser un commentaire dans le domaine de discussion pour une discussion plus approfondie!
