Sentant avec précision la pression statique, le jauge de pression du diaphragme sauvegarde les conditions de travail!

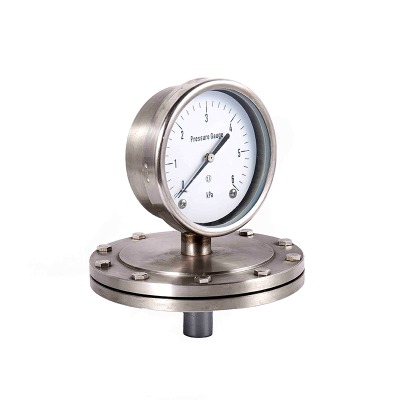

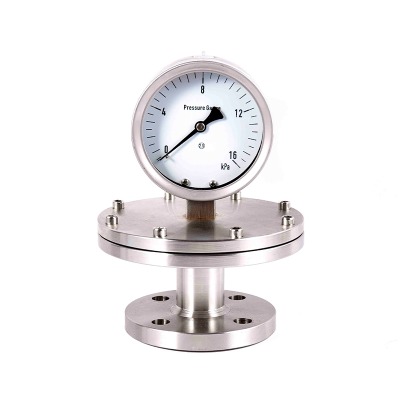

Le manomètre de diaphragme est un instrument qui mesure la pression en fonction du principe de déformation d'un diaphragme élastique, son avantage central réside dans la capacité de gérer directement les milieux visqueux, particulaires, cristallins ou corrosifs. manches (comme les manomètres de diaphragme) causés par un blocage ou une corrosion moyen.

Application prototype

1. industrie chimique
Mesurer la pression des milieux corrosifs (tels que des solutions acides et alcalines, le chlore gazeux, les sulfures) ou les matériaux visqueux (tels que les résines, les peintures). Par exemple: surveillance de la pression à l'intérieur du récipient de réaction, contrôle de la pression dans l'acide et les pipelines alcalins, le matériau du diaphragme (comme le suintement, la prévention de la laine de lèvres) peut résister à l'or tire-tabac l'instrument.

2. industrie de la nourriture et pharmaceutique
Utilisé pour les applications sanitaires, comme dans les produits laitiers, l'industrie du vin, les sauces, les liquides pharmaceutiques, etc., pour mesurer la pression des milieux visqueux ou facilement contaminés. Le diaphragme est en acier inoxydable (316L) ou en polytétrafluoroéthylène de qualité alimentaire, avec une surface lisse sans coins morts. Il peut résister au nettoyage et à la désinfection (comme la stérilisation à la vapeur), en évitant la contamination résiduelle du milieu.

3. Protection environnementale et traitement des eaux usées
Mesurez la pression des milieux contenant des particules tels que les eaux usées, les boues et la boue, telles que la pression à la sortie du réservoir de sédimentation et la pression dans le pipeline de transport des boues. La structure rigide du diaphragme peut résister à l'érosion des particules et n'est pas sujet à grogner (sans canaux étroits), résolvant ainsi le problème "de la jauge bloquée" de la pression ordinaire.

4. industrie de la lumière et de l'impression et de la teinture
Il est utilisé pour la surveillance de la pression dans les milieux tels que les agents de dimensionnement (pour l'impression et la teinture) et les solutions de savon à haute température. Le diaphragme peut résister à des températures modérées à basse (généralement -40 à 150 ℃, et avec des matériaux spéciaux, des températures encore plus élevées), et résiste à l'adhésion des milieux visqueux, garantissant une mesure stable à long terme.


Touche d'opération
1. Core de sélection
· Caractéristiques moyennes: sélectionnez le matériau du diaphragme en fonction de la corrosivité du milieu (par exemple, diaphragme polytétrafluoroéthylène pour mesurer des acides forts, 304 en acier inoxydable pour un milieu faiblement corrosif et un alliage hastelloy pour des milieux hautement corrosifs); Lorsqu'il y a des particules dures, un diaphragme plus épais et résistant à l'usure doit être sélectionné (par exemple, en acier inoxydable avec une épaisseur de 1,5 mm ou plus).
· Plage de pression: La plage de mesure du manomètre de diaphragme est généralement de 0 à 6 MPa (dominée par la basse pression, tandis que la haute pression nécessite l'utilisation de diaphragmes ondulés pour améliorer la rigidité, et la pression mesurée doit se situer dans la plage de 1/3 à 2/3 de la plage de mesure).
· Adaptation à la température: Si la température moyenne est trop élevée (plus de 150 ℃), cela affectera l'élasticité du diaphragme. Par conséquent, il est nécessaire de sélectionner un matériau qui peut résister à des températures élevées (comme l'alliage Monel) ou à installer un cycle de condensation (pour réduire la température de contact du diaphragme).

2.Auport d'installation
· Position d'installation: préférez l'installation verticale (avec le diaphragme orienté vers le bas) pour empêcher le milieu de déposer sur la surface du diaphragme; Si vous êtes installé horizontalement, assurez-vous que le diaphragme est parallèle à l'axe du pipeline pour réduire l'impact des particules.
· Méthode de connexion: Utilisez la bride ou la connexion filetée (en fonction de la spécification du tuyau), en garantissant un joint serré (le matériau du joint doit être compatible avec le milieu, comme un joint polytétrafluoroéthylène pour la résistance à l'acide), pour empêcher la fuite du milieu de corroder le boîtier de l'instrument.
· Évitez les interférences: rester à l'écart des fortes sources de vibration (telles que les corps de pompe) ou des champs magnétiques forts. Si nécessaire, installez les supports absorbant les chocs pour empêcher le diaphragme de se fatiguer ou le pointeur de tremblement, ce qui pourrait affecter la lecture.

3.Opération et maintenance
· Inspection pré-démarrée: assurez-vous que la plage correspond à la pression mesurée (interdiction de l'utilisation de la surpression) et que la surface de la membrane est exempte de dommages, de déformation et le pointeur est à zéro (lorsqu'aucune pression n'est présente).
· Lecture quotidienne: Une fois le pointeur se stabilisant, lisez la valeur (pendant le flux du milieu, il peut y avoir des fluctuations et un dispositif d'amortissement peut être utilisé pour lisser le pointeur); Si vous mesurez un milieu visqueux, il est nécessaire de nettoyer manuellement la surface du diaphragme périodiquement (par exemple, à travers la valve de coupure).
· Entretien régulier:
Effectuez des contrôles mensuels sur les performances d'étanchéité du diaphragme (pas de fuite, pas de renflement).
L'étalonnage est effectué une fois tous les six mois (en comparant avec une source de pression standard. Si l'écart dépasse 1,6 niveaux, le mécanisme de transmission doit être ajusté).
Si le milieu contient des composants corrosifs, le diaphragme doit être remplacé annuellement (pour empêcher la dégradation et la baisse ultérieure de la précision).

Résumé:
La conception prototype du manomètre de diaphragme est centrée sur la "" mesure de la pression dans les milieux difficiles "" et est principalement appliqué dans des industries telles que l'ingénierie chimique, la transformation des aliments et la protection de l'environnement. Lorsque vous l'utilisez, une attention particulière doit être accordée à la compatibilité des matériaux, à la protection de l'installation et à l'entretien régulier pour assurer son fonctionnement stable à long terme.
