Qu'est-ce que le manomètre de contact électrique anti-explosion?

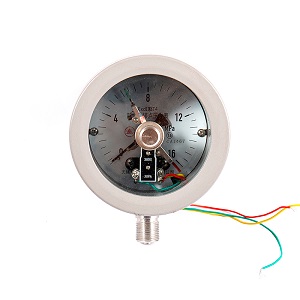

Gauge de pression de contact électrique anti-explosion
Dans les environnements où il y a des gaz ou des poussières explosifs (comme dans les industries de l'extraction du pétrole, des produits chimiques et du charbon), les performances de la surveillance de la pression à l'épreuve des explosions affectent directement la sécurité de la production et les fonctions de contrôle du signal à l'épreuve des explosions, nécessite particulièrement la sélection de son modèle, de la conception structurelle et de la sélection matérielle. "Guardian anti-explosion", vous aidant à faire des sélections précises pour les scénarios industriels.

1, Interprétation du modèle: comprendre les paramètres de base du code
· Le modèle d'un manomètre de contact électrique de la flambée comprend généralement des informations clés telles que la note résistante à l'explosion, la forme structurelle, la qualité de précision et la plage de mesure. Take le "YXB-100" couramment utilisé comme exemple:

Y: Guage de pression

X: contact électrique

B: Type d'importance d'explosion

100: diamètre de cadran

· Facteurs clés de la sélection: La cote résistante à l'explosion doit correspondre à l'environnement d'utilisation (par exemple, la classe IIB convient au propane, à l'éthylène, etc., tandis que la classe IIC convient à des gaz plus dangereux tels que l'hydrogène, l'acétylène, etc.), et le groupe de température (T4 indique que la température de surface maximale de l'instrument est ≤ 135 ℃) comprend les exigences de température environnementale.

2, Démontage structurel: Trois composants centraux garantissent la protection et la fonctionnalité des explosions
La structure du manomètre de contact électrique de la flambée est centrée sur deux conceptions de noyau: "flammeproof ex-épof" et "Contrôle du signal électrique". Il est principalement divisé en trois parties:

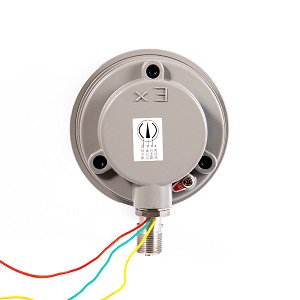

· Cas anti-explosion: La «coquille de protection de sécurité» de l'instrument adopte une conception scellée. Même si des étincelles sont générées à l'intérieur en raison d'un défaut, elles peuvent être bloquées par la coquille et n'entraîneront pas le mélange explosif à l'extérieur. Dans le même temps, la coquille est équipée d'une structure de soulagement de la pression pour éviter la rupture causée par une pression interne excessive.

· Mécanisme de mesure: Le composant central est un tube de ressort (comme l'alliage de cuivre ou le tube de ressort en acier inoxydable). Lorsque le milieu mesuré pénètre dans le tube à ressort, le tube de ressort se déforme en raison de la pression et subit une déformation. Cette déformation est transmise par des biels de connexion et des mécanismes de transmission de l'engrenage pour faire pivoter le pointeur, atteignant ainsi l'indication de pression.

· Dispositif de contact électrique: Il se compose de trois contacts électriques (généralement des contacts en alliage d'argent avec une bonne conductivité et une forte résistance à l'usure), et le pointeur est équipé d'un contact mobile qui peut être ajusté. Lorsqu'une pression atteint la valeur définie, le contact mobile entre en contact avec le contact stationnaire correspondant, et un signal de commutation de sortie (comme une alarme ou un démarrage / arrêt de la soupape de pompe) est généré pour atteindre un contrôle de pression automatique.

3, Sélection des matériaux: Différents composants conviennent à différentes conditions de travail.
Le matériau détermine la résistance à la corrosion, la résistance à haute température et la durée de vie de l'instrument. Il est nécessaire de sélectionner le matériau en fonction du milieu mesuré (tel que des liquides corrosifs, des gaz à haute température) et des conditions environnementales:

· Matériau de coquille:
Fonte: faible coût, adapté aux environnements généraux non corrosifs et secs à l'épreuve des explosions;
Acier inoxydable (304/316): résistant aux acides et aux alcalis, adaptés aux environnements avec une forte corrosivité tels que le génie chimique et les applications marines.

· Matériel de l'élément de mesure (tube de ressort):
Alliage de cuivre (comme le bronze en étain): Convient pour mesurer les gaz et les liquides non corrosifs (tels que l'air et l'eau), avec une limite de température ≤ 100 ℃.

Acier inoxydable (304 / 316L): présente une résistance à la corrosion supérieure et une résistance à la chaleur, ce qui le rend adapté à la mesure des milieux corrosifs (tels que l'acide chlorhydrique, l'acide sulfurique) ou des milieux à haute température (température ≤ 200 ℃).

· Matériau de contact électro-pneumatique:
Alliages argentés (comme l'alliage argenté-cadmium, alliage argenté-nickel); Excellente conductivité, usure de contact faible, longue durée de vie applicable et capable d'opérations de secours de signal fréquentes.

· Matériau d'étanchéité:
Rubber nitrile: résistant à l'huile et aux solvants communs, adaptés aux milieux à base d'huile.
Caoutchouc fluor: résistant à une forte corrosion et à une température élevée (≤ 200 ℃), adapté aux applications impliquant de fortes substances corrosives ou des conditions à haute température.

Résumé:
La sélection du contact électrique anti-explosion manches Nécessite «la couture à la situation spécifique»: d'abord, déterminez le niveau et le groupe de température résistant à l'explosion en fonction de l'environnement. Ensuite, sélectionnez l'élément de mesure et le matériau du boîtier en fonction du milieu mesuré. Enfin, verrouillez l'élément de mesure et le matériau du boîtier à travers les paramètres du modèle. Enfin, déterminez les spécifications précises à travers les paramètres du modèle. La maîtrise de la logique centrale de son modèle, de sa structure et de son matériau est essentielle pour obtenir une surveillance et un contrôle de pression sûrs et stables dans des environnements industriels dangereux.

Si vous avez des questions spécifiques concernant la sélection sur la base de conditions de travail spécifiques, n'hésitez pas à laisser un message dans le backend. Nous vous fournirons des suggestions ciblées!
