Application:

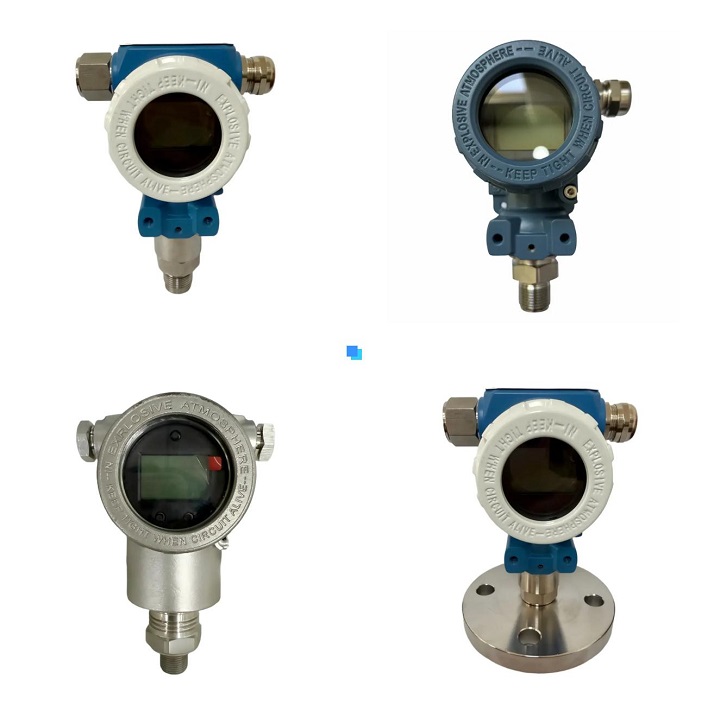

Le émetteur est composé de composants sensibles à la pression en silicium ou en verre à diffusion isolée avancés au monde et de circuits intégrés de haute qualité. Il se caractérise par une haute qualité, un prix bas et la capacité de s'adapter à diverses applications industrielles. Les matériaux de fabrication du circuit principal sont avancés, et l'étanchéité et le durcissement externes sont complètement isolés, répondant aux exigences en matière de conditions de travail antidéflagrantes, anti-poussière et autres conditions de travail difficiles. En sélectionnant différents connecteurs de processus, il peut mesurer avec précision les milieux fortement corrosifs, les milieux à haute et basse température et les milieux visqueux. Adapté à divers environnements de contrôle automatique, il est largement appliqué dans divers domaines antidéflagrants tels que le pétrole, l'industrie chimique, l'acier, l'énergie, les matériaux de construction, les textiles, les produits pharmaceutiques, l'alimentation, le gaz, les expériences scientifiques et l'industrie militaire, etc. Il réalise la mesure, la surveillance et le contrôle de la pression à chaque processus. point et fournit une sortie de signal DC 4 ~ 20 mA standard et une communication HART.

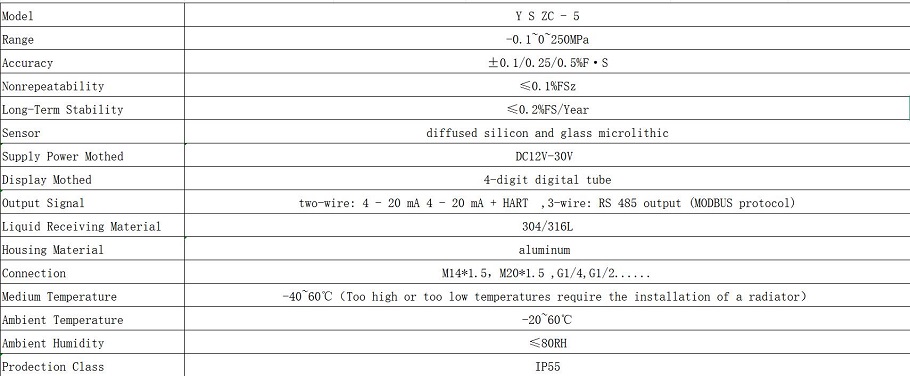

Modèle et spécifications :

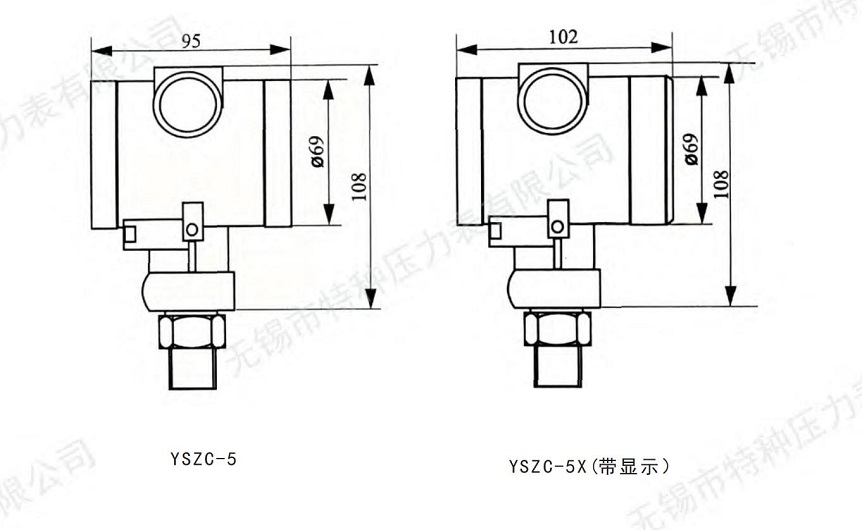

Dimensions:
Montage:
·Préparation de l'installation : Sélectionnez un emplacement d'installation approprié et assurez-vous que l'environnement répond aux conditions de fonctionnement du transmetteur. Évitez les facteurs tels que les vibrations, les températures élevées et l'humidité qui peuvent affecter la précision de la mesure. L'emplacement d'installation doit être pratique pour le débogage et la maintenance, et la surface d'installation doit être plate pour éviter une pression supplémentaire sur l'émetteur.
·Étapes d'installation : Le installation methods for pressure transmitters of different interface types are different. For example, for pressure transmitters with threaded interfaces, it is necessary to ensure that the sealing surface of the connection with the pressure measurement equipment is smooth and flat. Use your hand to insert the equipment into the corresponding installation hole, then tighten it using a wrench as needed, but be sure not to exceed the specified tightening torque.
Manuel d'utilisation du transmetteur de pression
Veuillez lire attentivement ce manuel avant d'installer et d'utiliser l'instrument.
1, le manomètre général convient pour mesurer la pression des liquides, des gaz et des vapeurs qui ne présentent pas de risque d'explosion, ne cristallisent pas, ne se solidifient pas et ne provoquent pas de corrosion des composants du manomètre.
2. Le manomètre antisismique peut être utilisé dans des environnements où il y a de fortes vibrations mécaniques ou où la pression moyenne fluctue intensément.
3. Le manomètre en acier inoxydable peut être utilisé dans des environnements extérieurs, à haute température et corrosifs, ou pour mesurer des milieux légèrement corrosifs.
4. Le manomètre à membrane peut mesurer la pression de liquides à forte corrosivité, à haute viscosité, sujets à la cristallisation ou contenant des particules solides.
5. L'instrument est généralement utilisé jusqu'à 3/4 de la plage, et lors de la mesure de pression fluctuante, il est utilisé jusqu'à 2/3 de la plage.
6. Lorsque le milieu est un liquide, l'instrument doit être installé sur la même ligne de niveau d'eau que le point de mesure ; sinon, des ajustements appropriés doivent être effectués.
7. Le manomètre doit être installé verticalement. Lors de l'installation, il est strictement interdit de déplacer le boîtier de la jauge. Le cadran du manomètre à membrane ne doit pas être desserré ou démonté.
8. Pour les instruments de type sismique avec une pression maximale de 1,6 MPa ou moins, si la position du pointeur dévie en raison des changements de pression atmosphérique, un petit trou peut être fait sur le joint d'huile pour équilibrer la différence de pression entre l'intérieur et l'extérieur du boîtier.
9. Conditions environnementales de fonctionnement : Niveau de résistance sismique : Type général V·H·2 ou V·H·3, type sismique V·H·4. Niveau de protection : Type général IP54 : Il s'agit d'un type scellé et résistant aux chocs. 1P65 Température : Type général (-40~70)°C ; Type résistant aux chocs (-5~55)°C (glycérol) ; (-25 ~ 55) ℃ (huile de silicone). Humidité relative : <85%.
10. Pendant l'utilisation, l'instrument doit être maintenu propre et en bon état. Pour garantir la sécurité, il est recommandé d'effectuer un étalonnage régulier (pas à plus de six mois d'intervalle).
11. L'instrument doit être stocké dans un environnement intérieur bien ventilé et sec, où l'air intérieur ne doit avoir aucun effet corrosif sur l'instrument.
