Avez-vous une compréhension claire des thermomètres de contact électrique bimétal?

Lermomètres de contact électrique bimétal

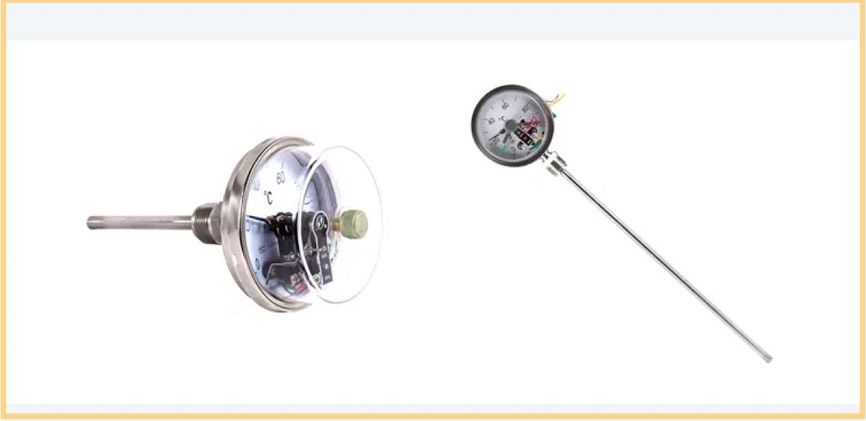

The thermomètre à contact électrique bimétallique est un instrument industriel qui combine la mesure de la température et les fonctions de contrôle automatique. La plus grande différence entre elle et un thermomètre ordinaire est que, en plus d'indiquer la température, il peut également contrôler automatiquement le circuit.

1. Comment lire le numéro de modèle? Les paramètres clés sont tous contenus dans le code.
Le modèle d'un thermomètre à contact électrique bimétallique est généralement composé d'un préfixe, de paramètres principaux et de fonctions supplémentaires. La norme nationale utilise généralement la série "WSSX" (W - Instrument de température, S - bimétal, S - Contact électrique, X - fonction supplémentaire). Prenant l'exemple du WSSX-411, les significations de chaque partie se distinguent clairement:

· Préfixe (WSSX): Indique clairement que le type de produit est un thermomètre à contact électrique bimétallique.

· Le premier chiffre (4): représente la méthode d'installation. 1 - Type radial (le cadran est perpendiculaire à la tige d'insertion), 2 - Type axial (le cadran est parallèle à la tige d'insertion), 3 - type universel (le cadran peut faire tourner 360 °), type d'installation de la bride, type d'installation fileté 5 - type d'installation.

· Le deuxième chiffre (1): Indique le diamètre du cadran. Les options sont de 1 à 60 mm, 2-100 mm, 3-150 mm, 4-200 mm. Plus le diamètre est grand, plus la lecture est claire, ce qui le rend adapté à l'observation à longue distance.

· Le troisième chiffre (1): Indique le niveau de précision. 1 - 1,0 niveau, 2 - 1,5 niveau. Plus le niveau de précision est faible, plus l'erreur de mesure est faible (par exemple, le niveau de 1,0 signifie que l'erreur n'est pas supérieure à ± 1% de la plage).

· Code supplémentaire: Par exemple, "P" indique avec un tuyau protecteur, "M" indique avec une structure étanche. Le choix peut être fait en fonction de l'environnement d'utilisation.

2, les trois composants principaux déterminent les performances.
Le noyau du thermomètre à contact électrique bimétallique est la conception coordonnée de la «mesure de la température et contrôle de la température», et il se compose principalement de trois parties:

· Élément thermométrique (noyau de détection de température): Il est fabriqué en roulant ensemble deux feuilles de métal avec différents coefficients d'expansion thermique (tels que le laiton et l'alliage d'iridium). Lorsque la température change, la feuille bimétallique se plie en raison de la différence d'expansion, ce qui fait tourner le pointeur et atteint l'indication de la température.

· Dispositif de contact électrique (composant clé pour le contrôle de la température): Il se compose de contacts fixes et de contacts mobiles. Les contacts mobiles se déplacent avec le pointeur. Lorsque la température atteint la valeur prédéfinie, les deux contacts effectuent un contact / déconnecter, déclenchant une alarme externe ou un circuit de commande (comme le démarrage du ventilateur, l'arrêt du radiateur).

· Composants de tête et de montage: La tête comprend le cadran, le pointeur et les bornes de connexion, facilitant la lecture et le câblage; Les composants de montage sont divisés en filets (tels que M27 * 2), bride (tels que DN25) ou type de socket, adapté aux exigences d'installation de différents appareils.

3, sélection des matériaux: Les matériaux de différents composants affectent directement la résistance à la température de la jauge de température et la résistance à la corrosion, et une correspondance précise en fonction des conditions de travail est nécessaire.

4,3 étapes pour sélectionner le bon produit

· Plage de mesure: Sélectionnez en fonction de la plage de température à mesurer. Il est recommandé que la mesure réelle tombe entre 1/3 à 2/3 de la plage (par exemple, si mesurer 0 - 100 ℃, le choix d'une plage de 0 à 150 ℃ fournirait des résultats plus précis).

· Considérez l'environnement: Pour les environnements humides / corrosifs, choisissez un cadran en acier inoxydable avec un tube de protection 316L; Pour les scénarios de vibration, sélectionnez les modèles avec structure résistante aux chocs.

·Installation: Pour la mesure de la température du tuyau, utilisez une installation filetée ou de bride; Pour la mesure de la température de l'équipement, choisissez un type radial ou universel.

Résumé:
Bien que la structure du thermomètre à contact électrique bimétallique ne soit pas complexe, la sélection raisonnable de modèles et de matériaux affecte directement la précision de mesure et la sécurité de l'équipement. Nous espérons que cet article pourra vous aider à saisir rapidement les connaissances de base et à éviter les erreurs de sélection. Avez-vous rencontré des problèmes dans votre utilisation? Bienvenue à laisser des messages dans la section des commentaires ~
