Guide de base pour le modèle, la structure et le matériau de la jauge de pression de contact photoélectrique

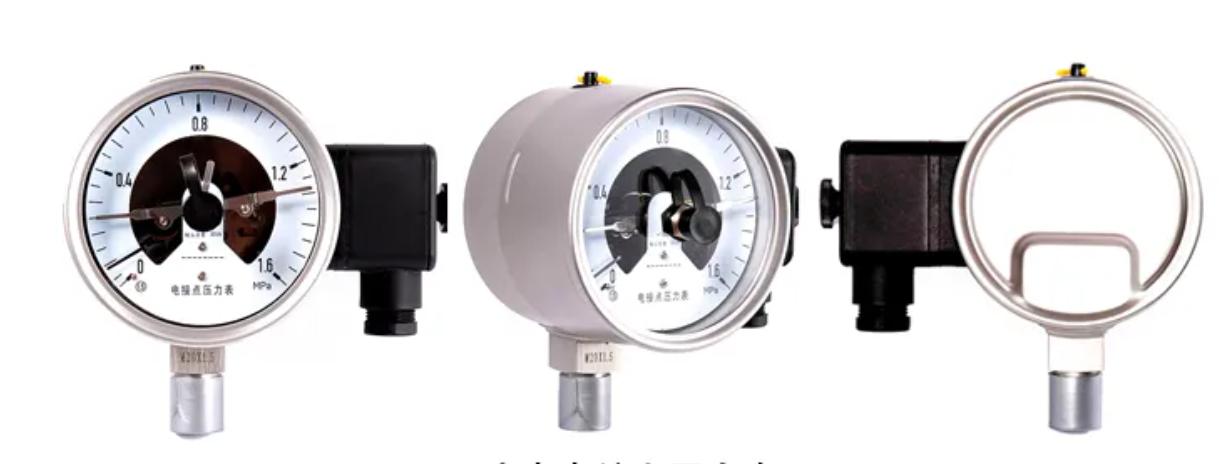

Gauge de pression de contact photoélectrique

Le contact photoélectrique jauge de pression est un instrument intelligent qui intègre la mesure de la pression, l'affichage et le contrôle automatique. Il détecte la valeur de pression par le biais d'une technologie de détection photoélectrique sans contact et peut produire un signal de commutateur lorsque la pression atteint la limite supérieure ou inférieure prédéfinie, contrôlant ainsi le démarrage ou l'arrêt de l'équipement externe (comme les pompes à eau, les moteurs, les alarmes, etc.).

Vous pouvez le considérer comme un commutateur de pression très "intelligent" et "sécurisé", équipé d'un cadran de pointeur intuitif.
Dans le contrôle de l'automatisation industrielle, la précision de la surveillance de la pression et de l'alarme affecte directement la sécurité et l'efficacité de la production. Le manomètre de pression de contact photoélectrique, en tant qu'instrument clé avec les fonctions de mesure et de contrôle, sa sélection de modèle, sa conception structurelle et ses propriétés de matériau forment souvent le noyau du processus de sélection. Aujourd'hui, nous vous guiderons pour démonter ces trois dimensions de base et vous aider à saisir rapidement les points clés de la sélection.

1 ， Modèles communs de jauges de pression de contact photoélectriques
· Série YXC: Gauge de pression de contact photoélectrique de type, adapté aux environnements industriels généraux.
· Série YXG: Type de haute précision, avec une précision de mesure jusqu'à 0,5 grade.
· Série YXK: Type résistant à l'explosion, adapté aux environnements inflammables et explosifs.
· Série YXW: Type sanitaire. Spécialement conçu pour les industries alimentaires et pharmaceutiques.
· Série YXF: Type résistant à la corrosion, adapté aux milieux hautement corrosifs.

2, Structure: trois composants centraux déterminent les performances de l'instrument
La structure du manomètre de contact photoélectrique est conçue autour de "alarme fiable de mesure précise", et il se compose principalement de trois modules majeurs. Chaque composant a une division claire des responsabilités:

· Mécanisme de mesure: Le composant central est le tube de Bourdon. Lorsque le milieu mesuré entre dans le tube, le corps du tube subit une déformation en raison de la pression, et cette déformation est transmise à travers la bielle pour faire pivoter le pointeur, atteignant ainsi l'affichage mécanique de la valeur de pression.

· Mécanisme de conversion photoélectrique: Il se compose d'une plaque d'ombrage, d'une source lumineuse et d'un capteur photoélectrique. Lorsque le pointeur (ou la plaque d'ombrage liée au pointeur) tourne vers la position de limite supérieure ou inférieure prédéfinie, la plaque d'ombrage bloque ou mène la source lumineuse, déclenchant le capteur photoélectrique pour envoyer un signal de commutateur, atteignant ainsi l'alarme ou le contrôle de pression.

· Boîte de coquille et de jonction: La coque protège les composants internes, tandis que la boîte de jonction est utilisée pour connecter le circuit de commande. Certains modèles peuvent inclure des trous de dissipation de chaleur ou des structures d'étanchéité, qui conviennent à différents environnements.

3, Matériel: L'adaptation aux conditions de travail est la clé
La sélection des matériaux doit être basée sur le milieu à mesurer (comme les liquides corrosifs, les gaz à haute température) et l'environnement (comme l'humidité, la poussière). Les matériaux de composante centrale sont les suivants.

· Tube de Bourdon:

Médias communs (eau, air): Alliage de cuivre (laiton H62), faible coût et bonne ténacité;

Média corrosif (solutions acides et alcalines): 316L en acier inoxydable, avec une forte résistance à la corrosion;

Milieu à haute température (> 150 ℃): Alliage Hastelloy, résistant aux températures élevées et au fluage.

·Cas:

Environnement normal: ABS Engineering Plastic, léger et isolant;

Environnements durs (extérieur, zones chimiques): 304 en acier inoxydable, résistant à l'impact.

·Connexion:

Conformément à la conception du tube à ressort, pour éviter la corrosion causée par différents métaux dans le milieu entrant en contact, 304 en acier inoxydable et en laiton sont couramment utilisés.

· Pièces d'étanchéité:

Rubber nitrile: résistant aux huiles et à l'eau, avec une plage de température de -40 à 120 degrés Celsius.

Caoutchouc fluor: adapté à de forts milieux corrosifs et à haute température, avec une plage de température de -20 à 120 degrés Celsius.

Résumé:
Pour sélectionner le bon manomètre de contact photoélectrique, la clé réside dans "Comprendre le modèle pour déterminer les exigences, saisir la structure et les performances et le choix du matériau approprié pour les conditions d'application spécifiques".

Nous partagerons également les techniques d'installation, d'étalonnage et de fonctionnement pratiques de l'instrument. Si vous avez d'autres suggestions ou questions, n'hésitez pas à nous contacter à tout moment! "
