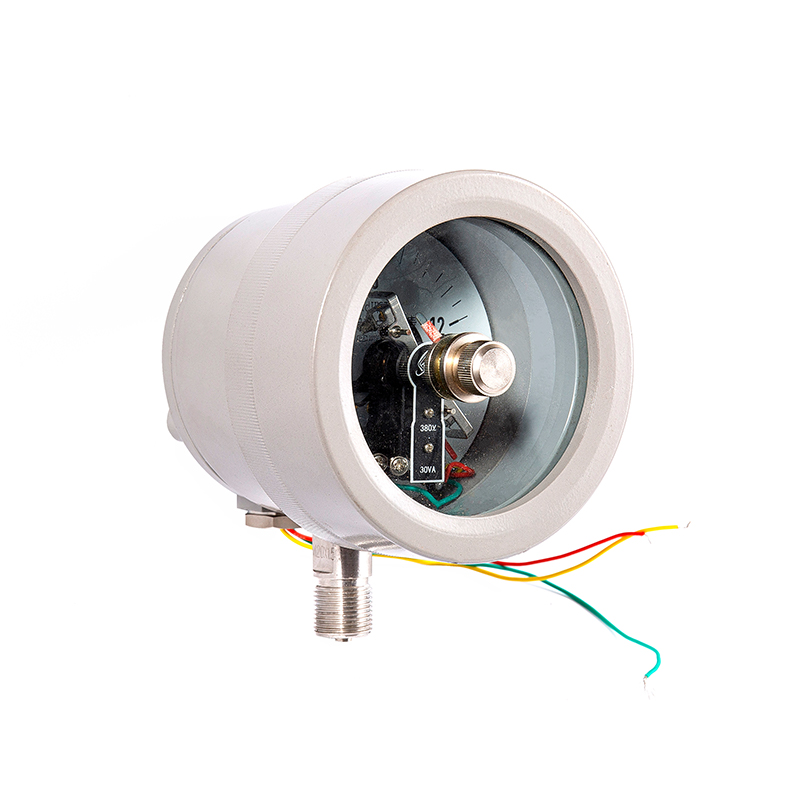

Gauge de pression de contact électrique à l'épreuve des explosions: scénarios d'application industriels à l'épreuve des explosions, avantages de base et guide de sélection pour tous les aspects.

Scénarios d'application de base

Environnement inflammable et explosif de gaz / poussière
· Industrie pétrochimique: surveillance de la pression pour les navires de réaction, les réservoirs de stockage et les pipelines (comme le gaz naturel, le gaz de pétrole liquéfié)
· Industrie de l'extraction du charbon / métal: pipelines de gaz souterraines, contrôle de la pression dans les ateliers de poussière (pour prévenir les explosions de poussière)
· Atelier pharmaceutique / revêtement: alarme de pression pour les réservoirs de stockage des solvants et équipement de peinture à la pulvérisation (pour éviter l'explosion des gaz volatils)

Scénarios de contrôle automatisés
· Contrôle de la liaison de pression: lorsque la pression atteint la valeur prédéfinie, les contacts électriques déclenchent le fonctionnement de la pompe, de la vanne ou de l'alarme (comme le début ou l'arrêt de la pompe de stabilisation de la pression de suppression du feu)
· Surveillance des processus industriels: protection contre la pression de la chaudière à vapeur (coupe automatiquement la source de chaleur en cas de surpression et surcharge de la protection du compresseur.)


Analyse de l'avantage de base

Caractéristiques de sécurité anti-explosion
· Garantie de certification à l'épreuve des explosions: conforme aux normes nationales (telles que GB 3836), les types communs à l'épreuve des explosions comprennent:
Type de flammes (ex D): L'enceinte peut résister à la pression d'explosion interne et empêcher la propagation des flammes.
Type d'étanchéité de l'explosion (ex ia): limite l'énergie du circuit pour empêcher les étincelles électriques de déclencher des milieux dangereux.
· Résistance à l'ingérence environnementale: adapté aux conditions de travail sévères telles que des températures élevées, des vibrations et une humidité. Le niveau de protection de l'enceinte est généralement ≥ IP65.

Avantages de la fonction de contact électrique
· Alarme et contrôle bidirectionnels: deux points de contact peuvent être définis pour les limites supérieures et inférieures, permettant une double protection contre la pression excessive / basse pression.
· Contacts à haute fiabilité: utilisez des contacts en alliage d'argent, avec une faible résistance aux contacts et une longue durée de vie (généralement ≥ 100 000 opérations).
· Compatibilité du signal fort: la sortie de contact peut être connectée aux systèmes PLC, DCS ou entraînés par des relais et des alarmes de lumière sonore.

Paramètres clés et points pour la sélection du modèle

Plage de mesures et précision
· Range: la pression de travail doit se situer dans la plage de 1/3 à 2/3 de toute la échelle. Évitez la surpression prolongée (par exemple, si vous mesurez une pression de 0,6 MPa, sélectionnez une plage de 0 à 1 MPa).
· Niveau de précision: pour les scénarios généraux, sélectionnez le niveau 1.6; Pour un contrôle précis, choisissez le niveau 0,4 (comme l'étalonnage de pression dans les laboratoires).

Capacité de contact et paramètres électriques
· Capacité de contact: il doit correspondre à la puissance de charge (par exemple AC 220V / 3A, DC 24V / 5A). En cas de courant élevé, un relais intermédiaire doit être utilisé.
· Type de signal: des contacts normalement ouverts / normalement fermés sont disponibles. Il est recommandé de sélectionner en fonction de la logique du système de contrôle (par exemple, le circuit doit être déconnecté lorsque la pression est élevée).

Structure et compatibilité d'installation
· Matériau de la coquille: L'acier inoxydable 316L est sélectionné pour les environnements corrosifs, tandis que l'aluminium coulé est utilisé dans des scénarios ordinaires (un traitement anti-corrosion de surface est nécessaire).
· Méthode d'installation: montage radial / axial, connexion de la bride, etc. Il doit correspondre à la taille de l'interface du pipeline (tel que le thread M20 * 1.5).


Considérations de sélection

Compatibilité des médias
Bien qu'aucune barrière d'isolement ne soit nécessaire, il est nécessaire de confirmer si le milieu a un effet corrosif sur le matériau de la tête (comme les composants de cuivre) (en option toute la structure en acier inoxydable).

Température ambiante
Température ambiante: les instruments anti-explosion sont généralement résistants aux températures allant de -20 ℃ à 60 ℃. Pour les applications à haute température qui nécessitent un fonctionnement continu, il est nécessaire de sélectionner des modèles résistants aux températures élevées (telles que celles avec conception de dissipation de chaleur).

Certification de conformité
Il est nécessaire d'obtenir le certificat anti-explosion et le rapport d'inspection d'usine. Assurer la conformité aux réglementations locales de sécurité (telles que l'ex China, l'ATEX de l'UE).
