Qu'est-ce qu'un manomètre à distance?

Mémoire à distance de transmission
Dans la production industrielle et divers domaines d'ingénierie, la mesure de la pression est une tâche cruciale. Panes de pression de transmission à distance , comme les instruments qui peuvent convertir les valeurs de pression en signaux électriques et les transmettre à distance, jouent un rôle irremplaçable. Ils peuvent non seulement afficher les valeurs de pression en temps réel, mais peuvent également transmettre des données au centre de contrôle à distance, facilitant les opérateurs pour surveiller et s'ajuster à tout moment.
Aujourd'hui, plongeons dans les modèles, les structures et les matériaux des jauges de pression Fartray.

1. Dévrage de la signification des numéros de modèle

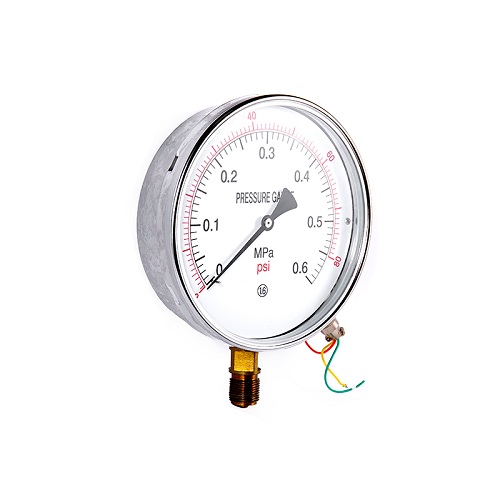

Le numéro de modèle du manomètre à distance contient généralement beaucoup d'informations. Les règles de dénomination pour les modèles de différents fabricants peuvent varier légèrement, mais généralement ils suivent certains modèles. Prendre le YTZ-150 commun comme exemple:
"Y" représente un manomètre, qui est le symbole universel des produits de manomètre, indiquant qu'il appartient à la catégorie des instruments de mesure de pression.
"TZ" indique généralement la méthode de transmission à distance, telle que la transmission à distance de résistance. Ici, cela indique que ce manomètre atteint la transmission à distance des signaux de pression par des changements de résistance.
"150" indique que le diamètre nominal du cadran du manomètre est de 150 mm. Le diamètre de cadran plus grand rend les lectures plus claires et convient aux situations où la valeur de pression doit être observée à distance.
De plus, certains modèles seront suivis par d'autres lettres. Par exemple, "Z" pourrait indiquer un type résistant aux chocs, indiquant que ce manomètre à distance a une certaine capacité à résister aux vibrations mécaniques et convient aux environnements de travail avec des vibrations; "B" pourrait représenter un matériau en acier inoxydable, ce qui signifie que le manomètre sélectionne l'acier inoxydable comme matériau, améliorant sa résistance à la corrosion et adapté à la mesure de la pression à partir de milieux corrosifs.

2. Analyse complète de la structure interne
Le manomètre à distance est principalement composé de la partie de mesure, des éléments de résistance, du mécanisme de transmission, de l'interface de boîtier et de connexion, etc.
Section de mesure: Le composant central est le tube de Bourdon, qui est un tube métallique creux plié dans une forme spécifique (généralement sous la forme d'un C). Lorsque la pression du milieu mesuré entre dans le tube de Bourdon, les extrémités du tube subiront une déformation élastique en raison de la force. Plus la pression est grande, plus la déformation est évidente. Cette déformation est la base de la mesure de la pression, et la conversion et l'affichage du signal ultérieur sont tous basés sur cela.
Élément de résistance: Habituellement, un potentiomètre coulissant est utilisé. La brosse est connectée au mécanisme de transmission du tube à ressort. Lorsque le tube de ressort se déforme en raison des changements de pression, il entraînera la brosse à glisser sur le potentiomètre, modifiant ainsi la valeur de résistance du potentiomètre. Ce changement de valeur de résistance est proportionnel à la pression mesurée, atteignant la conversion du signal de pression en signal de résistance.
Mécanisme de transmission: il est composé de bielles, de vitesses, etc. Il fonctionne comme un "pont" et un "amplificateur". D'une part, il transmet la légère déformation du tube à ressort à la brosse, ce qui la fait glisser sur le potentiomètre; D'un autre côté, il amplifie le léger déplacement du tube à ressort, entraînant le pointeur pour tourner sur le cadran, afin d'indiquer la valeur de pression localement.
Shell: Sa fonction principale est de protéger les composants internes, de prévenir la poussière, l'humidité, les collisions mécaniques, etc. de endommager les pièces de précision internes. Les matériaux de coquille courants comprennent l'acier au carbone et l'acier inoxydable. Les coquilles en acier en carbone ont un coût inférieur et conviennent aux environnements de travail généraux; Les coquilles en acier inoxydable ont de meilleures propriétés de prévention de la rouille et de résistance à la corrosion et conviennent à des environnements difficiles tels que ceux souffrant de conditions humides ou de gaz ou de liquides corrosifs.
Interface de connexion: Ceci est utilisé pour connecter l'équipement testé au pipeline. La méthode de connexion commune est une connexion filetée. Par exemple, la spécification filetée de M20 * 1.5 est très couramment utilisée. Cette méthode de connexion est pratique pour l'installation et a de bonnes performances d'étanchéité, garantissant que le support testé ne fuit pas.

3. Sélection de matériaux
La sélection de matériaux pour chaque composant du manomètre à distance affecte directement ses performances, sa plage applicable et sa durée de vie:
Matériau du tube Borden:
Alliage de cuivre: comme le bronze au phosphore, etc., possèdent une bonne élasticité et une bonne résistance à la corrosion, et ont des prix relativement bas. Ils conviennent à la mesure de la pression des liquides, des gaz ou des vapeurs qui n'ont pas de risque d'explosion, ne cristallisent pas, ne se solidifient pas et ne provoquent pas la corrosion des alliages de cuivre et de cuivre. Par exemple, ils sont utilisés pour mesurer la pression des milieux communs tels que l'eau et l'air.
Acier inoxydable: des matériaux tels que l'acier inoxydable 304/316 / 316L possèdent une résistance à la corrosion extrêmement forte. Ils conviennent à la mesure de la pression des liquides, des gaz ou des vapeurs qui ont une nature alcaline faible mais pas de risque d'explosion, ne cristallisent pas et ne se solidifient pas. Ils sont largement utilisés dans des industries telles que le génie chimique, le pétrole et les produits pharmaceutiques. Les milieux mesurés dans ces industries ont souvent certaines propriétés corrosives.
Matériau de coquille:
ACTEUR DE CARBONE: Il est rentable, facile à traiter et peut répondre aux exigences de protection des manches de pression dans les environnements généraux. Dans certains cas où la résistance à la corrosion n'est pas très demandée et que l'environnement est relativement sec sans substances corrosives, comme dans les ateliers de traitement mécanique ordinaires, les manches de pression de transmission à distance recadrées en acier à distance peuvent être sélectionnées.

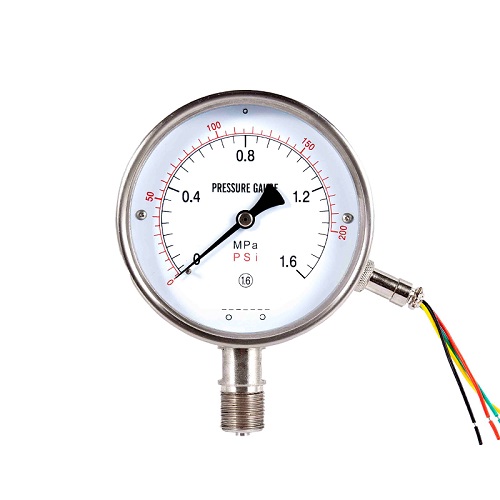

Arec inoxydable: il a d'excellentes propriétés anti-rustr et de résistance à la corrosion. Même en humide ou dans des environnements avec des gaz ou des liquides corrosifs, il peut fonctionner de manière stable pendant longtemps. Dans les industries telles que le génie chimique, l'ingénierie maritime et la transformation des aliments, où les conditions de travail sont dures et en acier inoxydable enfermées en acier à distance, les manomètres sont un meilleur choix.
Matériau du connecteur:
Connecteur de cuivre: Habituellement utilisé en conjonction avec des tubes à ressort en alliage de cuivre, il convient aux systèmes de mesure de pression sans milieu corrosif. Il a une bonne compatibilité avec les tubes à ressort en alliage en cuivre et peut assurer une excellente connexion et des performances d'étanchéité.
Joint en acier inoxydable: combiné avec un tube de ressort en acier inoxydable, il convient aux situations impliquant des milieux corrosifs. Sa résistance à la corrosion est compatible avec celle du tube de ressort en acier inoxydable, empêchant efficacement les fuites et d'autres problèmes à l'articulation en raison de la corrosion des médias, améliorant ainsi la fiabilité et la durée de vie de l'ensemble de l'ensemble du système.
Résumé:
Le modèle, la structure et le matériau du manomètre à distance sont interdépendants et influents mutuellement. Lors du choix d'un manomètre à distance, il est nécessaire de prendre en compte ces facteurs en fonction du scénario d'application spécifique, des caractéristiques du milieu mesuré et des exigences de précision de mesure. Ce n'est que de cette manière que le manomètre à distance peut fonctionner de manière stable et fiable pendant son fonctionnement, fournissant une prise en charge précise des données de pression pour la production industrielle et la construction d'ingénierie. Nous espérons que grâce à cette introduction, tout le monde peut avoir une compréhension et une connaissance plus profondes des jauges de pression à distance.
